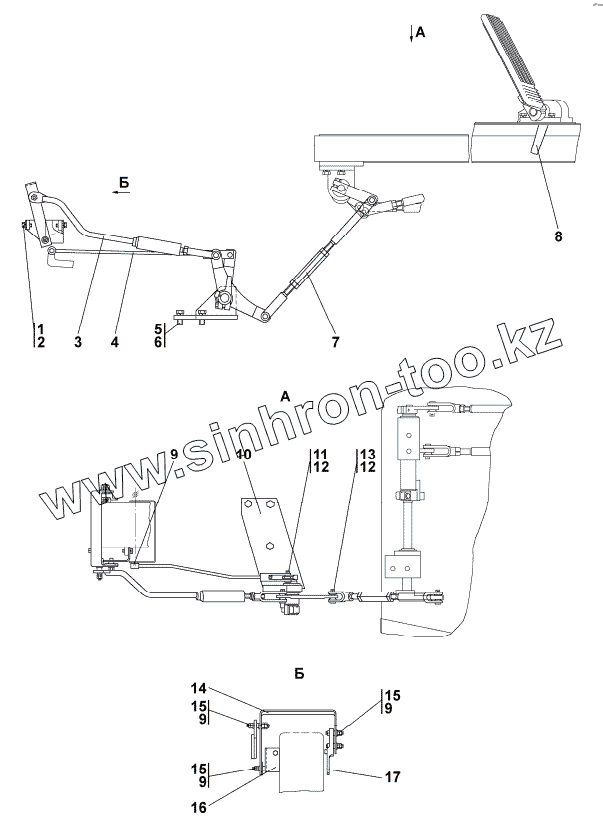

Каталог запасных частей к технике: Промтрактор Т-15.02Я. 1502-13-1СП Управление трактором

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1502-13-1СП(SP)
1
2
3
3
4
4
5
6
7
7
8
8
9
9
9
9
9
10
10
11
11
12
12
13
13
14
14
15
15
15
16
16
17
Позиция на иллюстрации Заводской номер детали Название детали
1502-13-1СП(SP) 1502-13-1СП(SP) Управление трактором
1 Болт М6-6gx16 Болт М6-6gx16
2 Шайба 6Т Шайба 6Т
3 2001-13-113СП(SP) Тяга
3 2001-13-113-20СП(SP) Тяга
4 2001-13-86-01СП(SP) Тяга
4 2001-13-86-01-20СП -20SP Тяга
5 Болт М12-6gx25 Болт М12-6gx25
6 Шайба 12.ОТ Шайба 12.ОТ
7 3501-13-132СП(SP) Тяга
7 3501-13-132-20СП(SP) Тяга
8 1502-13-50СП(SP) Привод управления
8 1502-13-50-20СП(SP) Привод управления
9 31 0110-20 Шайба 6.01.08кп.0221 ГОСТ 11371-78
9 31 0110 Шайба 6.01.08кп.019 ГОСТ 11371-78
10 2001-13-80СП(SP) Мостик
10 2001-13-80-20СП(SP) Мостик
11 404-13-269-02 Ось
11 404-13-269-02-20 Ось
12 Шплинт 3,2x14 Шплинт 3,2x14
13 404-13-269 Ось
13 404-13-269-20 Ось
14 2001-13-126СП(SP) Опора
14 2001-13-126-20СП(SP) Опора
15 Гайка М6 Гайка М6
16 2001-13-124СП(SP) Опора
16 2001-13-124-20СП(SP) Опора
17 2001-13-127СП(SP) Рычаг
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
