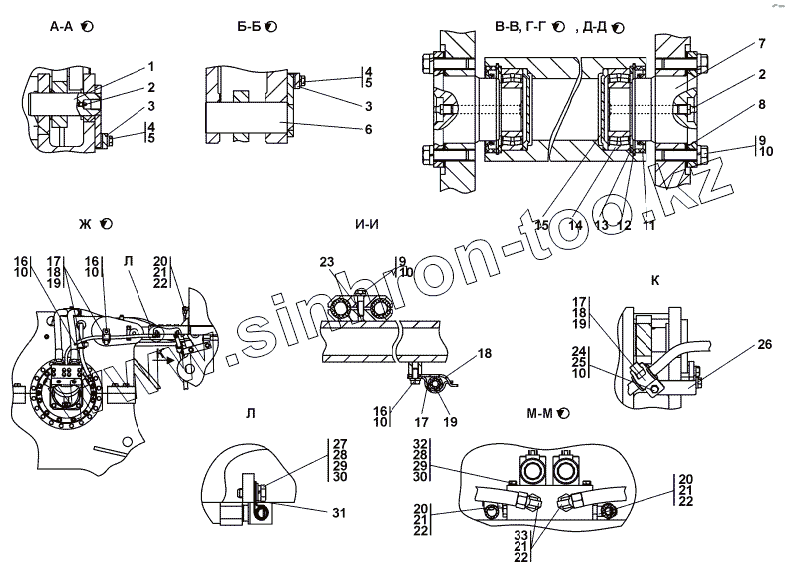

Каталог запасных частей к технике: Промтрактор Т-15.02Я. 1501-96-2СП Агрегат тяговый

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
3
3
3
4
4
4
5
5
6
7
7
8
9
9
9
10
10
10
10
10
10
11
12
13
14
15
16
16
16
17
17
17
17
18
18
18
18
19
19
19
20
20
20
20
21
21
21
21
22
22
22
22
22
23
23
24
25
26
26
27
28
28
29
29
29
30
30
31
32
32
33
33
Позиция на иллюстрации Заводской номер детали Название детали
1 011501-97-20СП(SP) Палец
2 Масленка 1.2.Ц6хр Масленка 1.2.Ц6хр
2 Масленка 1.2.Кд.6хр Масленка 1.2.Кд.6хр
3 46-98-2 Планка
3 46-98-2-20 Планка
4 28 0521 Болт М16-6gх30
4 28 0521-20 Болт M16-6gx30
5 Шайба 16 ОТ Шайба 16 ОТ
6 011501-97-30СП(SP) Палец
7 1501-96-54 Опора
7 1501-96-54-20 Опора
8 1501-96-60 Кольцо регулировочное
9 28 0361-20 Болт М12х1,25-6gх45
9 28 0361 Болт М12х1,25-6gх45
10 Шайба 12 ОТ Шайба 12 ОТ
11 Манжета 1.2-65x90-3 Манжета 1.2-65x90-3
12 700-58-2278 Кольцо С90
13 1501-96-53 Кольцо упорное
14 3509 Подшипник 3509
15 1501-96-12 Крышка
16 Болт М12x1,25-6gx30 Болт М12x1,25-6gx30
17 2501-26-216 Скоба
17 2501-26-216-20 Скоба
18 2501-26-217 Планка
18 2501-26-217-20 Планка
19 40 0354-05 Втулка
20 5001-26-77 Угольник ввертной
20 5001-26-77-20 Угольник ввертной
21 018-022-25-2-51-1668 Кольцо ГОСТ 9833-73/ТУ 38.005.204-84
22 Н.036.23.022 Контргайка
22 Н.036.23.022-01 Контргайка
23 2501-98-551 Бугель
23 2501-98-551-20 Бугель
24 Болт М12-6gx30 Болт М12-6gx30
25 Гайка М12 Гайка М12
26 312001-94-7 Опора
26 312001-94-7-20 Опора
27 Болт М8-6gx20 Болт М8-6gx20
28 Шайба 8Т Шайба 8Т
29 31 0150 Шайба 8 ГОСТ 11371-78
29 31 0150-20 Шайба 8.01.08кп.0221 ГОСТ 11371-78
30 Шайба 8 Шайба 8
31 41 5119 Хомутик
32 28 0170 Болт M8-6gx90
32 28 0170-20 Болт M8-6gx90
33 311102-26-569 Угольник поворотный
33 311102-26-569-20 Угольник поворотный
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
