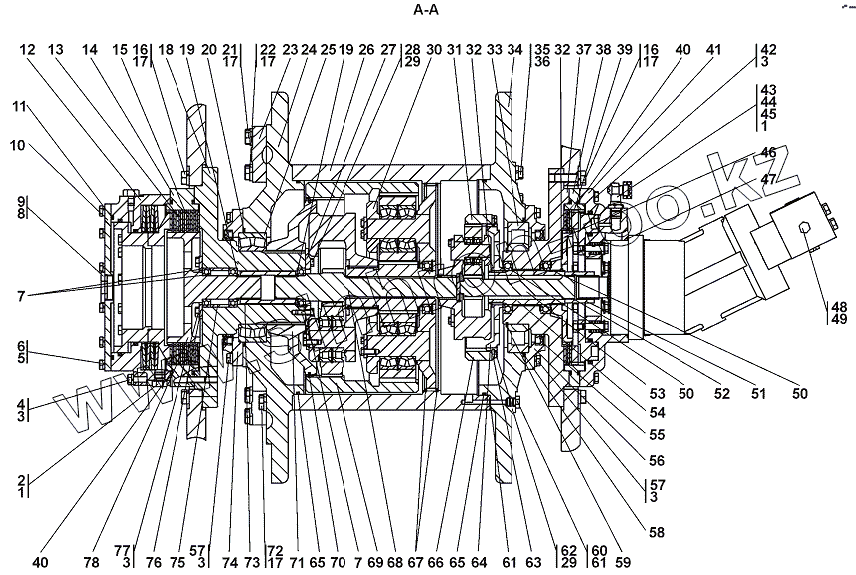

Каталог запасных частей к технике: Промтрактор Т-15.02Я. 1501-96-10-02СП Лебедка

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
3
3
3
3
4
4
5
5
6
6
7
7
8
9
9
10
11
12
13
14
15
16
16
16
17
17
17
17
17
17
18
18
19
19
20
21
21
22
22
23
23
24
24
25
26
26
27
28
29
29
30
31
32
32
33
34
34
35
35
36
36
37
37
38
39
40
40
41
42
42
43
43
44
44
45
46
47
48
48
49
50
50
51
52
53
54
55
56
56
57
57
57
58
59
60
60
61
61
62
63
64
65
65
66
67
68
69
70
71
72
72
73
74
74
75
76
77
77
78
Позиция на иллюстрации Заводской номер детали Название детали
1 01000580474000 Кольцо 018-022-25-2-51-1668
2 37 5625 Пробка
2 37 5625-20 Пробка
3 01000310400100 Шайба 12 ОТ
3 01000310400200 Шайба 12 ОТ
4 28 1393 Болт М12-6gx140
4 28 1393-20 Болт М12-6gx140
5 01000310330100 Шайба 10 ОТ
5 01000310330200 Шайба 10 ОТ
6 28 0220 Болт M10x1,25-6gx30
6 28 0220-20 Болт M10x1,25-6gx30
7 461213000008 Подшипник 109
8 01000580654000 Кольцо 045-050-30-2-51-1668
9 700-37-2140 Пробка
9 700-37-2140-20 Пробка
10 3501-96-134 Крышка
11 01000580839000 Кольцо 270-280-58-2-3
12 3501-96-103СП(SP) Бустер
13 2501-12-125СП(SP) Диск
14 3501-96-108 Барабан
15 2501-12-37 Диск
16 28 0730 Болт М20х1,5-6gх60 ГОСТ 7796-70
16 28 0730-20 Болт М20х1,5-6gх60 ГОСТ 7796-70
17 01000310500100 Шайба 20 ОТ
17 01000310500200 Шайба 20 ОТ
18 1501-96-5 Опора
18 1501-96-5-20 Опора
19 58 0434 Кольцо С45
20 01000580851000 Кольцо 260-270-58-2-3
21 28 0728 Болт М20-6gx60
21 28 0728-20 Болт М20-6gx60
22 28 0749 Болт М20-6gx105
22 28 0749-20 Болт М20-6gx105
23 1501-96-46 Прижим
23 1501-96-46-20 Прижим
24 1501-96-1 Реборда
24 1501-96-1-20 Реборда
25 462114000014 Подшипник 3003128
26 1501-96-3 Барабан
26 1501-96-3-20 Барабан
27 1501-96-44 Кольцо
28 28 0211 Болт 3М10x1,25-6gx30
29 121000000023 Проволока 1,0-0-С
30 1501-96-103СП(SP) Механизм планетарный
31 1501-96-101СП(SP) Водило
32 58 0609 Кольцо С60
33 462224000010 Подшипник 32228
34 1501-96-2 Реборда
34 1501-96-2-20 Реборда
35 28 0562 Болт М16х1,5-6gх75
35 28 0562-20 Болт М16х1,5-6gх75
36 01000310460100 Шайба 16 ОТ
36 01000310460200 Шайба 16 ОТ
37 1501-96-4 Опора
37 1501-96-4-20 Опора
38 3501-96-107 Барабан
39 1501-96-8 Диск
40 01000580853000 Кольцо 330-340-58-2-3
41 1501-96-100СП(SP) Бустер
42 28 0366 Болт М12-6gх75
42 28 0366-20 Болт М12-6gх75
43 311102-26-569 Угольник поворотный
43 311102-26-569-20 Угольник поворотный
44 Н.036.23.022 Контргайка
44 Н.036.23.022-01 Контргайка
45 2501-26-294 Заглушка
46 1501-96-9 Муфта
47 01000580804000 Кольцо 190-195-36-2-51-1668
48 37 5245 Пробка
48 37 5245-20 Пробка
49 01000580420000 Кольцо 007-011-25-2-51-1668
50 461213000009 Подшипник 113
51 1501-96-42 Муфта
52 58 0421 Кольцо С42
53 1501-96-41 Вал-шестерня
54 1501-96-40 Муфта
55 180-220-15BASL (NBR) DIN3761 Манжета 180-220-15BASL (NBR) DIN3761
56 1501-96-23 Крышка
56 1501-96-23-20 Крышка
57 28 0361-01 Болт М12-6gx45
57 28 0361-01-20 Болт М12-6gx45
58 01000580834000 Кольцо 220-230-58-2-3
59 58 0834 Кольцо С140
60 37 5516 Пробка
60 37 5516-20 Пробка
61 01000580432000 Кольцо 012-016-25-2-51-1668
62 28 5120 Болт
63 1501-96-66 Планка
64 1501-96-25 Муфта
65 40 0468-06 Кольцо
66 1501-96-47 Шестерня
67 58 5970-01 Кольцо
68 1501-96-31 Вал-шестерня
69 1501-96-28 Шестерня
70 1501-96-68 Кольцо
71 1501-96-26 Муфта
72 28 0742 Болт M20-6gx85
72 28 0742-20 Болт M20-6gx85
73 1501-96-65 Муфта
74 1501-96-24 Крышка
74 1501-96-24-20 Крышка
75 1501-96-67 Втулка
76 1501-96-45 Кольцо
77 28 0230 Болт М10-6gх25 ГОСТ 7796-70
77 28 0230-20 Болт М10-6gх25 ГОСТ 7796-70
78 1501-96-27 Ступица
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
