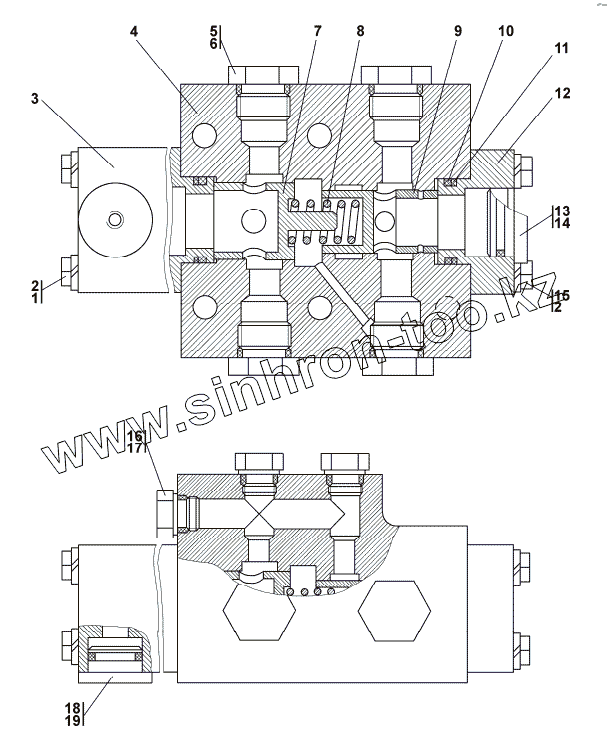

Каталог запасных частей к технике: Промтрактор Т-15.02Я. 1501-26-508СП Устройство перепускное

Тип техники

Марка

Модель

Схема

1501-26-508-20СП(SP)

1501-26-508СП(SP)

1

1

2

2

3

4

5

5

6

7

8

9

10

11

12

13

13

14

15

15

16

16

17

18

18

19

Позиция на иллюстрации	Заводской номер детали		Название детали
1501-26-508-20СП(SP)	1501-26-508-20СП(SP)		Устройство перепускное
1501-26-508СП(SP)	1501-26-508СП(SP)		Устройство перепускное
1	28 2388		Болт М12х1,25-6gх95
1	28 2388-20		Болт М12х1,25-6gх95
2	Шайба 12 ОТ		Шайба 12 ОТ
3	1501-26-626		Фланец
4	2001-26-589-01		Корпус
5	37 5941		Пробка
5	37 5941-20		Пробка
6	026-032-36-2-51-1668		Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
7	2001-26-574-01		Толкатель
8	38 327		Пружина
9	2001-26-575		Плунжер
10	042-050-46-2-51-1668		Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
11	44 0005		Шайба защитная
12	2001-26-572		Фланец
13	1501-26-628		Заглушка
13	1501-26-628-20		Заглушка
14	034-040-36-2-51-1668		Кольцо 034-040-36-2-51-1668
15	28 0365		Болт М12х1,25-6gх50 ГОСТ 7796-70
15	28 0365-20		Болт М12х1,25-6gх50 ГОСТ 7795-70
16	37 5625-02		Пробка
16	37 5625-02-20		Пробка
17	018-022-25-2-51-1668		Кольцо ГОСТ 9833-73/ТУ 38.005.204-84
18	1501-26-627-01		Заглушка
18	1501-26-627-01-20		Заглушка
19	025-030-30-2-51-1668		Кольцо ГОСТ 9833-73

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
