Каталог запасных частей к технике: Промтрактор Т-15.02Я. 1501-21-45СП Колесо натяжное

Тип техники

Марка

Модель

Схема

1501-21-45-20СП(SP)

1501-21-45СП(SP)

1

2

2

3

3

4

4

5

5

6

6

7

8

9

9

10

11

12

13

13

14

15

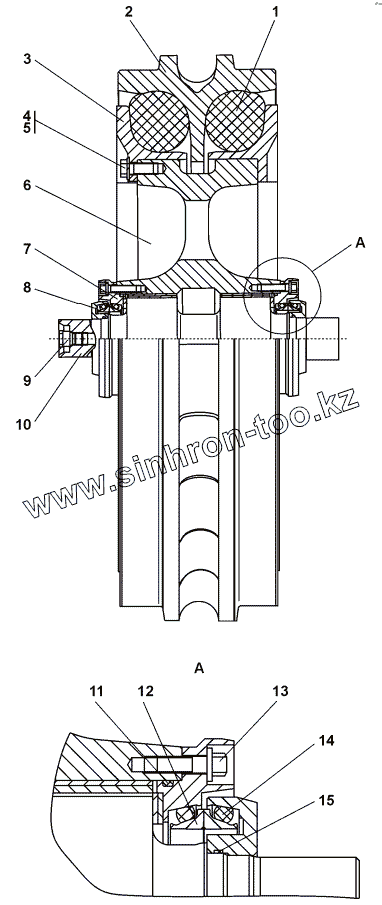

Позиция на иллюстрации	Заводской номер детали		Название детали
1501-21-45-20СП(SP)	1501-21-45-20СП(SP)		Колесо натяжное
1501-21-45СП(SP)	1501-21-45СП(SP)		Колесо натяжное
1	40 0457		Сектор упругий
2	1501-21-114		Обод
2	1501-21-114-20		Обод
3	1501-21-115		Упор
3	1501-21-115-20		Упор
4	31 5271		Шайба
4	31 5271-20		Шайба
5	28 0544		Болт М16х1,5-6gх45.109.40Х.019 ГОСТ 7796-70
5	28 0544-20		Болт М16х1,5-6gх45.109.40Х.029 ГОСТ 7796-70
6	1501-21-46-20СП(SP)		Ступица
6	1501-21-46СП(SP)		Ступица
7	1501-21-75СП(SP)		Фланец
8	1501-21-107		Крышка
9	37 5509		Пробка
9	37 5509-20		Пробка
10	1501-21-160		Ось
11	118-124-36-2-51-1668		Кольцо 118-124-36-2-51-1668
12	1501-21-142		Кольцо уплотнительное
13	2501-21-411		Болт
13	2501-21-411-20		Болт
14	40 0452		Кольцо упругое
15	055-060-30-2-51-1668		Кольцо 055-060-30-2-51-1668

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
