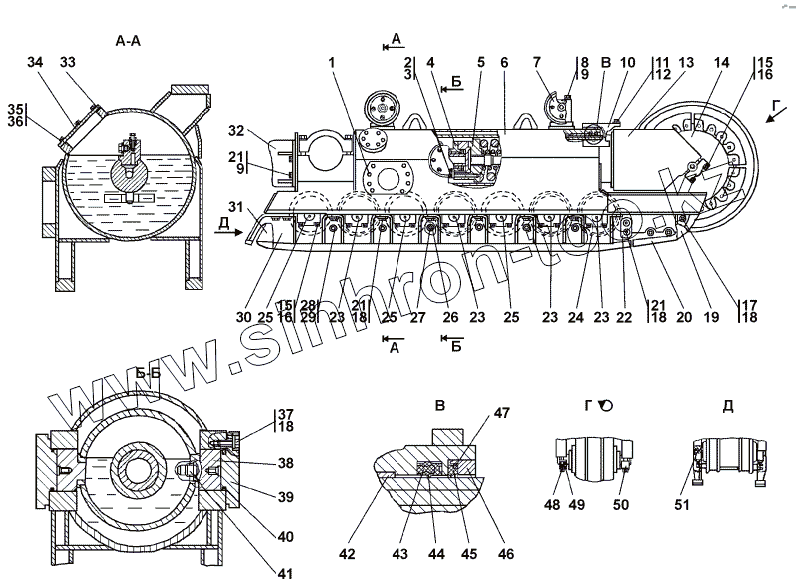

Каталог запасных частей к технике: Промтрактор Т-15.02Я. 1501-21-202СП/-203СП Тележка полужесткая
1501-21-202-20СП(SP)
1501-21-202СП(SP)
1501-21-203-20СП(SP)
1501-21-203СП(SP)
1
2
2
3
4
4
4
4
5
5
6
6
6
6
7
7
8
8
9
9
10
10
11
12
12
13
13
14
14
15
15
15
16
16
16
17
17
18
18
18
18
18
19
19
20
20
21
21
21
22
22
23
23
23
23
23
24
25
25
25
25
26
27
27
28
28
29
29
30
30
30
30
31
31
31
31
32
32
32
32
33
33
34
35
36
37
37
38
39
40
41
42
43
44
45
46
47
48
49
49
50
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1501-21-202-20СП(SP) | 1501-21-202-20СП(SP) | Тележка | |
| 1501-21-202СП(SP) | 1501-21-202СП(SP) | Тележка | |
| 1501-21-203-20СП(SP) | 1501-21-203-20СП(SP) | Тележка | |
| 1501-21-203СП(SP) | 1501-21-203СП(SP) | Тележка | |
| 1 | 700-40-5068 | Пробка | |
| 2 | 28 0750-20 | Болт M20x1,5-6gx120 | |
| 2 | 28 0750 | Болт M20x1,5-6gx120 | |
| 3 | Шайба 20 ОТ | Шайба 20 ОТ | |
| 4 | 1101-21-43-02СП(SP) | Тележка полужесткая | |
| 4 | 1101-21-43-02-20СП -20SP | Механизм натяжения | |
| 4 | 1101-21-43-03СП(SP) | Тележка полужесткая | |
| 4 | 1101-21-43-03-20СП -20SP | Механизм натяжения | |
| 5 | 1501-21-37СП(SP) | Механизм сдавания | |
| 5 | 1501-21-37-20СП(SP) | Механизм сдавания | |
| 6 | 1501-21-214-20СП(SP) | Рама тележки | |
| 6 | 1501-21-215-20СП(SP) | Рама тележки | |
| 6 | 1501-21-215СП(SP) | Рама тележки | |
| 6 | 1501-21-214СП(SP) | Рама тележки | |
| 7 | 1501-21-10СП(SP) | Каток поддерживающий | |
| 7 | 1501-21-10-20СП(SP) | Каток поддерживающий | |
| 8 | 28 0580 | Болт М16х1,5-6gх170 ГОСТ 7795-70 | |
| 8 | 28 0580-20 | Болт М16х1,5-6gх170ГОСТ 77970 | |
| 9 | Шайба 16 ОТ | Шайба 16 ОТ | |
| 10 | 1501-21-220 | Кожух | |
| 10 | 1501-21-220-20 | Кожух | |
| 11 | Болт М12-6gx20 | Болт М12-6gx20 | |
| 12 | 31 0230-20 | Шайба 12.01.10.0221 ГОСТ 6958-78 | |
| 12 | 31 0230 | Шайба 12.01.10.019 ГОСТ 6958-78 | |
| 13 | 1501-21-209СП(SP) | Рама тележки передняя | |
| 13 | 1501-21-209-20СП(SP) | Рама тележки передняя | |
| 14 | 1501-21-45СП(SP) | Колесо натяжное | |
| 14 | 1501-21-45-20СП(SP) | Колесо натяжное | |
| 15 | 31 5317 | Шайба | |
| 15 | 31 5317-20 | Шайба | |
| 16 | 28 0742 | Болт M20-6gx85 | |
| 16 | 28 0742-20 | Болт M20-6gx85 | |
| 17 | 28 0521-20 | Болт M16-6gx30 | |
| 17 | 28 0521 | Болт М16-6gх30 | |
| 18 | 31 5271 | Шайба | |
| 18 | 31 5271-20 | Шайба | |
| 19 | 1101-21-97 | Отбойник | |
| 19 | 1101-21-97-20 | Отбойник | |
| 20 | 1101-21-96 | Отбойник | |
| 20 | 1101-21-96-20 | Отбойник | |
| 21 | Болт М16-6gx45 | Болт М16-6gx45 | |
| 22 | 2501-21-244 | Накладка | |
| 22 | 2501-21-244-20 | Накладка | |
| 23 | 1501-21-44-02СП(SP) | Каток опорный | |
| 23 | 1501-21-44-02-20СП -20SP | Каток опорный | |
| 24 | 311502-21-25 | Крышка | |
| 25 | 1501-21-44-03-20СП -20SP | Каток опорный | |
| 25 | 1501-21-44-03СП(SP) | Каток опорный | |
| 26 | 1501-21-237 | Втулка | |
| 27 | 1101-21-190-01 | Стяжка | |
| 27 | 1101-21-190-01-20 | Стяжка | |
| 28 | 30 0310 | Гайка М20х1,5-6Н.12.40Х.019 ГОСТ 5915-70 | |
| 28 | 30 0310-20 | Гайка М20х1,5 | |
| 29 | 31 0310 | Шайба 20х4.01.10.019 ГОСТ 11371-78 | |
| 29 | 31 0310-20 | Шайба 20х4 ГОСТ 11371-78 | |
| 30 | 1501-21-231-01СП(SP) | Щиток | |
| 30 | 1501-21-231-01-20СП -20SP | Щиток | |
| 30 | 1501-21-231-20СП(SP) | Щиток | |
| 30 | 1501-21-231СП(SP) | Щиток | |
| 31 | 1501-21-232СП(SP) | Щиток | |
| 31 | 1501-21-232-20СП(SP) | Щиток | |
| 31 | 1501-21-232-01СП(SP) | Щиток | |
| 31 | 1501-21-232-01-20СП -20SP | Щиток | |
| 32 | 1501-21-229СП(SP) | Отбойник | |
| 32 | 1501-21-229-20СП(SP) | Отбойник | |
| 32 | 1501-21-229-01СП(SP) | Отбойник | |
| 32 | 1501-21-229-01-20СП -20SP | Отбойник | |
| 33 | 45 0337 | Прокладка | |
| 33 | 45 0337-20 | Прокладка | |
| 34 | 0901-21-71 | Крышка | |
| 35 | Болт М8-6gx16 | Болт М8-6gx16 | |
| 36 | Шайба 8Т | Шайба 8Т | |
| 37 | 28 0535 | Болт М16х1,25-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 37 | 28 0535-20 | Болт М16х1,25-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 38 | 1501-21-68-01 | Вкладыш | |
| 39 | 1501-21-65 | Крышка | |
| 40 | 088-095-46-2-51-1668 | Кольцо | |
| 41 | 1501-21-227 | Стопор | |
| 42 | 1501-21-99 | Втулка | |
| 43 | 40 0467 | Кольцо упругое | |
| 44 | 1101-21-63 | Манжета | |
| 45 | 1101-21-62 | Манжета | |
| 46 | 1101-21-64 | Каркас | |
| 47 | 40 0466 | Кольцо упругое | |
| 48 | 32 0260 | Штифт | |
| 49 | 1501-21-55 | Крышка | |
| 49 | 1501-21-55-20 | Крышка | |
| 50 | 1501-21-57 | Крышка | |
| 50 | 1501-21-57-20 | Крышка | |
| 51 | 32 5381 | Штифт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
