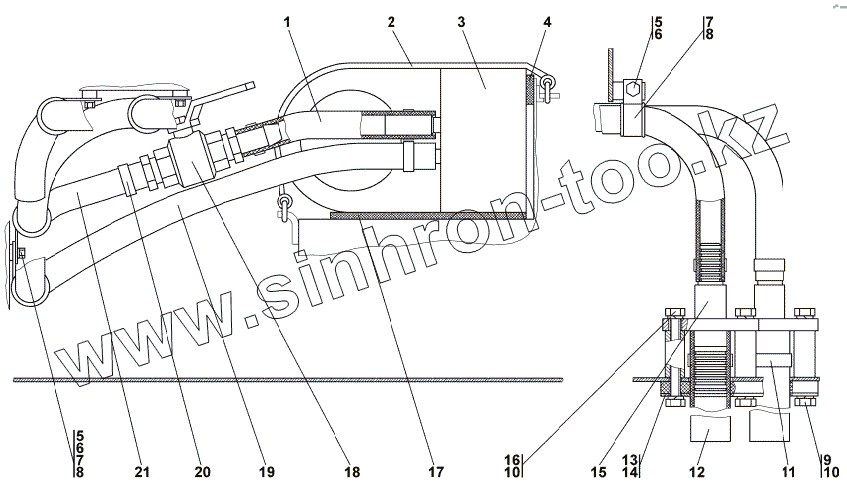

Каталог запасных частей к технике: Промтрактор Т-15.02Я. 1101-47-1СП Установка отопителя кабины

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1101-47-1СП(SP)
1
1
2
3
4
5
5
6
6
7
7
7
8
8
9
9
10
10
11
12
12
13
14
15
15
16
17
18
19
19
20
21
21
Позиция на иллюстрации Заводской номер детали Название детали
1101-47-1СП(SP) 1101-47-1СП(SP) Установка отопителя кабины
1 46 0601-14 Рукав
1 46 0601-14-20 Рукав
2 2105-1311090 Ремень 2105-1311090
3 282 110 250 Отопитель зависимый Xeros 4000
4 40 0484 Прокладка
5 Болт М8-6gx16 Болт М8-6gx16
6 Шайба 8Т Шайба 8Т
7 700-40-6927 Прокладка
7 700-40-6927-20 Прокладка
8 700-41-2548 Хомутик
9 28 0230 Болт М10-6gх25 ГОСТ 7796-70
9 28 0230-20 Болт М10-6gх25 ГОСТ 7796-70
10 Шайба 10 ОТ Шайба 10 ОТ
11 DIN 3017-AS 30-45/ 12C7-W2 Шланговый хомут DIN 3017-AS 30-45/ 12C7-W2
12 46 0901-07 Рукав
12 46 0901-07-20 Рукав
13 2002-43-75 Пластина
14 40 0469 Амортизатор
15 1101-47-10СП(SP) Трубопровод
15 1101-47-10-20СП(SP) Трубопровод
16 Болт М10-6gx20 Болт М10-6gx20
17 40 0484 Прокладка
18 1101-47-11СП(SP) Кран
19 46 0601-39 Рукав
19 46 0601-39-20 Рукав
20 DIN 3017-AS 20-32/ 12C7-W2 Шланговый хомут DIN 3017-AS 20-32/ 12C7-W2
21 46 0601-41 Рукав
21 46 0601-41-20 Рукав
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
