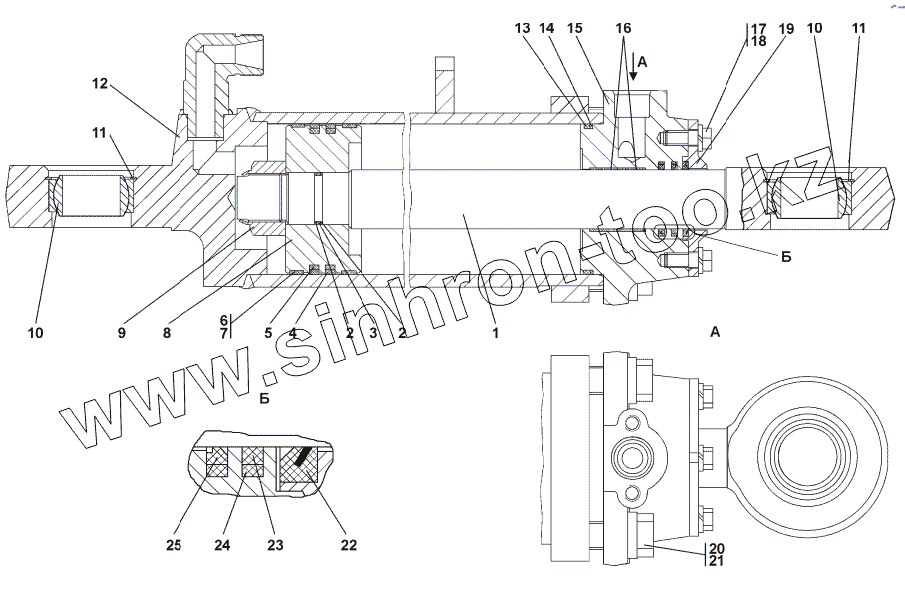

Каталог запасных частей к технике: Промтрактор Т-15.02Я. 011501-97-502СП Гидроцилиндр d.160

Тип техники

Марка

Модель

Схема

011501-97-502-20СП -20SP

011501-97-502СП(SP)

1

1

2

2

3

4

5

6

7

8

9

10

10

11

11

11

12

13

14

15

16

17

17

18

19

20

20

21

22

23

24

25

Позиция на иллюстрации	Заводской номер детали		Название детали
011501-97-502-20СП -20SP	011501-97-502-20СП -20SP		Гидроцилиндр d.160
011501-97-502СП(SP)	011501-97-502СП(SP)		Гидроцилиндр d.160
1	011501-93-601-11		Шток
1	011501-93-601-11-20		Шток
2	46-93-607-02		Кольцо защитное
3	040-048-46-2-51-1668		Кольцо 040-048-46-2-51-1668
4	46-26-1512		Кольцо уплотнительное
5	140-155-85-2-51-1668		Кольцо 140-155-85-2-51-1668
6	46-26-1509		Втулка опорная
7	Е21Т-160-15-4,0		Кольцо опорно-направляющее поршневое Е21Т-160-15-4,0
8	012001-97-568-01		Поршень
9	312001-26-110-01		Гайка специальная
10	ШСЛ60		Подшипник ШСЛ60
11	700-58-2278-10		Кольцо С90
11	700-58-2278-20		Кольцо С90
12	011501-97-503СП(SP)		Корпус
13	150-160-58-2-51-1668		Кольцо 150-160-58-2-51-1668
14	2601-26-27		Шайба защитная
15	012001-97-567		Крышка
16	Е22Т-063-30-2,5		Кольцо опорно-направляющее штоковое Е22Т-063-30-2,5
17	28 0535		Болт М16х1,25-6gх38.109.40Х.019 ГОСТ 7796-70
17	28 0535-20		Болт М16х1,25-6gх38.109.40Х.029 ГОСТ 7796-70
18	Шайба 16 ОТ		Шайба 16 ОТ
19	312001-26-108		Скребок
20	28 0935		Болт М30x2-6gx90
20	28 0935-20		Болт М30x2-6gx90
21	31 5412		Шайба
22	2501-93-506-04СП(SP)		Грязесъемник 3-d
23	312001-26-109-01		Кольцо уплотнительное
24	070-080-58-2-51-1668		Кольцо 070-080-58-2-51-1668
25	Е01-063-12		Уплотнение штоковое Е01-063-12

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
