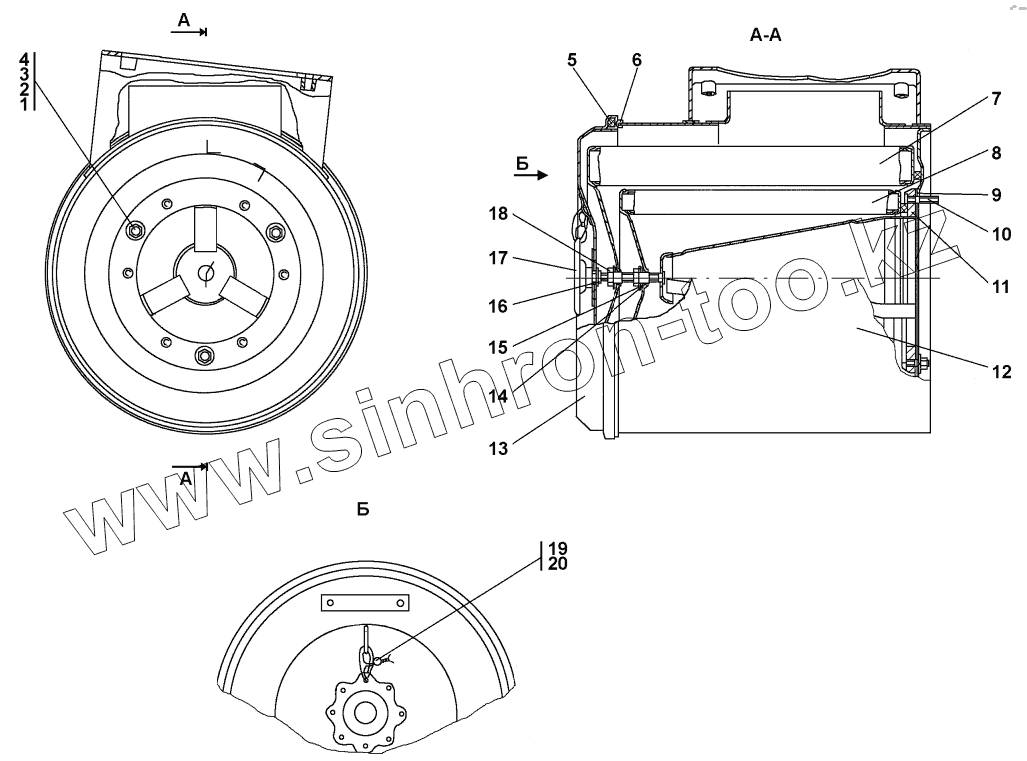

Каталог запасных частей к технике: Промтрактор Т-15.02K. Воздухоочиститель
311506-05-13-20СП(SP)
311506-05-13СП(SP)
1
1
2
2
3
4
5
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 311506-05-13-20СП(SP) | 311506-05-13-20СП(SP) | Воздухоочиститель | |
| 311506-05-13СП(SP) | 311506-05-13СП(SP) | Воздухоочиститель | |
| 1 | 290115-20 | Шпилька М8(3п/6g)х16.66.029 ГОСТ 22034-76 | |
| 1 | 290115 | Шпилька М8(3п/6g)х16.66.013 ГОСТ 22034-76 | |
| 2 | 310150 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 2 | 310150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 3 | ГОСТ6402-70 | Шайба | |
| 4 | ГОСТ5915-70 | Гайка | |
| 5 | 400034-02 | Прокладка | |
| 6 | 46-05-774 | Кант №27 | |
| 7 | Т330.1109560-02 | Элемент фильтрующий Т330.1109560-02 | |
| 7 | Т330.1109560-02Т2 | Элемент фильтрующий Т330.1109560-02Т2 | |
| 8 | Т330.1109560-01 | Элемент фильтрующий Т330.1109560-01 | |
| 8 | Т330.1109560-01Т2 | Элемент фильтрующий Т330.1109560-01Т2 | |
| 9 | 450033 | Прокладка | |
| 9 | 450033-20 | Прокладка | |
| 10 | 290130 | Шпилька М8(3n/6g)х32.66.013 ГОСТ 22034-76 | |
| 10 | 290130-20 | Шпилька М8(3n/6g)х32.66.023 ГОСТ 22034-76 | |
| 11 | 46-05-355СП(SP) | Центратор | |
| 11 | 46-05-355-20СП(SP) | Центратор | |
| 12 | 311506-05-12СП(SP) | Корпус | |
| 12 | 311506-05-12-20СП-20SP | Корпус | |
| 13 | 46-05-351-01СП(SP) | Крышка | |
| 13 | 46-05-351-01-20СП(SP) | Крышка | |
| 14 | 400222 | Прокладка | |
| 14 | 400222-20 | Прокладка | |
| 15 | 46-05-764-20 | Шайба | |
| 15 | 46-05-764 | Шайба | |
| 16 | 315185 | Шайба | |
| 16 | 315185-20 | Шайба | |
| 17 | 46-05-366СП(SP) | Ручка | |
| 17 | 46-05-366-20СП(SP) | Ручка | |
| 18 | 46-05-763 | Гайка | |
| 18 | 46-05-763-20 | Гайка | |
| 19 | 2001-80-4 | Пломба свинцовая | |
| 20 | ГОСТ3282-74 | Проволока |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
