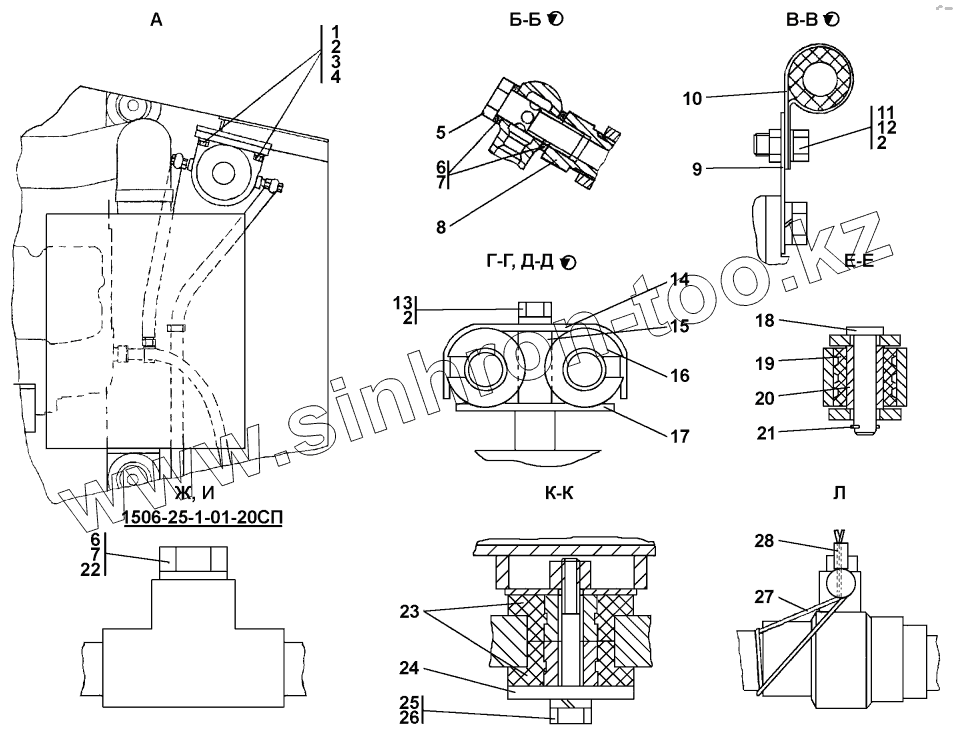

Каталог запасных частей к технике: Промтрактор Т-15.02K. Установка топливного бака
1506-25-1-01-20СП(SP)
1
2
2
2
3
3
4
5
5
6
6
7
7
8
8
9
9
10
11
12
13
14
14
15
15
16
17
17
18
19
20
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1506-25-1-01-20СП(SP) | 1506-25-1-01-20СП(SP) | Установка топливного бака | |
| 1 | ГОСТ7796-70 | Болт | |
| 2 | ГОСТ6402-70 | Шайба | |
| 3 | 310150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 3 | 310150 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 4 | ГОСТ11371-78 | Шайба | |
| 5 | 700-41-2622-20 | Болт зажимной | |
| 5 | 700-41-2622 | Болт зажимной | |
| 6 | 46-43-313 | Прокладка | |
| 7 | МН4152-62 | Кольцо 14x20 | |
| 8 | 1506-25-4-20 | Наконечник | |
| 8 | 1506-25-4 | Наконечник | |
| 9 | 2501-10-10-20 | Планка | |
| 9 | 2501-10-10 | Планка | |
| 10 | 700-41-3307 | Хомутик | |
| 11 | ГОСТ7796-70 | Болт | |
| 12 | ГОСТ5915-70 | Гайка | |
| 13 | ГОСТ7795-70 | Болт | |
| 14 | 1102-25-12 | Накладка | |
| 14 | 1102-25-12-20 | Накладка | |
| 15 | 1102-25-16-20 | Втулка | |
| 15 | 1102-25-16 | Втулка | |
| 16 | 400478 | Втулка | |
| 17 | 1102-25-13 | Пластина | |
| 17 | 1102-25-13-20 | Пластина | |
| 18 | 470570 | Ось 6-16в12х75.40Х2.28. . .35Ц9хр ГОСТ 9650-80 | |
| 19 | 400093 | Втулка | |
| 20 | 2501-25-108 | Втулка | |
| 20 | 2501-25-108-20 | Втулка | |
| 21 | ГОСТ397-79 | Шплинт | |
| 22 | 700-37-2077-20 | Пробка | |
| 23 | 2501-25-37СП(SP) | Амортизатор | |
| 24 | 1101-25-36 | Накладка | |
| 25 | ГОСТ7795-70 | Болт | |
| 26 | ГОСТ6402-70 | Шайба | |
| 27 | ГОСТ3282-74 | Проволока | |
| 28 | 2001-80-4 | Пломба свинцовая |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
