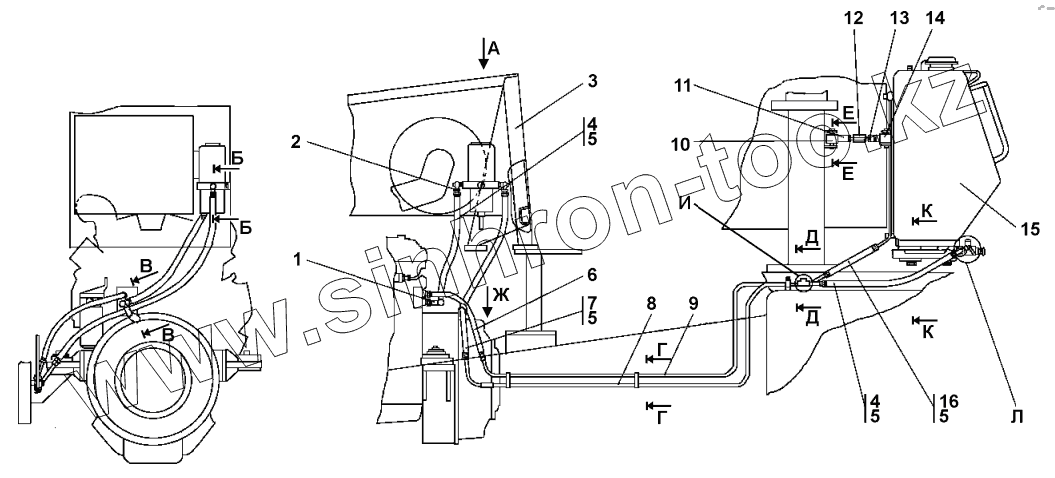

Каталог запасных частей к технике: Промтрактор Т-15.02K. Установка топливного бака
1506-25-1-01-20СП(SP)
1506-25-1-01СП(SP)
1
1
2
2
3
4
4
4
5
5
5
5
6
6
7
7
8
8
9
9
10
10
11
12
12
13
13
14
14
15
15
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1506-25-1-01-20СП(SP) | 1506-25-1-01-20СП(SP) | Установка топливного бака | |
| 1506-25-1-01СП(SP) | 1506-25-1-01СП(SP) | Установка топливного бака | |
| 1 | 1506-25-13СП(SP) | Угольник | |
| 1 | 1506-25-13-20СП(SP) | Угольник | |
| 2 | 1146-25-32СП(SP) | Переходник | |
| 2 | 1146-25-32-20СП(SP) | Переходник | |
| 3 | FH23211М | Фильтр топливный FH23211М | |
| 4 | 404-26-213-11СП(SP) | Рукав d.12 | |
| 4 | 404-26-213-11-20СП-20SP | Рукав | |
| 5 | 012-016-25-2-51-1668 | Кольцо 012-016-25-2-51-1668 | |
| 6 | 312001-25-33СП(SP) | Рукав | |
| 6 | 312001-25-33-20СП-20SP | Рукав | |
| 7 | 404-26-213-15СП(SP) | Рукав | |
| 7 | 404-26-213-15-20СП-20SP | Рукав диам.12 | |
| 8 | 1506-25-11-20СП(SP) | Трубопровод | |
| 8 | 1506-25-11СП(SP) | Трубопровод | |
| 9 | 1506-25-12СП(SP) | Трубопровод | |
| 9 | 1506-25-12-20СП(SP) | Трубопровод | |
| 10 | 2501-25-33СП(SP) | Втулка | |
| 10 | 2501-25-33-20СП(SP) | Втулка | |
| 11 | ГОСТ5915-70 | Гайка | |
| 12 | 2001-25-27 | Стержень | |
| 12 | 2001-25-27-20 | Стержень | |
| 13 | 300265 | Гайка М16х1,5LН.6Н.8.019 ГОСТ 5915-70 | |
| 13 | 300265-20 | Гайка М16х1,5LН-6Н.8.029 ГОСТ 5915-70 | |
| 14 | 2501-25-33-01СП(SP) | Втулка | |
| 14 | 2501-25-33-01-20СП-20SP | Втулка | |
| 15 | 2006-25-10-01СП(SP) | Бак топливный | |
| 15 | 2006-25-10-01-20СП-20SP | Бак топливный | |
| 16 | 404-26-213СП(SP) | Рукав d.12 | |
| 16 | 404-26-213-20СП(SP) | Рукав d.12 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
