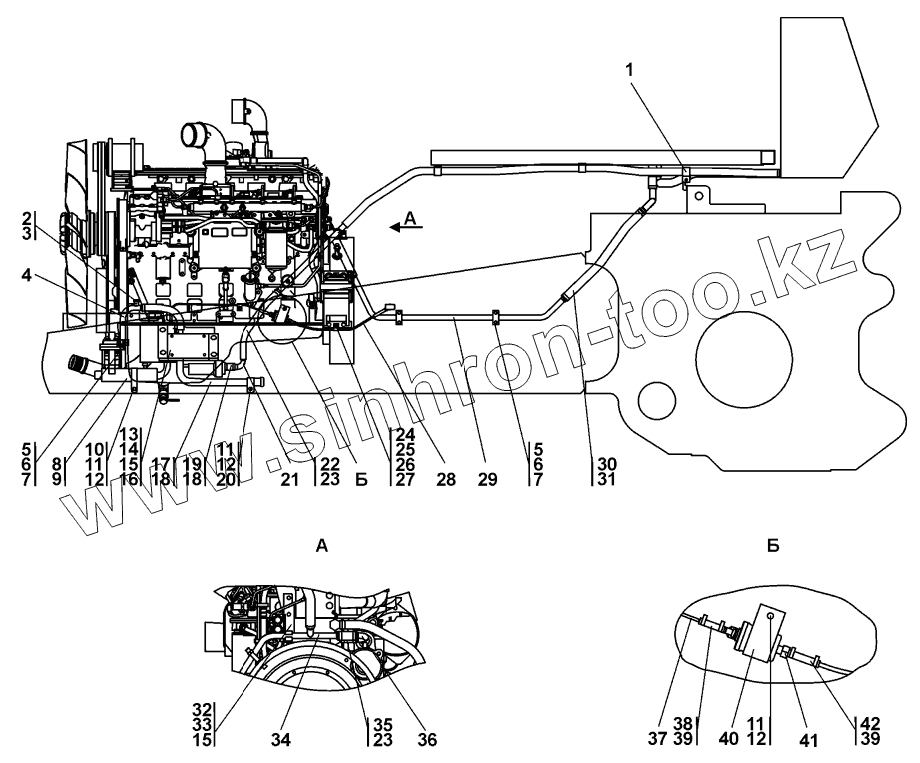

Каталог запасных частей к технике: Промтрактор Т-15.02K. Установка системы подогрева
1506-43-1-20СП(SP)
1506-43-1СП(SP)
1
2
3
4
5
5
5
6
6
6
7
7
8
9
10
11
11
11
12
12
12
13
14
15
15
16
17
18
18
19
20
21
22
23
23
24
25
26
27
28
29
29
30
30
31
32
33
34
35
35
36
37
38
39
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1506-43-1-20СП(SP) | 1506-43-1-20СП(SP) | Установка системы подогрева | |
| 12C7-W2 | 12C7-W2 | DIN 3017-AS30-45/ | |
| 1506-43-1СП(SP) | 1506-43-1СП(SP) | Установка системы подогрева | |
| 1 | 401-10-1 | Угольник | |
| 2 | 46-43-313 | Прокладка | |
| 3 | 700-37-2077 | Пробка | |
| 4 | 1506-43-13СП(SP) | Трубопровод | |
| 5 | 2002-43-133 | Прижим | |
| 5 | 2002-43-133-20 | Прижим | |
| 6 | 280230 | Болт М10-6gх25 | |
| 6 | 280230-20 | Болт М10-6gх25 | |
| 7 | ГОСТ6402-70 | Шайба | |
| 8 | Патрубок | Патрубок забора воздуха | |
| 9 | Хомут | Хомут | |
| 10 | 700-41-3267 | Хомутик | |
| 11 | БолтМ6 | Болт | |
| 12 | Шайба | Шайба | |
| 13 | 1146-43-34СП(SP) | Кронштейн | |
| 14 | ГОСТ7796-70 | Болт | |
| 15 | ГОСТ6402-70 | Шайба | |
| 16 | 310210 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 17 | Труба | Труба | |
| 18 | Хомут | Хомут | |
| 19 | Рукавd.20x29 | Рукав d.20x29 | |
| 20 | Хомутик | Хомутик | |
| 21 | 1146-43-32СП(SP) | Трубопровод | |
| 22 | 460801-03 | Рукав | |
| 23 | DIN3017-AS20-32/12C7-W2 | Шланговый хомут | |
| 24 | 700-40-6684-16 | Прокладка | |
| 25 | 700-41-3310 | Хомутик | |
| 26 | ГОСТ7796-70 | Болт | |
| 27 | ГОСТ6402-70 | Шайба | |
| 28 | Трубка4x6 | Трубка пластиковая | |
| 29 | 1506-43-15СП(SP) | Трубопровод | |
| 29 | 1506-43-15-20СП(SP) | Трубопровод | |
| 30 | 460901-14 | Рукав | |
| 30 | 460901-14-20 | Рукав | |
| 31 | DIN3017-AS30-45/12C7-W2 | Шланговый хомут | |
| 32 | 1506-43-11СП(SP) | Кронштейн | |
| 33 | ГОСТ7796-70 | Болт | |
| 34 | 1506-43-14СП(SP) | Трубопровод | |
| 35 | 460601 | Рукав | |
| 35 | 460601-20 | Рукав | |
| 36 | 1506-43-12СП(SP) | Переходник | |
| 37 | Трубка4x1,25 | Трубка пластиковая | |
| 38 | Рукав | Рукав | |
| 39 | Хомут | Хомут | |
| 40 | Держатель | Держатель насоса | |
| 41 | насос | Топливный насос | |
| 42 | Рукав | Рукав |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
