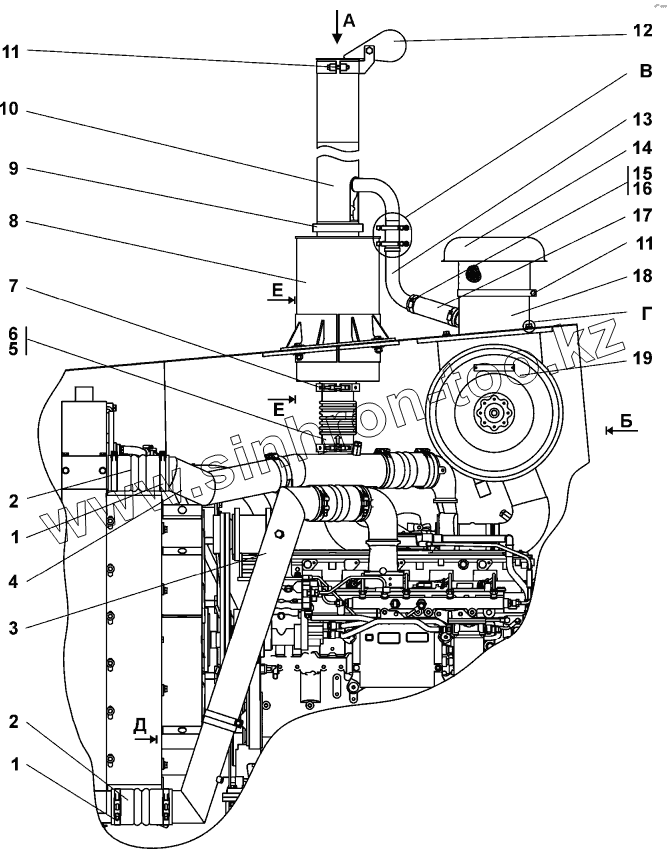

Каталог запасных частей к технике: Промтрактор Т-15.02K. Установка систем воздухоочистки и выпуска
311516-05-1-01-20СП-20SP
311516-05-1-01СП(SP)
1
1
2
2
3
3
4
4
5
6
7
7
8
8
9
9
10
10
11
11
11
12
12
13
13
14
14
15
15
16
17
17
18
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 311516-05-1-01-20СП-20SP | 311516-05-1-01-20СП-20SP | Установка систем воздухоочистки и выпуска | |
| 311516-05-1-01СП(SP) | 311516-05-1-01СП(SP) | Установка систем воздухоочистки и выпуска | |
| 1 | 3926704 | Хомут 3926704 | |
| 2 | 3071049 | Шланг 3071049 | |
| 3 | 1506-05-11СП(SP) | Воздуховод | |
| 3 | 1506-05-11-20СП(SP) | Воздуховод | |
| 4 | 1506-05-13СП(SP) | Воздуховод | |
| 4 | 1506-05-13-20СП(SP) | Воздуховод | |
| 5 | З-Д1096МСБ | Компенсатор | |
| 6 | СК-525.000.00СБ | Компенсатор Dу 100, Pу1 | |
| 7 | 1102-05-31СП(SP) | Хомут | |
| 7 | 1102-05-31-20СП(SP) | Хомут | |
| 8 | 1502-05-20СП(SP) | Глушитель | |
| 8 | 1502-05-20-20СП(SP) | Глушитель | |
| 9 | 1102-05-31-01СП(SP) | Хомут | |
| 9 | 1102-05-31-01-20СП-20SP | Хомут | |
| 10 | 1106-05-21-20СП(SP) | Труба выпускная | |
| 10 | 1106-05-21СП(SP) | Труба выпускная | |
| 11 | 285230 | Болт | |
| 11 | 285230-20 | Болт | |
| 12 | 1102-05-37СП(SP) | Крышка с хомутом | |
| 12 | 1102-05-37-20СП(SP) | Крышка с хомутом | |
| 13 | 311506-05-21СП(SP) | Труба | |
| 13 | 311506-05-21-20СП-20SP | Труба | |
| 14 | 404-05-27СП(SP) | Воздухозаборник | |
| 14 | 404-05-27-20СП(SP) | Воздухозаборник | |
| 15 | 46-60-366СП(SP) | Хомут | |
| 15 | 46-60-366-20СП(SP) | Хомут | |
| 16 | DIN3017-AS40-60/12C7-W2 | Шланговый хомут DIN3017-AS40-60/12C7-W2 | |
| 17 | 461401-04 | Рукав | |
| 17 | 461401-04-20 | Рукав | |
| 18 | 311506-05-14СП(SP) | Воздухоочиститель циклонный | |
| 18 | 311506-05-14-20СП-20SP | Воздухоочиститель циклонный | |
| 19 | 311506-05-13СП(SP) | Воздухоочиститель | |
| 19 | 311506-05-13-20СП-20SP | Воздухоочиститель |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
