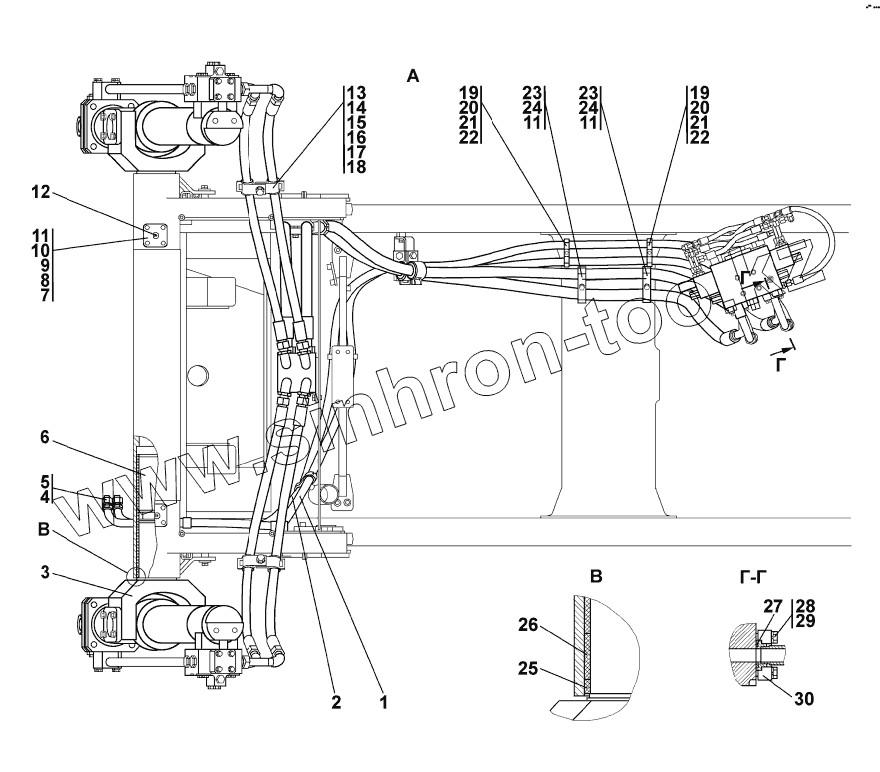

Каталог запасных частей к технике: Промтрактор Т-15.02K. Установка гидроцилиндров
1
1
2
2
3
3
4
4
5
5
6
7
8
8
9
9
10
11
11
11
12
12
13
13
14
14
15
16
17
18
19
19
19
20
20
21
21
22
22
23
23
24
24
24
25
26
27
28
28
29
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 46-26-355-35-20СП(SP) | Рукав высокого давления | |
| 1 | 46-26-355-35СП(SP) | Рукав высокого давления d.16 армированный | |
| 2 | 46-26-355-34-20СП(SP) | Рукав высокого давления | |
| 2 | 46-26-355-34СП(SP) | Рукав высокого давления d.16 армированный | |
| 3 | 2001-26-85СП(SP) | Ось | |
| 3 | 2001-26-85-20СП(SP) | Ось | |
| 4 | 400-26-55 | Заглушка | |
| 4 | 400-26-55-20 | Заглушка | |
| 5 | Н.036.01.3005 | Гайка накидная | |
| 5 | Н.036.01.3005-01 | Гайка накидная | |
| 6 | 2001-26-293 | Втулка опорная | |
| 7 | 46-26-654 | Стопор | |
| 8 | 46-26-659 | Крышка | |
| 8 | 46-26-659-20 | Крышка | |
| 9 | 315425 | Шайба | |
| 9 | 315425-20 | Шайба | |
| 10 | ГОСТ7796-70 | Болт | |
| 11 | ГОСТ6402-70 | Шайба | |
| 12 | ГОСТ19853-74 | Масленка | |
| 12 | ГОСТ19853-74 | Масленка | |
| 13 | 2501-26-300 | Скоба | |
| 13 | 2501-26-300-20 | Скоба | |
| 14 | 2501-26-301 | Планка | |
| 14 | 2501-26-301-20 | Планка | |
| 15 | 400354-05 | Втулка | |
| 16 | ГОСТ7796-70 | Болт | |
| 17 | ГОСТ5915-70 | Гайка | |
| 18 | ГОСТ6402-70 | Шайба | |
| 19 | 312501-26-141 | Бугель | |
| 19 | 312501-26-141-20 | Бугель | |
| 20 | 700-40-6684-03 | Прокладка | |
| 21 | ГОСТ7796-70 | Болт | |
| 22 | ГОСТ6402-70 | Шайба | |
| 23 | 2501-98-551-20 | Бугель | |
| 23 | 2501-98-551 | Бугель | |
| 24 | 280361 | Болт М12х1,25-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 24 | 280361-20 | Болт М12х 1,25-6gх45.109.40Х029 ГОСТ 7796-70 | |
| 25 | 2001-26-299 | Кольцо | |
| 26 | 2001-26-137 | Втулка опорная | |
| 27 | ГОСТ18829-73 | Кольцо | |
| 28 | 280250 | Болт М10-6gх40 | |
| 28 | 280250-20 | Болт М10-6gх40 | |
| 29 | ГОСТ6402-70 | Шайба | |
| 30 | 313512-26-537 | Фланец | |
| 30 | 313512-26-537-20 | Фланец |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
