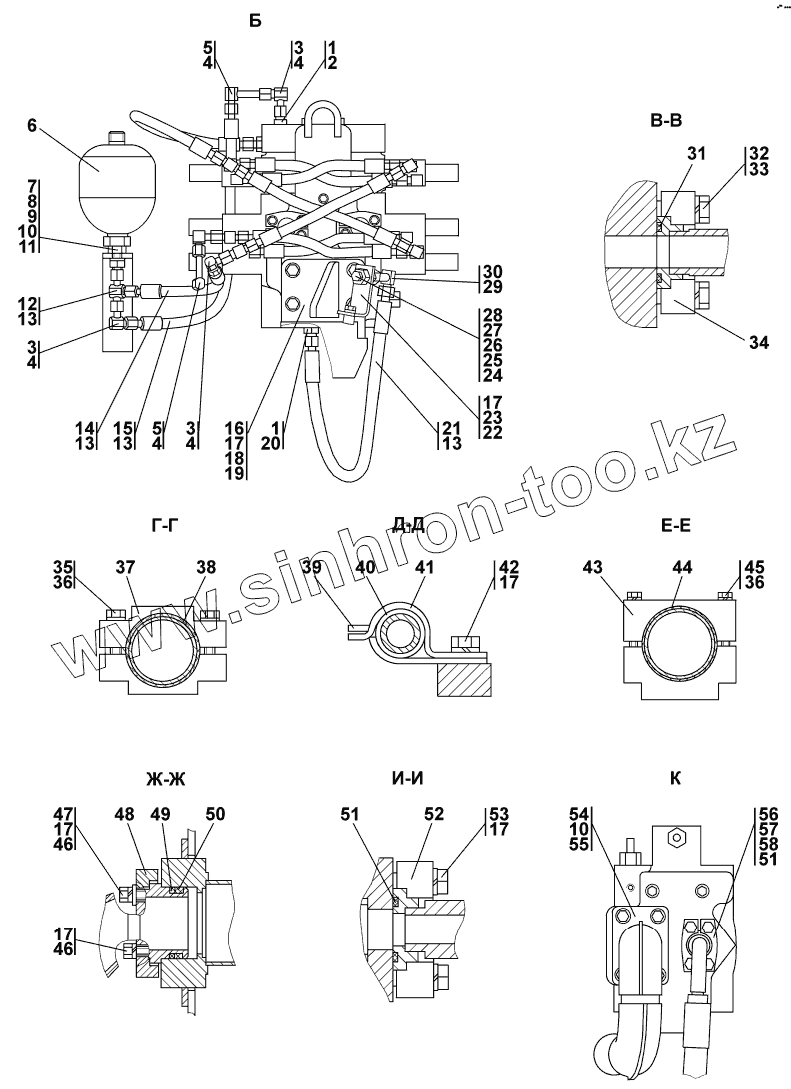

Каталог запасных частей к технике: Промтрактор Т-15.02K. Установка гидросистемы
1
1
2
2
3
3
3
3
4
4
4
4
4
4
5
5
5
6
7
7
8
8
9
10
10
11
12
12
13
13
13
13
14
14
15
15
16
17
17
17
17
17
17
18
18
19
20
20
21
21
22
22
23
24
24
25
25
26
27
28
28
29
29
30
31
32
32
33
34
34
35
36
36
37
37
38
39
39
40
41
41
42
43
43
44
45
46
46
47
48
48
49
50
51
51
52
52
53
53
54
54
55
56
56
57
57
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0602-28-136К | Шайба специальная | |
| 2 | 313512-26-26 | Штуцер ввертной | |
| 2 | 313512-26-26-20 | Штуцер ввертной | |
| 3 | 311102-26-514-02СП(SP) | Угольник | |
| 3 | 311102-26-514-02-20СП(SP) | Угольник | |
| 4 | 46-11-476-20 | Шайба | |
| 4 | 018-022-25-2-51-1668 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 | |
| 5 | 311102-26-514-03-20СП(SP) | Угольник | |
| 5 | 311102-26-514-03СП(SP) | Угольник | |
| 6 | НАD1-200-1X/50J04C-1Е111-BA | Гидроаккумулятор | |
| 7 | 2022-26-13-20 | Штуцер ввертной | |
| 7 | 2022-26-13 | Штуцер ввертной | |
| 8 | 2022-26-16 | Шайба специальная | |
| 8 | 2022-26-16-20 | Шайба специальная | |
| 9 | ГОСТ5915-70 | Гайка | |
| 10 | ГОСТ6402-70 | Шайба | |
| 11 | 019-023-25-2-51-1668 | Кольцо 019-023-25-2-51-1668 | |
| 12 | 311102-26-523СП(SP) | Тройник | |
| 12 | 311102-26-523-20СП-20SP | Тройник | |
| 13 | 008-010-14-2-51-1668 | Кольцо | |
| 14 | 311102-26-517-36-20СП(SP) | Рукав диам. 8 | |
| 14 | 311102-26-517-36СП(SP) | Рукав диам. 8 | |
| 15 | 311102-26-517-50СП(SP) | Рукав | |
| 15 | 311102-26-517-50-20СП(SP) | Рукав | |
| 16 | ГОСТ7796-70 | Болт | |
| 17 | ГОСТ6402-70 | Шайба | |
| 18 | 310210 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 18 | 310210-20 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 | |
| 19 | ГОСТ11371-78 | Шайба | |
| 20 | 313512-26-26-01 | Штуцер ввертной | |
| 20 | 313512-26-26-01-20 | Штуцер ввертной | |
| 21 | 0602-28-22-17СПК(SPK) | Рукав | |
| 21 | 0602-28-22-17-20СПК(SPK) | Рукав | |
| 22 | 1101-26-191 | Планка | |
| 22 | 1101-26-191-20 | Планка | |
| 23 | ГОСТ7796-70 | Болт | |
| 24 | 1101-26-187-20 | Переходник | |
| 24 | 1101-26-187 | Переходник | |
| 25 | 375245 | Пробка | |
| 25 | 375245-20 | Пробка | |
| 26 | ГОСТ6402-70 | Шайба | |
| 27 | 007-011-25-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 28 | Н.036.23.002 | Контргайка | |
| 28 | Н.036.23.002-01 | Контргайка | |
| 29 | 0602-28-25-01СПК(SPK) | Угольник | |
| 29 | 0602-28-25-01-20СПК(SPK) | Угольник | |
| 30 | 012-016-25-2-51-1668 | Кольцо 012-016-25-2-51-1668 | |
| 31 | ГОСТ18829-73 | Кольцо | |
| 32 | 280250 | Болт М10-6gх40 | |
| 32 | 280250-20 | Болт М10-6gх40 | |
| 33 | ГОСТ6402-70 | Шайба | |
| 34 | 313512-26-537 | Фланец | |
| 34 | 313512-26-537-20 | Фланец | |
| 35 | ГОСТ7798-70 | Болт | |
| 36 | ГОСТ6402-70 | Шайба | |
| 37 | 5001-26-215 | Бугель | |
| 37 | 5001-26-215-20 | Бугель | |
| 38 | 700-40-6684 | Прокладка | |
| 39 | 2501-26-217-20 | Планка | |
| 39 | 2501-26-217 | Планка | |
| 40 | 400354-05 | Втулка | |
| 41 | 2501-26-216 | Скоба | |
| 41 | 2501-26-216-20 | Скоба | |
| 42 | ГОСТ7796-70 | Болт | |
| 43 | 312501-94-105 | Бугель | |
| 43 | 312501-94-105-20 | Бугель | |
| 44 | 700-40-6684-01 | Прокладка | |
| 45 | ГОСТ7795-70 | Болт | |
| 46 | ГОСТ7796-70 | Болт | |
| 47 | 46-11-476 | Шайба | |
| 48 | 2501-26-362 | Фланец | |
| 48 | 2501-26-362-20 | Фланец | |
| 49 | 700-40-5117 | Шайба защитная | |
| 50 | 050-060-58-2-51-1668 | Кольцо 050-060-58-2-51-1668 | |
| 51 | 032-038-36-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 52 | 313512-26-536 | Фланец | |
| 52 | 313512-26-536-20 | Фланец | |
| 53 | 280359 | Болт 3М12-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 53 | 280359-20 | Болт 3М12-6gх45.109.40Х029 ГОСТ 7796-70 | |
| 54 | 280520 | Болт М16х1,5-6gх30.109.40Х019 ГОСТ 7796-70 | |
| 54 | 280520-20 | Болт М16х1,5-6gх30.109.40Х.029 ГОСТ 7796-70 | |
| 55 | 088-095-46-2-51-1668 | Кольцо | |
| 56 | 313512-26-535 | Фланец | |
| 56 | 313512-26-535-20 | Фланец | |
| 57 | 280501 | Болт М14-6gх50 | |
| 57 | 280501-20 | Болт М14-6gх50 | |
| 58 | ГОСТ6402-70 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
