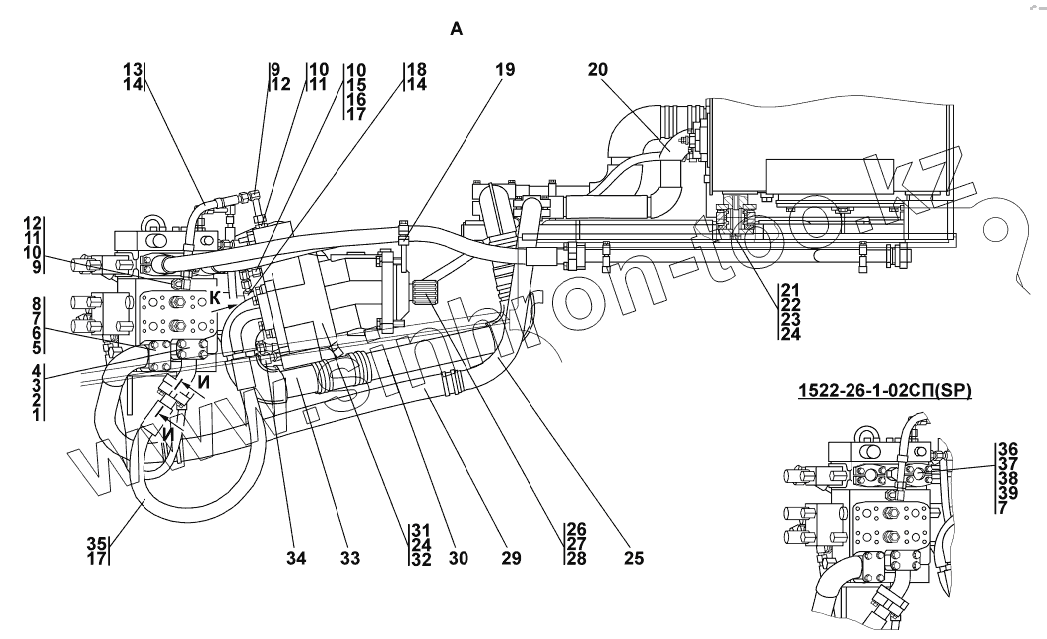

Каталог запасных частей к технике: Промтрактор Т-15.02K. Установка гидросистемы
1522-26-1-02СП(SP)
1
1
2
3
4
5
5
6
6
7
7
8
9
9
9
10
10
10
11
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
20
20
21
22
23
24
24
25
25
26
27
28
29
29
30
30
31
32
33
33
34
34
35
35
36
36
37
37
38
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1522-26-1-02СП(SP) | 1522-26-1-02СП(SP) | Установка гидросистемы | |
| 1 | 2022-26-18-20СП(SP) | Трубопровод | |
| 1 | 2022-26-18СП(SP) | Трубопровод | |
| 2 | ГОСТ7795-70 | Болт | |
| 3 | ГОСТ6402-70 | Шайба | |
| 4 | 032-038-36-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 5 | 2022-26-17-20СП(SP) | Трубопровод | |
| 5 | 2022-26-17СП(SP) | Трубопровод | |
| 6 | 280290-20 | Болт | |
| 6 | 280290 | Болт | |
| 7 | ГОСТ6402-70 | Шайба | |
| 8 | 038-046-46-2-51-1668 | Кольцо 038-046-46-2-51-1668 | |
| 9 | 0602-28-25-01-20СПК(SPК) | Угольник | |
| 9 | 0602-28-25-01СПК(SPК) | Угольник | |
| 10 | 0602-28-136К | Шайба специальная | |
| 11 | 313512-26-26-01-20 | Штуцер ввертной | |
| 11 | 313512-26-26-01 | Штуцер ввертной | |
| 12 | 012-016-25-2-51-1668 | Кольцо 012-016-25-2-51-1668 | |
| 13 | 0602-28-22-01-20СПК(SPК) | Рукав | |
| 13 | 0602-28-22-01СПК(SPК) | Рукав | |
| 14 | 008-010-14-2-51-1668 | Кольцо | |
| 15 | 311102-26-514-02-20СП(SP) | Угольник | |
| 15 | 311102-26-514-02СП(SP) | Угольник | |
| 16 | 313512-26-25 | Штуцер | |
| 16 | 313512-26-25-20 | Штуцер | |
| 17 | 018-022-25-2-51-1668 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 | |
| 18 | 311102-26-517-46СП(SP) | Рукав d.8 | |
| 18 | 311102-26-517-46-20СП(SP) | Рукав d.8 | |
| 19 | 2001-26-99-01СП(SP) | Кронштейн | |
| 19 | 2001-26-99-01-20СП-20SP | Кронштейн | |
| 20 | 2001-26-91-20СП(SP) | Трубопровод | |
| 20 | 2001-26-91СП(SP) | Трубопровод | |
| 21 | 2501-25-37СП(SP) | Амортизатор | |
| 22 | 1101-25-36 | Накладка | |
| 23 | ГОСТ7795-70 | Болт | |
| 24 | ГОСТ6402-70 | Шайба | |
| 25 | 2022-26-19СП(SP) | Трубопровод | |
| 25 | 2022-26-19-20СП(SP) | Трубопровод | |
| 26 | 2022-26-15 | Муфта | |
| 27 | 190-195-36-2-51-1668 | Кольцо | |
| 28 | 700-58-2333 | Кольцо С42 ГОСТ 13940-86 | |
| 29 | 1101-26-121-13 | Рукав | |
| 29 | 1101-26-121-13-20 | Рукав | |
| 30 | 2001-26-78-04СП(SP) | Трубопровод | |
| 30 | 2001-26-78-04-20СП-20SP | Трубопровод | |
| 31 | ГОСТ7795-70 | Болт | |
| 32 | А7V0160LRDS/63L-NZB01 | Насос | |
| 33 | 2022-26-16СП(SP) | Трубопровод | |
| 33 | 2022-26-16-20СП(SP) | Трубопровод | |
| 34 | 2022-26-25СП(SP) | Тройник | |
| 34 | 2022-26-25-20СП(SP) | Тройник | |
| 35 | 313512-26-530-01СП(SP) | Рукав | |
| 35 | 313512-26-530-01-20СП(SP) | Рукав | |
| 36 | 313512-26-31 | Заглушка | |
| 36 | 313512-26-31-20 | Заглушка | |
| 37 | 313512-26-537 | Фланец | |
| 37 | 313512-26-537-20 | Фланец | |
| 38 | 280250 | Болт М10-6gх40 | |
| 38 | 280250-20 | Болт М10-6gх40 | |
| 39 | ГОСТ18829-73 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
