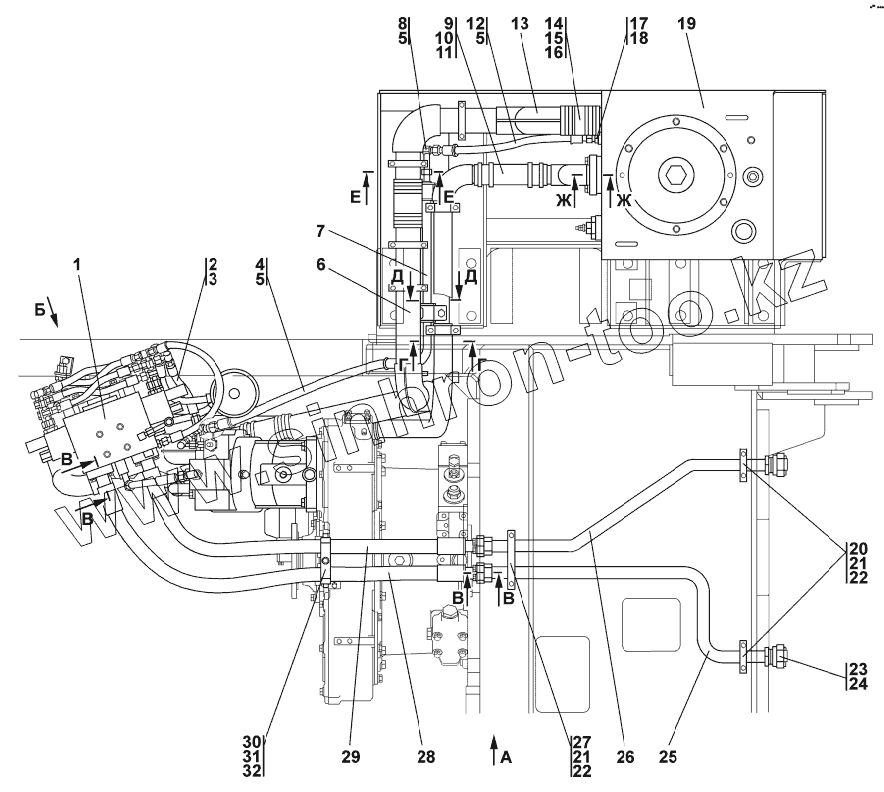

Каталог запасных частей к технике: Промтрактор Т-15.02K. Установка гидросистемы
1
1
2
2
3
4
4
5
5
5
6
6
7
7
8
8
9
9
10
11
11
12
12
13
13
14
14
15
16
16
17
18
19
19
19
19
20
20
21
21
22
22
23
23
24
24
25
25
26
26
27
27
28
28
29
29
30
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1522-26-1-20СП(SP) | 1522-26-1-20СП(SP) | Установка гидросистемы | |
| 5001-26-78-20 | 5001-26-78-20 | Штуцер ввертной | |
| 1522-26-1СП(SP) | 1522-26-1СП(SP) | Установка гидросистемы | |
| 1522-26-1-02-20СП-20SP | 1522-26-1-02-20СП-20SP | Установка гидросистемы | |
| 1522-26-1-01-20СП-20SP | 1522-26-1-01-20СП-20SP | Установка гидросистемы | |
| 1522-26-1-02СП(SP) | 1522-26-1-02СП(SP) | Установка гидросистемы | |
| 1522-26-1-01СП(SP) | 1522-26-1-01СП(SP) | Установка гидросистемы | |
| 1 | 1522-26-15СП(SP) | Установка распределителя | |
| 1 | 1522-26-15-20(SP) | Установка распределителя | |
| 2 | 311102-26-517-49СП(SP) | Рукав | |
| 2 | 311102-26-517-49-20СП(SP) | Рукав | |
| 3 | 008-010-14-2-51-1668 | Кольцо | |
| 4 | 404-26-213-11СП(SP) | Рукав d.12 | |
| 4 | 404-26-213-11-20СП-20SP | Рукав | |
| 5 | 012-016-25-2-51-1668 | Кольцо 012-016-25-2-51-1668 | |
| 6 | 2001-26-78-05СП(SP) | Трубопровод | |
| 6 | 2001-26-78-05-20СП-20SP | Трубопровод | |
| 7 | 2022-26-20СП(SP) | Трубопровод | |
| 7 | 2022-26-20-20СП(SP) | Трубопровод | |
| 8 | 0602-28-25-01СПК(SPК) | Угольник | |
| 8 | 0602-28-25-01-20СПК(SPК) | Угольник | |
| 9 | 1101-26-121-14 | Рукав | |
| 9 | 1101-26-121-14-20 | Рукав | |
| 10 | DIN3017-AS50-70/12C7-W2 | Шланговый хомут | |
| 11 | 5001-26-130-02СП(SP) | Хомут | |
| 11 | 5001-26-130-02-20СП(SP) | Хомут | |
| 12 | 404-26-213-33СП(SP) | Рукав | |
| 12 | 404-26-213-33-20СП-20SP | Рукав | |
| 13 | 2001-26-43СП(SP) | Трубопровод | |
| 13 | 2001-26-43-20СП(SP) | Трубопровод | |
| 14 | 461701 | Рукав | |
| 14 | 461701-20 | Рукав | |
| 15 | DIN3017-AS70-90/12C7-W2 | Шланговый хомут DIN3017-AS70-90/12C7-W2 | |
| 16 | 5001-26-130СП(SP) | Хомут | |
| 16 | 5001-26-130-20СП-20SP | Хомут | |
| 17 | 5001-26-78 | Штуцер ввертной | |
| 18 | 018-022-25-2-51-1668 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 | |
| 19 | 2001-26-30СП(SP) | Бак гидросистемы | |
| 19 | 2001-26-30-20СП(SP) | Бак гидросистемы | |
| 19 | 2001-26-30-01СП(SP) | Бак гидросистемы | |
| 19 | 2001-26-30-01-20СП-20SP | Бак гидросистемы | |
| 20 | 1501-26-20 | Бугель | |
| 20 | 1501-26-20-20 | Бугель | |
| 21 | ГОСТ7795-70 | Болт | |
| 22 | ГОСТ6402-70 | Шайба | |
| 23 | 404-26-91 | Заглушка | |
| 23 | 404-26-91-20 | Заглушка | |
| 24 | 700-41-3204-20 | Гайка накидная | |
| 24 | 700-41-3204 | Гайка накидная | |
| 25 | 2022-26-22СП(SP) | Трубопровод | |
| 25 | 2022-26-22-20СП(SP) | Трубопровод | |
| 26 | 2022-26-21-01СП(SP) | Трубопровод | |
| 26 | 2022-26-21-01-20СП-20SP | Трубопровод | |
| 27 | 2001-26-313 | Бугель | |
| 27 | 2001-26-313-20 | Бугель | |
| 28 | 2022-26-543-03СП(SP) | Рукав | |
| 28 | 2022-26-543-03-20СП(SP) | Рукав | |
| 29 | 2022-26-543-01СП(SP) | Рукав | |
| 29 | 2022-26-543-01-20СП(SP) | Рукав | |
| 30 | 2501-98-551 | Бугель | |
| 30 | 2501-98-551-20 | Бугель | |
| 31 | ГОСТ7796-70 | Болт | |
| 32 | ГОСТ6402-70 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
