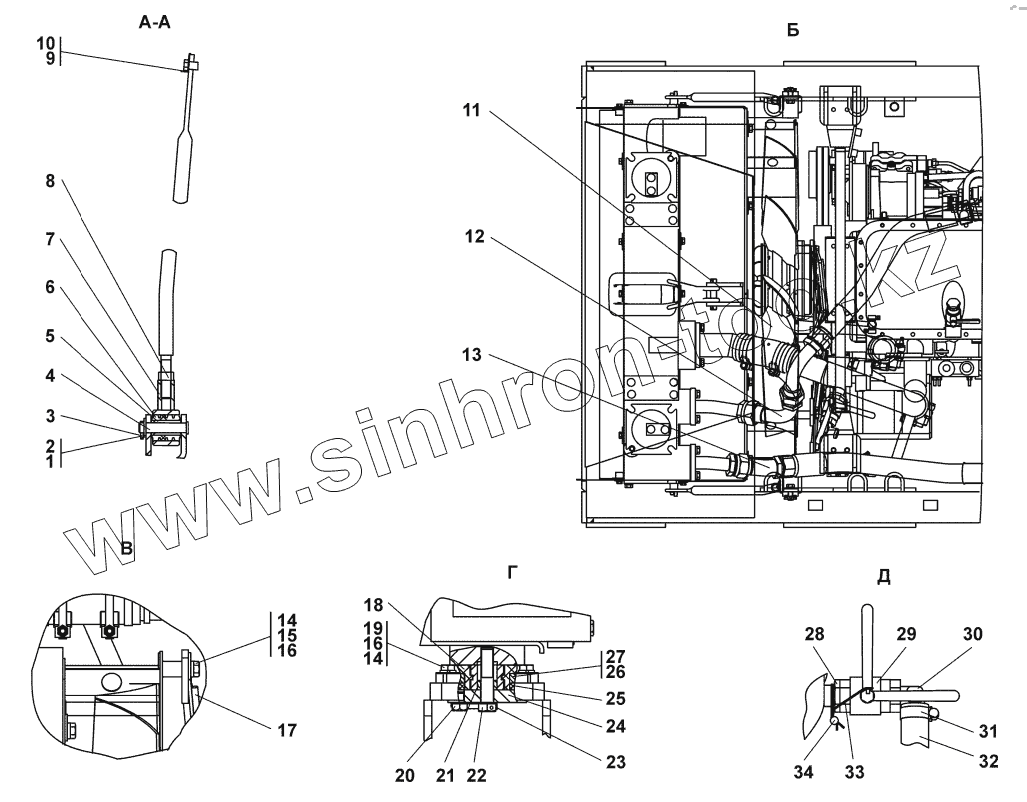

Каталог запасных частей к технике: Промтрактор Т-15.02K. Система охлаждения
1
1
2
3
4
5
5
6
7
7
8
9
9
10
10
11
12
12
13
13
14
14
14
15
16
16
17
17
18
19
20
20
21
21
22
22
23
23
24
24
25
26
26
27
27
28
28
29
30
30
31
32
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 310270-20 | Шайба 16.01.20.0221 ГОСТ 11371-78 | |
| 1 | 310270 | Шайба 16.01.20.019 ГОСТ 11371-78 | |
| 2 | ГОСТ11371-78 | Шайба | |
| 3 | ГОСТ397-79 | Шплинт | |
| 4 | 470570 | Ось 6-16в12х75.40Х2.28. . .35Ц9хр ГОСТ 9650-80 | |
| 5 | 450133-02 | Прокладка | |
| 5 | 450133-02-20 | Прокладка | |
| 6 | 400093 | Втулка | |
| 7 | 2001-60-103СП(SP) | Втулка | |
| 7 | 2001-60-103-20СП(SP) | Втулка | |
| 8 | ГОСТ5915-70 | Гайка | |
| 9 | 280342 | Болт М12х1,25-6gх30.109.40Х.019 ГОСТ 7796-70 | |
| 9 | 280342-20 | Болт М12х1,25-6gх30.109.40Х.029 ГОСТ 7796-70 | |
| 10 | 700-31-2242-20 | Шайба стопорная | |
| 10 | 700-31-2242 | Шайба стопорная | |
| 11 | ГОСТ7795-70 | Болт | |
| 12 | 312006-60-110-02СП(SP) | Трубопровод | |
| 12 | 312006-60-110-02-20СП(SP) | Трубопровод | |
| 13 | 3506-60-120СП(SP) | Трубопровод | |
| 13 | 3506-60-120-20СП(SP) | Трубопровод | |
| 14 | 46-11-476 | Шайба | |
| 14 | 46-11-476-20 | Шайба | |
| 15 | ГОСТ7796-70 | Болт | |
| 16 | ГОСТ6402-70 | Шайба | |
| 17 | 1506-60-113СП(SP) | Ограждение | |
| 17 | 1506-60-113-20СП(SP) | Ограждение | |
| 18 | 2501-25-37СП(SP) | Амортизатор | |
| 19 | ГОСТ7796-70 | Болт | |
| 20 | 285315 | Болт | |
| 20 | 285315-20 | Болт | |
| 21 | 2002-60-30 | Втулка | |
| 21 | 2002-60-30-20 | Втулка | |
| 22 | 280561 | Болт 3М16х1,5-6gх70 | |
| 22 | 280561-20 | Болт 3М16х1,5-6gх70 | |
| 23 | 2001-60-95 | Пластина | |
| 23 | 2002-60-95-20 | Планка | |
| 24 | 2001-60-97 | Шайба | |
| 24 | 2001-60-97-20 | Шайба | |
| 25 | 2001-60-96 | Амортизатор | |
| 26 | 1506-60-23-20 | Пластина | |
| 26 | 1506-60-23 | Пластина | |
| 27 | 2001-60-101 | Пластина | |
| 27 | 2001-60-101-20 | Пластина | |
| 28 | 2502-60-31 | Контргайка | |
| 28 | 2502-60-31-20 | Контргайка | |
| 29 | ТУ3742-997-24337661-93 | Кран шаровой | |
| 30 | 2002-60-82 | Угольник концевой | |
| 30 | 2002-60-82-20 | Угольник концевой | |
| 31 | DIN3017-AS30-45/12C7-W2 | Шланговый хомут | |
| 32 | 460901-07 | Рукав | |
| 32 | 460901-07-20 | Рукав | |
| 33 | ГОСТ3282-74 | Проволока | |
| 34 | 2001-80-4 | Пломба свинцовая |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
