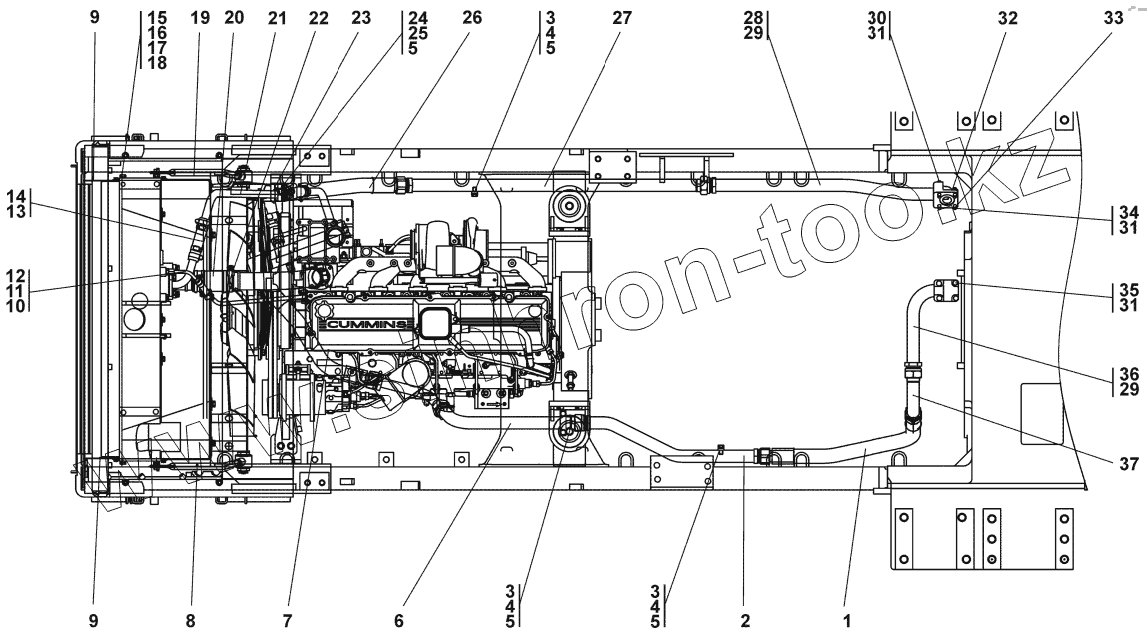

Каталог запасных частей к технике: Промтрактор Т-15.02K. Система охлаждения
1
1
2
2
3
3
3
3
4
4
4
5
5
5
5
6
6
7
7
8
8
9
9
9
10
11
11
12
12
13
14
14
15
16
17
17
18
19
19
20
21
21
22
22
23
23
24
25
25
26
26
27
27
28
28
29
29
30
31
31
31
32
32
33
33
34
35
36
36
37
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 46-60-392-06-20СП(SP) | Рукав | |
| 1 | 46-60-392-06СП(SP) | Рукав | |
| 2 | 2002-60-116-20СП(SP) | Трубопровод | |
| 2 | 2002-60-116СП(SP) | Трубопровод | |
| 3 | 2506-60-65-01 | Планка | |
| 3 | 2506-60-65-01-20 | Планка | |
| 4 | ГОСТ7796-70 | Болт | |
| 5 | ГОСТ6402-70 | Шайба | |
| 6 | 2002-60-159-02СП(SP) | Трубопровод | |
| 6 | 2002-60-159-02-20СП-20SP | Трубопровод | |
| 7 | 46-60-392СП(SP) | Рукав | |
| 7 | 46-60-392-20СП(SP) | Рукав | |
| 8 | 1506-60-109-01СП(SP) | Стяжка | |
| 8 | 1506-60-109-01-20СП-20SP | Стяжка | |
| 9 | 1506-60-17 | Щиток | |
| 9 | 1506-60-17-20 | Щиток | |
| 10 | МН4152-62 | Кольцо 14x20 | |
| 11 | 1506-60-24 | Штуцер | |
| 11 | 1506-60-24-20 | Штуцер | |
| 12 | 1506-60-112СП(SP) | Трубопровод | |
| 12 | 1506-60-112-20СП(SP) | Трубопровод | |
| 13 | DIN3017-AS30-45/12C7-W2 | Шланговый хомут | |
| 14 | 460901-04 | Рукав | |
| 14 | 460901-04-20 | Рукав | |
| 15 | ГОСТ7796-70 | Болт | |
| 16 | ГОСТ6402-70 | Шайба | |
| 17 | 310140 | Шайба 8.01.10.019 ГОСТ 6958-78 | |
| 17 | 310140-20 | Шайба 8.01.10.0221 ГОСТ 6958-78 | |
| 18 | ГОСТ6958-78 | Шайба | |
| 19 | 1506-60-109-20СП(SP) | Стяжка | |
| 19 | 1506-60-109СП(SP) | Стяжка | |
| 20 | 461602 | Рукав | |
| 21 | 1506-60-10 | Труба | |
| 21 | 1506-60-10-20 | Труба | |
| 22 | 403-60-187СП(SP) | Хомут | |
| 22 | 403-60-187-20СП(SP) | Хомут | |
| 23 | 1102-60-110-02СП(SP) | Кронштейн | |
| 23 | 1102-60-110-02-20СП-20SP | Кронштейн | |
| 24 | 2502-43-79 | Прижим | |
| 25 | 280361 | Болт М12х1,25-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 25 | 280361-20 | Болт М12х 1,25-6gх45.109.40Х029 ГОСТ 7796-70 | |
| 26 | 46-60-392-01СП(SP) | Рукав | |
| 26 | 46-60-392-01-20СП(SP) | Рукав | |
| 27 | 2002-60-159СП(SP) | Трубопровод | |
| 27 | 2002-60-159-20СП(SP) | Трубопровод | |
| 28 | 2002-60-136СП(SP) | Патрубок | |
| 28 | 2002-60-136-20СП(SP) | Патрубок | |
| 29 | 042-050-46-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 30 | ГОСТ7795-70 | Болт | |
| 31 | ГОСТ6402-70 | Шайба | |
| 32 | 4573825054 | Датчик ТМ100-В | |
| 32 | 4573825055 | Датчик ТМ100-ВТ | |
| 33 | 295220 | Шпилька | |
| 33 | 295220-20 | Шпилька | |
| 34 | ГОСТ7796-70 | Болт | |
| 35 | ГОСТ5915-70 | Гайка | |
| 36 | 2002-60-128СП(SP) | Патрубок | |
| 36 | 2002-60-128-20СП(SP) | Патрубок | |
| 37 | 2002-60-127СП(SP) | Трубопровод | |
| 37 | 2002-60-127-20СП(SP) | Трубопровод |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
