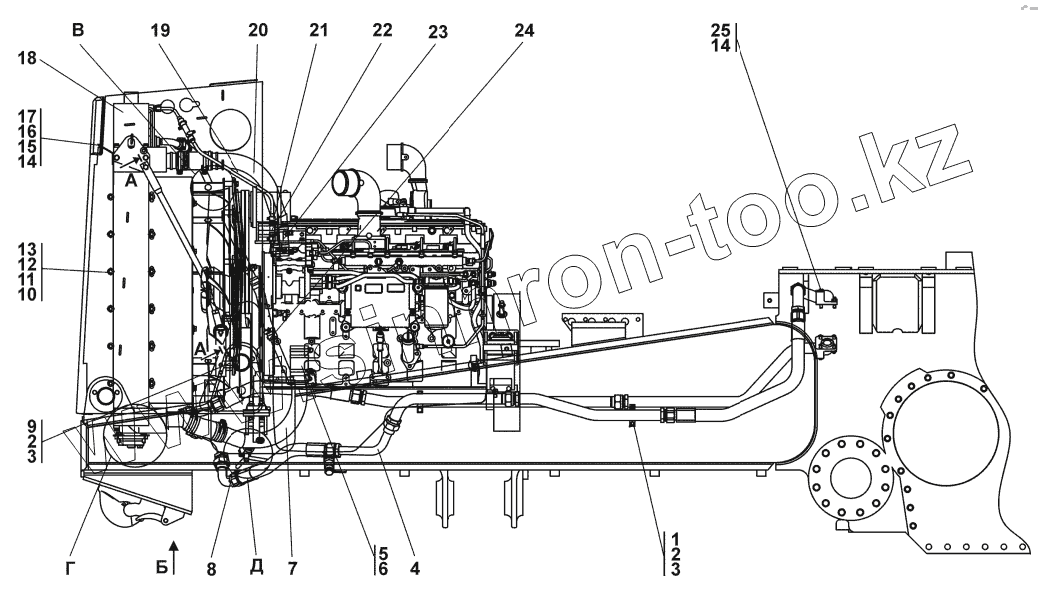

Каталог запасных частей к технике: Промтрактор Т-15.02K. Система охлаждения
1506-60-1-20СП(SP)
1506-60-1СП(SP)
1
1
2
2
3
3
4
4
5
6
7
7
8
8
9
9
10
11
11
12
13
14
14
15
16
16
17
17
18
18
19
19
20
20
21
22
22
23
23
24
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1506-60-1-20СП(SP) | 1506-60-1-20СП(SP) | Система охлаждения | |
| 1506-60-1СП(SP) | 1506-60-1СП(SP) | Система охлаждения | |
| 1 | 2506-60-65-01-20 | Планка | |
| 1 | 2506-60-65-01 | Планка | |
| 2 | ГОСТ7796-70 | Болт | |
| 3 | ГОСТ6402-70 | Шайба | |
| 4 | 312006-60-110СП(SP) | Трубопровод | |
| 4 | 312006-60-110-20СП-20SP | Трубопровод | |
| 5 | Рукав67185-В | Рукав | |
| 6 | Хомут43828-D | Хомут | |
| 7 | 1506-60-106-20СП(SP) | Трубопровод | |
| 7 | 1506-60-106СП(SP) | Трубопровод | |
| 8 | 312006-60-110-02СП(SP) | Трубопровод | |
| 8 | 312006-60-110-02-20СП(SP) | Трубопровод | |
| 9 | 2002-60-133-02СП(SP) | Кронштейн | |
| 9 | 2002-60-133-02-20СП-20SP | Кронштейн | |
| 10 | ГОСТ6958-78 | Шайба | |
| 11 | 310140 | Шайба 8.01.10.019 ГОСТ 6958-78 | |
| 11 | 310140-20 | Шайба 8.01.10.0221 ГОСТ 6958-78 | |
| 12 | ГОСТ6402-70 | Шайба | |
| 13 | ГОСТ7796-70 | Болт | |
| 14 | ГОСТ6402-70 | Шайба | |
| 15 | ГОСТ7796-70 | Болт | |
| 16 | 46-11-476-01 | Шайба | |
| 16 | 46-11-476-01-20 | Шайба | |
| 17 | 1506-60-18 | Щиток | |
| 17 | 1506-60-18-20 | Щиток | |
| 18 | 1506-60-114СП(SP) | Установка радиаторная | |
| 18 | 1506-60-114-20СП(SP) | Установка радиаторная | |
| 19 | 1506-60-104СП(SP) | Трубопровод | |
| 19 | 1506-60-104-20СП(SP) | Трубопровод | |
| 20 | 1506-60-111СП(SP) | Трубопровод | |
| 20 | 1506-60-111-20СП(SP) | Трубопровод | |
| 21 | DIN3017-AS20-32/12C7-W2 | Шланговый хомут | |
| 22 | 2006-60-108СП(SP) | Штуцер | |
| 22 | 2006-60-108-20СП(SP) | Штуцер | |
| 23 | 460501 | Рукав | |
| 23 | 460501-20 | Рукав | |
| 24 | 460901-08 | Рукав | |
| 24 | 460901-08-20 | Рукав | |
| 25 | ГОСТ7795-70 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
