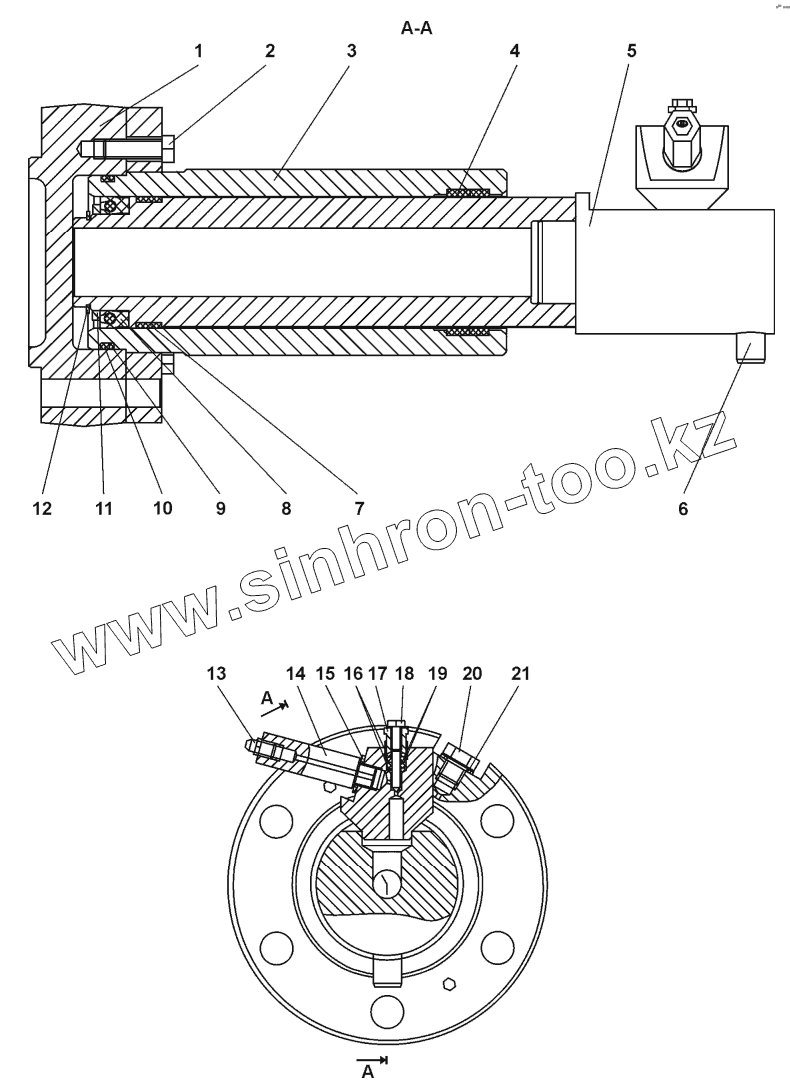

Каталог запасных частей к технике: Промтрактор Т-15.02K. Механизм натяжения
1101-21-43-02-20СП-20SP
1101-21-43-03-20СП-20SP
1
2
3
4
5
5
6
7
8
9
10
11
12
13
13
14
14
15
16
17
17
18
19
20
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1101-21-43-02-20СП-20SP | 1101-21-43-02-20СП-20SP | Механизм натяжения | |
| 1101-21-43-03СП(SP) | 1101-21-43-03СП(SP) | Тележка полужесткая | |
| 1101-21-43-03-20СП-20SP | 1101-21-43-03-20СП-20SP | Механизм натяжения | |
| 1101-21-43-02СП(SP) | 1101-21-43-02СП(SP) | Тележка полужесткая | |
| 1 | 2001-21-126 | Крышка | |
| 2 | ГОСТ7796-70 | Болт | |
| 3 | 1101-21-66СП(SP) | Цилиндр | |
| 4 | ТУ2290-004-48774662-2002 | Кольцо | |
| 5 | 1101-21-46-02СП(SP) | Шток | |
| 5 | 1101-21-46-03СП(SP) | Шток | |
| 6 | 700-32-2177 | Штифт | |
| 7 | ТУ2290-004-48774662-2002 | Кольцо | |
| 8 | ТУ2290-003-48774662-2002 | Манжета | |
| 9 | 700-40-4360 | Шайба | |
| 10 | Кольцо115-125-58-2-51-1668 | Кольцо115-125-58-2-51-1668 | |
| 11 | 1101-21-67 | Кольцо | |
| 12 | 700-58-2122 | Кольцо С80 ГОСТ 13940-86 | |
| 13 | ГОСТ19853-74 | Масленка | |
| 13 | ГОСТ19853-74 | Масленка | |
| 14 | 1101-21-136 | Наконечник | |
| 14 | 1101-21-136-20 | Наконечник | |
| 15 | 700-40-260-11 | Прокладка | |
| 16 | 46-21-718 | Обойма | |
| 17 | 46-21-717 | Пробка | |
| 17 | 46-21-717-20 | Пробка | |
| 18 | 46-21-756 | Игла | |
| 19 | 500192 | Кольцо СТ 13-5-7,5 ГОСТ 288-72 | |
| 20 | 375515 | Пробка | |
| 20 | 375515-20 | Пробка | |
| 21 | МН4152-62 | Кольцо 14x20 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
