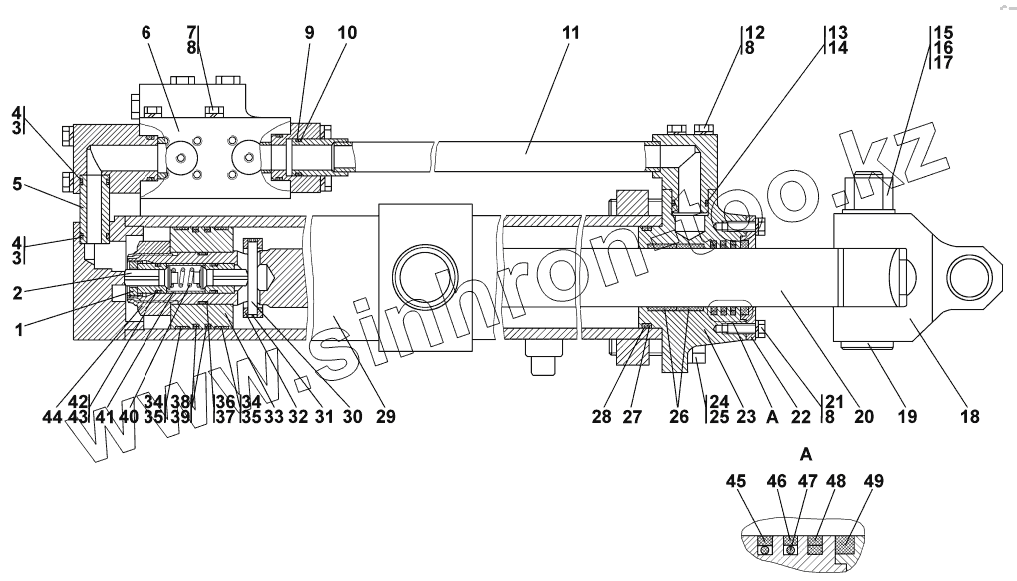

Каталог запасных частей к технике: Промтрактор Т-15.02K. Гидроцилиндр
1501-26-501-03-20СП-20SP
1501-26-501-03СП(SP)
1
2
3
3
4
4
5
5
6
6
7
7
8
8
8
9
10
11
11
12
12
13
14
15
15
16
17
17
18
19
20
20
21
22
23
24
24
25
26
27
28
29
29
30
31
32
33
34
34
35
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1501-26-501-03-20СП-20SP | 1501-26-501-03-20СП-20SP | Гидроцилиндр | |
| 1501-26-501-03СП(SP) | 1501-26-501-03СП(SP) | Гидроцилиндр | |
| 1 | 1501-26-622 | Заглушка | |
| 2 | 1501-26-507СП(SP) | Клапан | |
| 3 | 2701-28-158 | Кольцо защитное | |
| 4 | 025-030-30-2-51-1668 | Кольцо ГОСТ 9833-73 | |
| 5 | 1501-26-619 | Втулка | |
| 5 | 1501-26-619-20 | Втулка | |
| 6 | 1501-26-508СП(SP) | Устройство перепускное | |
| 6 | 1501-26-508-20СП(SP) | Устройство перепускное | |
| 7 | 280391 | Болт 3М12х1,25-6gх105 | |
| 7 | 280391-20 | Болт 3М12х1,25-6gх105 | |
| 8 | ГОСТ6402-70 | Шайба | |
| 9 | ГОСТ18829-73 | Кольцо | |
| 10 | 46-26-1546 | Кольцо уплотнительное | |
| 11 | 1501-26-504-02-20СП(SP) | Трубопровод | |
| 11 | 1501-26-504-02СП(SP) | Трубопровод | |
| 12 | 280385 | Болт М12х1,25-6gх80.109.40Х.019 ГОСТ 7795-70 | |
| 12 | 280385-20 | Болт М12х1,25-6gх80.109.40Х.029 ГОСТ 7795-70 | |
| 13 | 2501-98-550 | Кольцо защитное | |
| 14 | 032-038-36-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 15 | 300431 | Гайка М30х2-6Н.8.019 ГОСТ 5918-73 | |
| 15 | 300431-20 | Гайка М30х2 ГОСТ 5918-73 | |
| 16 | Шплинт6,3x71 | Шплинт 6,3x71 | |
| 17 | 310410-01 | Шайба 30.01.10.019 ГОСТ 11371-78 | |
| 17 | 310410-01-20 | Шайба 30.01.10.0221 ГОСТ 11371-78 | |
| 18 | 1101-26-678 | Проушина | |
| 19 | 1501-26-509СП(SP) | Палец | |
| 20 | 1101-26-676-03 | Шток | |
| 20 | 1101-26-676-03-20 | Шток | |
| 21 | ГОСТ7796-70 | Болт | |
| 22 | 1501-26-616-01 | Скребок | |
| 23 | 1501-26-640 | Крышка | |
| 24 | 280830 | Болт М24х2-6gх70.109.40Х019 ГОСТ 7796-70 | |
| 24 | 280830-20 | Болт М24х2-6gх70.109.40Х029 ГОСТ 7796-70 | |
| 25 | ГОСТ6402-70 | Шайба | |
| 26 | Е22Т-063-30-2,5 | Кольцо опорно-направляющее штоковое Е22Т-063-30-2,5 | |
| 27 | 1501-26-629 | Кольцо защитное | |
| 28 | ГОСТ18829-73 | Кольцо | |
| 29 | 1501-26-502-03СП(SP) | Корпус | |
| 29 | 1501-26-502-03-20СП(SP) | Корпус | |
| 30 | 1501-26-625 | Палец | |
| 31 | 585761 | Кольцо | |
| 32 | 1501-26-624 | Втулка | |
| 33 | 1501-26-611 | Поршень | |
| 34 | 1501-26-612 | Втулка опорная | |
| 35 | Е21Т-110-12-3,0 | Поршневое опорно-направляющее кольцо Е21Т-110-12-3,0 | |
| 36 | 440005 | Шайба защитная | |
| 37 | 042-050-46-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 38 | 1501-26-613 | Кольцо уплотнительное | |
| 39 | 090-100-58-2-51-1668 | Кольцо 090-100-58-2-51-1668 | |
| 40 | 38327 | Пружина | |
| 41 | 1501-26-623 | Проставка | |
| 42 | 46-93-607-01 | Кольцо защитное | |
| 43 | 026-032-36-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 44 | 1101-26-615 | Гайка специальная | |
| 45 | Е01-063-12 | Уплотнение штоковое Е01-063-12 | |
| 46 | 312001-26-109-01 | Кольцо уплотнительное | |
| 47 | 070-080-58-2-51-1668 | Кольцо 070-080-58-2-51-1668 | |
| 48 | Е50-А-063-72 | Грязесъемник | |
| 49 | 2501-93-506-04СП(SP) | Грязесъемник 3-d |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
