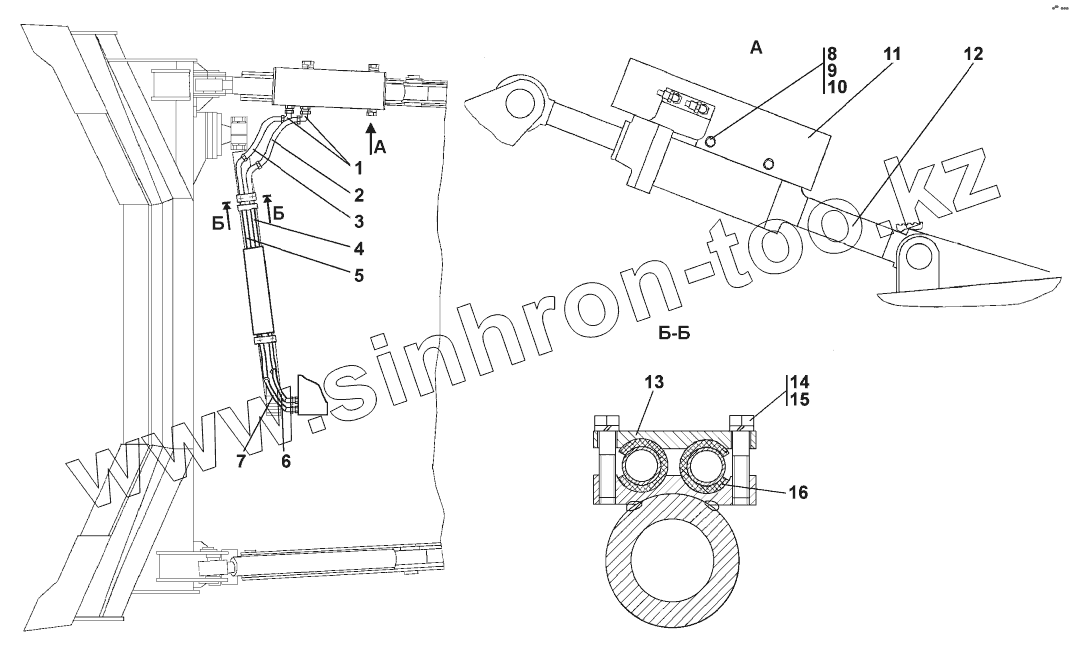

Каталог запасных частей к технике: Промтрактор Т-15.02K. Гидросистема бульдозерного оборудования
011501-93-500-20СП-20(SP)
011501-93-500СП(SP)
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
9
10
10
11
11
12
12
13
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 011501-93-500-20СП-20(SP) | 011501-93-500-20СП-20(SP) | Гидросистема бульдозерного оборудования | |
| 011501-93-500СП(SP) | 011501-93-500СП(SP) | Гидросистема бульдозерного оборудования | |
| 1 | 46-26-314СП(SP) | Угольник | |
| 1 | 46-26-314-20СП(SP) | Угольник | |
| 2 | 012001-93-512-03СП(SP) | Рукав высокого давления | |
| 2 | 012001-93-512-03-20СП(SP) | Рукав высокого давления | |
| 3 | 012001-93-512-02СП(SP) | Рукав высокого давления | |
| 3 | 012001-93-512-02-20СП(SP) | Рукав высокого давления | |
| 4 | 011101-93-570-01СП(SP) | Трубопровод | |
| 4 | 011101-93-570-01-20СП(SP) | Трубопровод | |
| 5 | 011101-93-570-02СП(SP) | Трубопровод | |
| 5 | 011101-93-570-02-20СП(SP) | Трубопровод | |
| 6 | 012001-93-512СП(SP) | Рукав высокого давления d.16 армированный | |
| 6 | 012001-93-512-20СП-20SP | Рукав высокого давления | |
| 7 | 012001-93-512-01СП(SP) | Трубопровод | |
| 7 | 012001-93-512-01-20СП(SP) | Рукав высокого давления | |
| 8 | ГОСТ7796-70 | Болт | |
| 9 | ГОСТ6402-70 | Шайба | |
| 10 | 310320 | Шайба 20.04.20.019 ГОСТ 6958-78 | |
| 10 | 310320-20 | Шайба 20.04.20.0221 ГОСТ 6958-78 | |
| 11 | 011501-93-509СП(SP) | Кожух | |
| 11 | 011501-93-509-20СП-20SP | Кожух | |
| 12 | 011501-93-502СП(SP) | Гидрораскос d.160 | |
| 12 | 011501-93-502-20СП-20SP | Гидрораскос | |
| 13 | 011101-93-518 | Планка | |
| 13 | 011101-93-518-20 | Планка | |
| 14 | ГОСТ7795-70 | Болт | |
| 15 | ГОСТ6402-70 | Шайба | |
| 16 | 400354-02 | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
