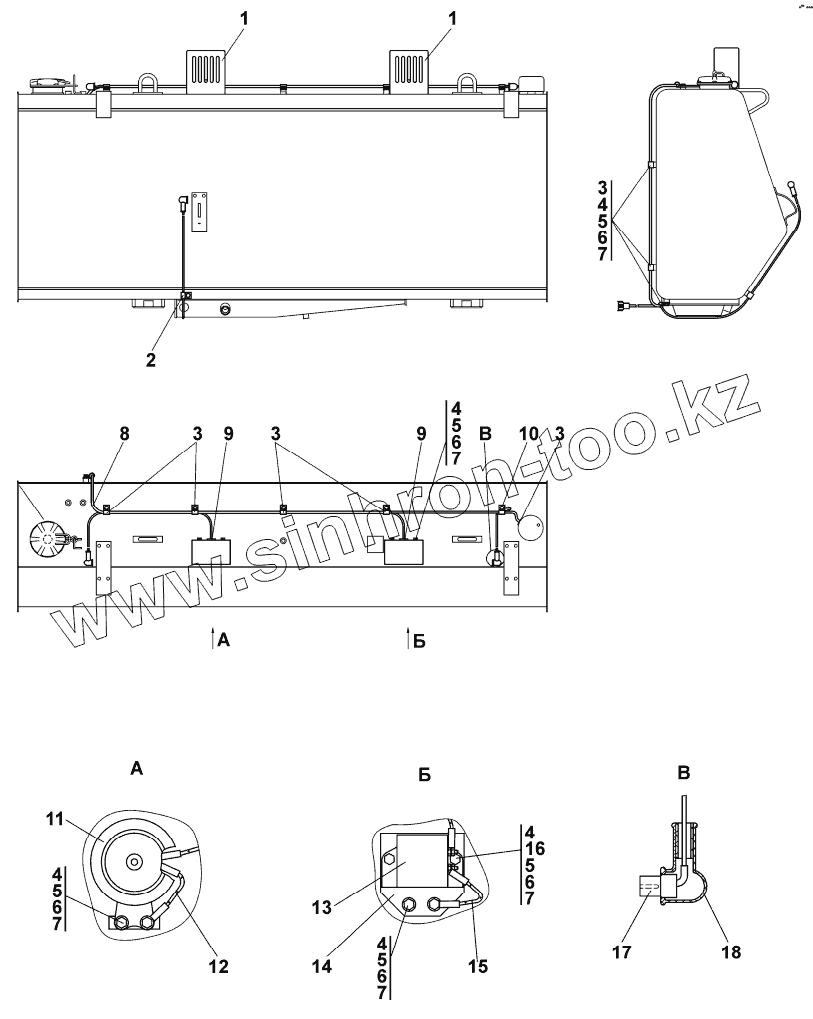

Каталог запасных частей к технике: Промтрактор Т-15.02K. Электрооборудование топливного бака
1526-10-14СП(SP)
1
1
2
3
3
3
3
4
4
4
4
4
5
5
5
5
5
6
6
6
6
6
6
7
7
7
7
7
8
8
9
9
10
11
11
11
12
12
13
14
14
15
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1526-10-14СП(SP) | 1526-10-14СП(SP) | Электрооборудование топливного бака | |
| 1 | 4002-10-13 | Кожух | |
| 1 | 4002-10-13-20 | Кожух | |
| 2 | 700-41-3310 | Хомутик | |
| 3 | 700-41-3179 | Хомутик | |
| 4 | ГОСТ7796-70 | Болт | |
| 5 | ГОСТ6402-70 | Шайба | |
| 6 | 310150 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 6 | 310150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 7 | ГОСТ11371-78 | Шайба | |
| 8 | 1526-10-110СП(SP) | Жгут ТБ | |
| 8 | 1526-10-110-20СП(SP) | Жгут ТБ | |
| 9 | 700-40-6695 | Кольцо | |
| 10 | 415119 | Хомутик | |
| 11 | 457374217301 | Сигнал звуковой безрупорный | |
| 11 | 457374217400 | Сигнал звуковой, безрупорный С313-Э | |
| 11 | 457374217510 | Сигнал звуковой безрупорный С313-Т | |
| 12 | 2501-10-129-22СП(SP) | Провод | |
| 12 | 2501-10-129-22-20СП-20SP | Провод | |
| 13 | ELT248 | Сигнал звуковой | |
| 14 | 1106-10-14 | Пластина | |
| 14 | 1106-10-14-20 | Пластина | |
| 15 | 2502-10-151-12СП(SP) | Провод | |
| 15 | 2502-10-151-12-20СП-20SP | Провод | |
| 16 | ГОСТ5915-70 | Гайка | |
| 17 | ОСТ37.003.032-88 | Колодка | |
| 18 | 700-40-5607 | Наконечник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
