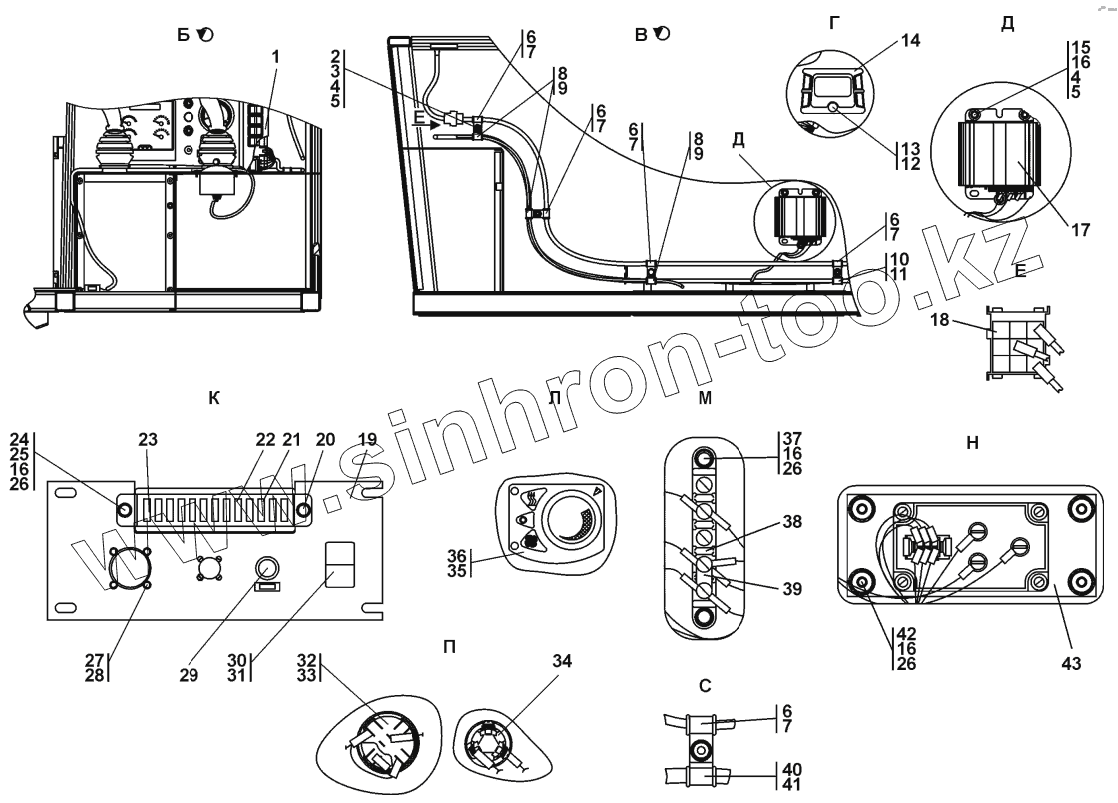

Каталог запасных частей к технике: Промтрактор Т-15.02K. Электрооборудование пола кабины
1
1
2
3
4
4
4
5
5
6
6
6
6
6
7
7
7
7
7
8
8
9
9
10
11
12
13
14
15
16
16
16
16
17
18
19
19
20
21
22
23
24
25
26
26
26
26
27
27
28
29
30
31
32
32
32
33
34
35
36
37
38
39
39
40
41
42
43
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1526-10-109-20СП(SP) | Щиток приборов | |
| 1 | 1526-10-109СП(SP) | Щиток приборов | |
| 2 | ГОСТ7796-70 | Болт | |
| 3 | ГОСТ6402-70 | Шайба | |
| 4 | 310150 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 4 | 310150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 5 | ГОСТ11371-78 | Шайба | |
| 6 | 700-40-6684-07 | Прокладка | |
| 7 | 415090 | Хомутик | |
| 8 | 700-40-6684-02 | Прокладка | |
| 9 | 415320 | Хомутик | |
| 10 | 700-40-6684-03 | Прокладка | |
| 11 | 700-41-2548 | Хомутик | |
| 12 | винт | Фиксирующий винт | |
| 13 | Крышка | Крышка | |
| 14 | 2,211E+13 | Устройство управления «Easy Start» | |
| 15 | ГОСТ7796-70 | Болт | |
| 16 | ГОСТ6402-70 | Шайба | |
| 17 | ПН24/125 | Преобразователь напряжения | |
| 18 | Колодка | Колодка | |
| 19 | 1526-10-2 | Панель | |
| 19 | 1526-10-2-20 | Панель | |
| 20 | 4573731694 | Блок предохранителей | |
| 21 | 457373152800 | Предохранитель | |
| 22 | 457373152700 | Предохранитель | |
| 23 | 457373152500 | Предохранитель | |
| 24 | ГОСТ17473-80 | Винт | |
| 25 | ГОСТ5915-70 | Гайка | |
| 26 | 310110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 26 | 310110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | |
| 27 | 310050 | Шайба 4.01.08кп.019 ГОСТ 11371-78 | |
| 27 | 310050-20 | Шайба 4.01.08кп.0221 ГСТ 11371-78 | |
| 28 | 4596321017 | Винт 4x16 | |
| 29 | ПС-500 | Розетка штепсельная ПС-500 | |
| 30 | П147-02.17 | Переключатель П147-02.17 | |
| 31 | 60.3710116-08 | Рамка выключателей 60.3710116-08 | |
| 32 | 4573734267 | Выключатель стартера и приборов ВК 353 | |
| 32 | 4573734268 | Выключатель стартера и приборов ВК 353 Э | |
| 32 | 4573734269 | Выключатель стартера и приборов ВК 353 Т | |
| 33 | 157.000 | Гайка | |
| 34 | Ф53710.000ТУ | Выключатель кнопочный | |
| 35 | Шуруп2-3x25.019 | Шуруп | |
| 36 | Мини-регулятор | Мини-регулятор | |
| 37 | ГОСТ7798-70 | Болт | |
| 38 | 17.3723.000 | Панель соединительная 17.3723.000 | |
| 39 | 2706-10-1 | Шинка | |
| 39 | 2706-10-1-20 | Шинка | |
| 40 | 700-40-6684-04 | Прокладка | |
| 41 | 415204 | Хомутик | |
| 42 | ГОСТ7798-70 | Болт | |
| 43 | 4006-10-114СП(SP) | Панель | |
| 43 | 4006-10-114-20СП(SP) | Панель |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
