Каталог запасных частей к технике: Промтрактор Т-15.01Я. 3501-10-169-01СП Блок выключателей
3501-10-169-01-20СП
3501-10-169-01СП
1
1
2
2
3
3
4
4
4
5
5
6
6
7
7
8
8
9
9
11
11
12
12
13
13
14
15
16
16
17
18
19
20
21
21
22
22
22
23
23
24
25
26
26
27
27
28
28
29
29
30
31
31

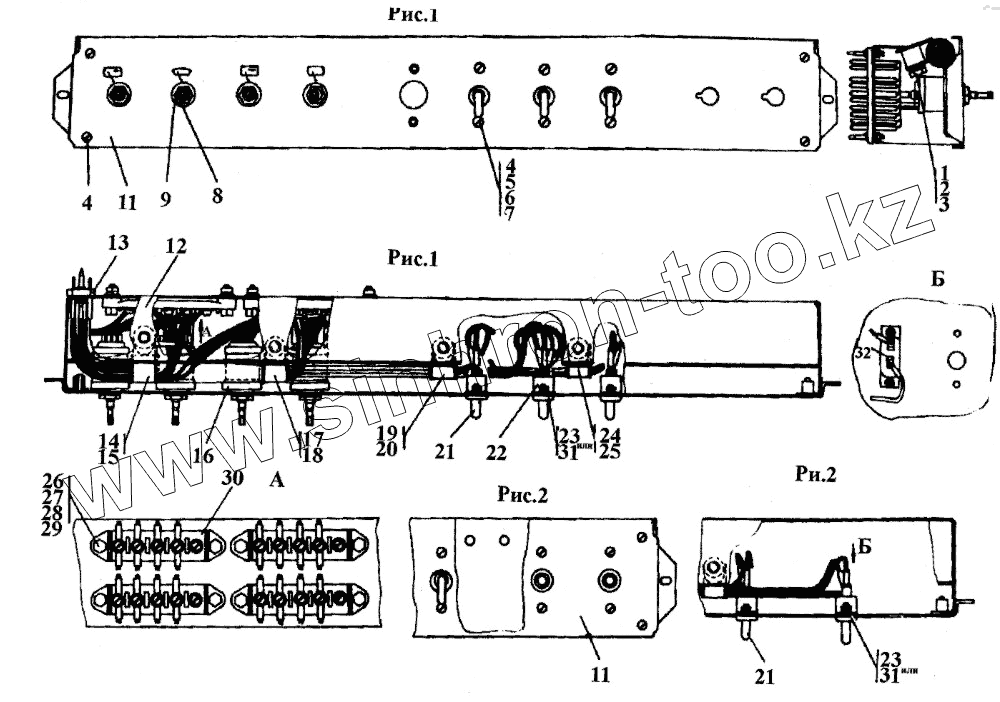

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3501-10-169-01-20СП | 3501-10-169-01-20СП | Блок выключателей | |
| 3501-10-169-01СП | 3501-10-169-01СП | Блок выключателей | |
| 1 | Болт М8-6gх 16.88.35.029 | Болт М8-6gх 16.88.35.029 | |
| 1 | Болт М8-6gх 16.88.35.019 | Болт М8-6gх 16.88.35.019 | |
| 2 | Шайба 8Т.65Г.0221 | Шайба 8Т.65Г.0221 | |
| 2 | Шайба 8Т.65Г.019 | Шайба 8Т.65Г.019 | |
| 3 | 310150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 3 | 310150 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 4 | Винт ВМ4-6gх12.58C.016 | Винт ВМ4-6gх12.58C.016 | |
| 4 | Винт ВМ4-6gх12.58С.026 | Винт ВМ4-6gх12.58С.026 | |
| 5 | Гайка М4-7Н.6.026 | Гайка М4-7Н.6.026 | |
| 5 | Гайка М4-7Н.6.016 | Гайка М4-7Н.6.016 | |
| 6 | Шайба 4.65Г.0221 | Шайба 4.65Г.0221 | |
| 6 | Шайба 4.65Г.019 | Шайба 4.65Г.019 | |
| 7 | 310050 | Шайба 4.01.08кп.019 ГОСТ 11371-78 | |
| 7 | 310050-20 | Шайба 4.01.08кп.0221 ГСТ 11371-78 | |
| 8 | 300220-20 | Гайка М12х1,25-6Н.04.029 ГОСТ 15522-70 | |
| 8 | 300220 | Гайка М12х1,25-6Н.04.019 ГОСТ 15522-70 | |
| 9 | 310220-20 | Шайба 12х0,5.08кп.0221 ГОСТ 11371-78 | |
| 9 | 310220 | Шайба 12х0,5.01.08кп.019 ГОСТ 11371-78 | |
| 11 | 3501-10-5-20 | Щиток | |
| 11 | 3501-10-5 | Щиток | |
| 12 | 3501-10-109-20СП | Кожух | |
| 12 | 3501-10-109СП | Кожух | |
| 13 | 3501-10-168СП | Жгут | |
| 13 | 3501-10-168-20СП | Жгут | |
| 14 | 700-40-6684-03 | Прокладка | |
| 15 | 700-41-3307 | Хомутик | |
| 16 | 3501-10-170СП | Переключатель стеклоочистителя и стеклоомывателя | |
| 16 | 3501-10-170-20СП | Переключатель стеклоочистителя и стеклоомывателя | |
| 17 | 700-40-6684-04 | Прокладка | |
| 18 | 700-41-3179 | Хомутик | |
| 19 | 415119 | Хомутик | |
| 20 | 700-40-6684-06 | Прокладка | |
| 21 | 3501-10-25 | Колпачок | |
| 22 | Переключатель В-45М | Переключатель В-45М | |
| 22 | Переключатель В-45М, экспорт | Переключатель В-45М, экспорт | |
| 22 | Переключатель В-45М, Т | Переключатель В-45М, Т | |
| 23 | 400410 | Манжета | |
| 24 | 415090 | Хомутик | |
| 25 | 700-40-6684-07 | Прокладка | |
| 26 | Болт М6-6gх20.58.029 | Болт М6-6gх20.58.029 | |
| 26 | Болт М6-6gх20.58.019 | Болт М6-6gх20.58.019 | |
| 27 | Гайка М6-7Н.6.029 | Гайка М6-7Н.6.029 | |
| 27 | Гайка М6-7Н.6.019 | Гайка М6-7Н.6.019 | |
| 28 | Шайба 6Т.65Г.0221 | Шайба 6Т.65Г.0221 | |
| 28 | Шайба 6Т.65Г.019 | Шайба 6Т.65Г.019 | |
| 29 | 310110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 29 | 310110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | |
| 30 | Панель соединительная 17.3723.000 | Панель соединительная 17.3723.000 | |
| 31 | 400428 | Манжета |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
