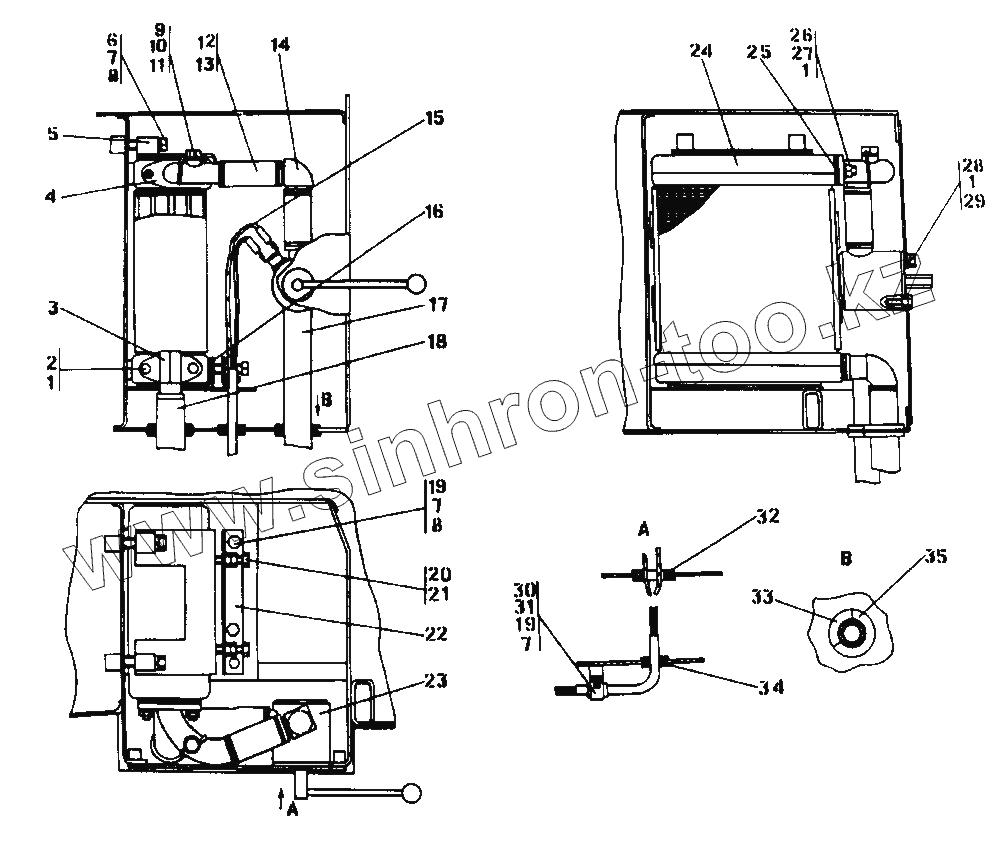

Каталог запасных частей к технике: Промтрактор Т-15.01Я. 2502-43-40СП Установка обогревателя кабины
2502-43-40СП
1
1
1
2
3
4
5
6
7
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2502-43-40СП | 2502-43-40СП | Установка обогревателя кабины | |
| 1 | Шайба 10.0Т | Шайба 10.0Т | |
| 2 | Болт М10-6gх30 | Болт М10-6gх30 | |
| 3 | 2502-43-75СП | Патрубок | |
| 4 | 2502-43-42СП | Патрубок | |
| 5 | 404-47-114СП | Кронштейн | |
| 6 | Болт М8-6gх70 | Болт М8-6gх70 | |
| 7 | Шайба 8Т | Шайба 8Т | |
| 8 | 310150 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 9 | 46-43-313 | Прокладка | |
| 10 | 700-37-2077 | Пробка | |
| 11 | Проволока КС 1,6 | Проволока КС 1,6 | |
| 12 | Хомут стяжной червячный 1045-2-У-01ТУ | Хомут стяжной червячный 1045-2-У-01ТУ | |
| 13 | 461201-03 | Рукав | |
| 14 | 2502-43-44СП | Трубопровод | |
| 15 | 2502-43-67СП | Жгут | |
| 16 | 404-47-113СП | Уголок | |
| 17 | 461201-32 | Рукав | |
| 18 | 461201-30 | Рукав | |
| 19 | Болт М8-6gх16 | Болт М8-6gх16 | |
| 20 | Болт М8-6gх30 | Болт М8-6gх30 | |
| 21 | Гайка М8 | Гайка М8 | |
| 22 | 404-47-112СП | Уголок | |
| 23 | 2502-43-74СП | Кран-распределитель | |
| 24 | 3502-60-134СП | Радиатор | |
| 25 | 700-40-6097 | Прокладка | |
| 26 | 295220 | Шпилька | |
| 27 | Гайка М10 | Гайка М10 | |
| 28 | Болт М10-6gх20 | Болт М10-6gх20 | |
| 29 | 310170 | Шайба 10.01.10.019 ГОСТ 11371-78 | |
| 30 | 415090 | Хомутик | |
| 31 | 700-40-6684-07 | Прокладка | |
| 32 | 400354-02 | Втулка | |
| 33 | 407-43-65 | Прокладка | |
| 34 | 700-40-6653 | Втулка | |
| 35 | 700-40-3141 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
