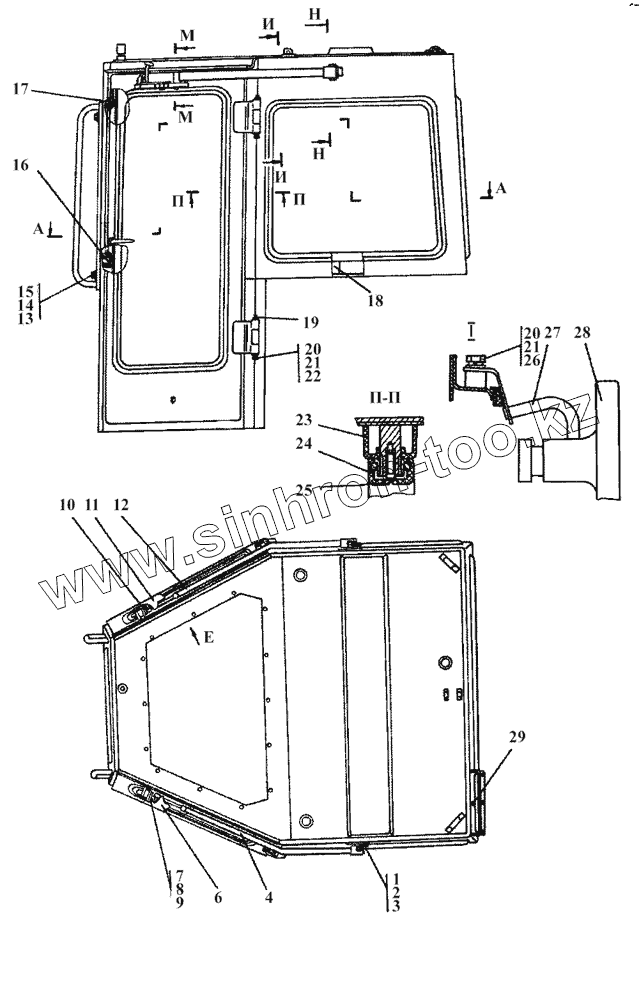

Каталог запасных частей к технике: Промтрактор Т-15.01Я. 2501-59-1СП Кабина
2501-59-1-20СП
2501-59-1СП
1
2
3
3
4
4
5
5
7
8
8
9
10
11
11
12
12
13
13
14
15
15
16
17
18
19
19
20
20
21
21
22
22
23
24
24
25
25
25
26
26
27
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2501-59-1-20СП | 2501-59-1-20СП | Кабина | |
| 2501-59-1СП | 2501-59-1СП | Кабина | |
| 1 | Болт М10х30 | Болт М10х30 | |
| 2 | Шайба 10.0Т.65Г | Шайба 10.0Т.65Г | |
| 3 | 310170 | Шайба 10.01.10.019 ГОСТ 11371-78 | |
| 3 | 310170-20 | Шайба 10.01.10.0221 ГОСТ 11371-78 | |
| 4 | 2501-59-157СП | Балка | |
| 4 | 2501-59-157-20СП | Балка | |
| 5 | 2501-59-160-01-20СП | Фиксатор | |
| 5 | 2501-59-160-01СП | Фиксатор | |
| 7 | Болт М6х16 | Болт М6х16 | |
| 8 | 310110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 8 | 310110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | |
| 9 | Шайба 6Т.65Г | Шайба 6Т.65Г | |
| 10 | 2501-59-186 | Пластина | |
| 11 | 2501-59-160-20СП | Фиксатор | |
| 11 | 2501-59-160СП | Фиксатор | |
| 12 | 2501-59-157-01-20СП | Балка | |
| 12 | 2501-59-157-01СП | Балка | |
| 13 | 310210-20 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 | |
| 13 | 310210 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 14 | Шайба 14.0Т.65Г | Шайба 14.0Т.65Г | |
| 15 | 280320 | Болт М12х1,25-6gх20.58.019 ГОСТ 7796-70 | |
| 15 | 280320-20 | Болт М12х1,25-6gх20.58.029 ГОСТ 7796-70 | |
| 16 | 2501-59-147-04 | Лист | |
| 17 | 2501-59-147-05 | Лист | |
| 18 | 2501-59-149 | Панель | |
| 19 | Масленка 1.2.Кд6хр | Масленка 1.2.Кд6хр | |
| 19 | Масленка 1.2.Ц6 | Масленка 1.2.Ц6 | |
| 20 | Болт М8х20 | Болт М8х20 | |
| 21 | Шайба 8Т.65Г | Шайба 8Т.65Г | |
| 22 | 310140 | Шайба 8.01.10.019 ГОСТ 6958-78 | |
| 22 | 310140-20 | Шайба 8.01.10.0221 ГОСТ 6958-78 | |
| 23 | 2501-59-157 | Кожух | |
| 24 | 2501-59-135СП | Ручка | |
| 24 | 2501-59-135-20СП | Ручка | |
| 25 | Гайка М12 | Гайка М12 | |
| 25 | 2501-59-102-20 | Винт | |
| 25 | 2501-59-102 | Винт | |
| 26 | 310150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 26 | 310150 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 27 | 2501-59-150СП | Кронштейн | |
| 27 | 2501-59-150-20СП | Кронштейн | |
| 28 | 7008201010-1 | Зеркало | |
| 29 | 7879-4204-01 | Пробка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
