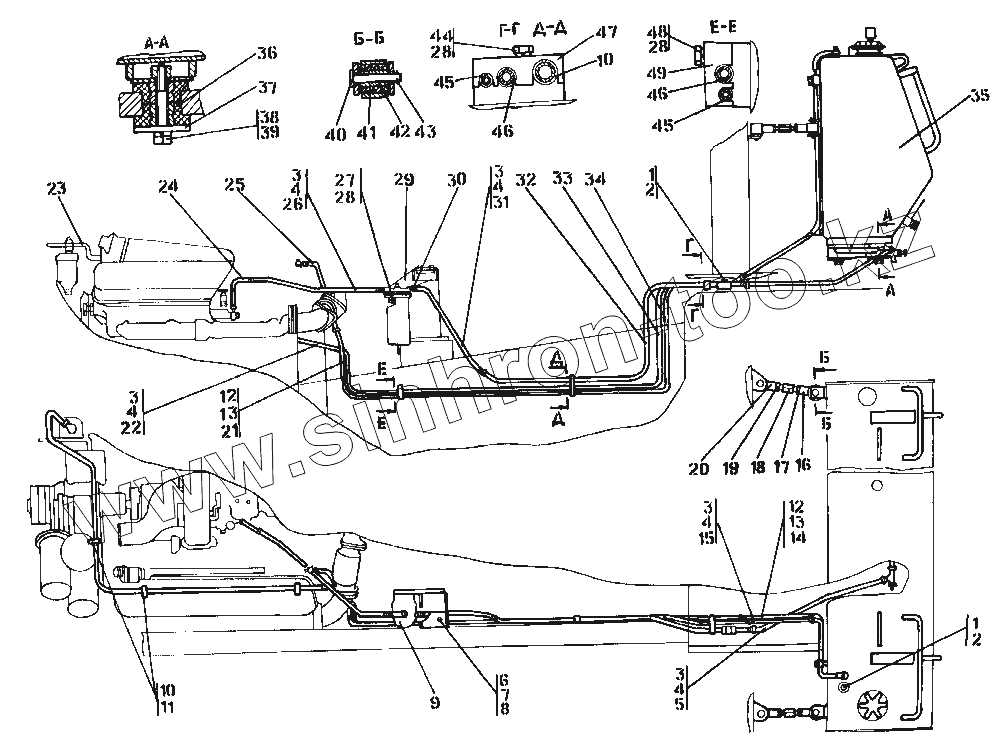

Каталог запасных частей к технике: Промтрактор Т-15.01Я. 1502-25-1СП Установка топливного бака
1502-25-1-20СП
1502-25-1СП
1
1
2
2
3
3
3
3
3
4
4
4
4
4
5
5
6
7
8
8
9
10
10
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
20
20
21
21
22
22
23
23
24
24
25
26
26
27
28
28
28
29
29
30
31
31
32
32
33
33
34
34
35
35
36
37
38
38
39
40
41
42
42
43
44
45
45
46
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1502-25-1-20СП | 1502-25-1-20СП | Установка топливного бака | |
| 1502-25-1СП | 1502-25-1СП | Установка топливного бака | |
| 1 | 700-37-2077-20 | Пробка | |
| 1 | 700-37-2077 | Пробка | |
| 2 | Кольцо 12х16 МН 4152-62 | Кольцо 12х16 МН 4152-62 | |
| 3 | 415190-02СП | Хомут | |
| 4 | Хомут стяжной червячный 1028-У-02 | Хомут стяжной червячный 1028-У-02 | |
| 5 | 460601-29-20 | Рукав | |
| 5 | 460601-29 | Рукав | |
| 6 | Болт М12х1,25-6gх25 | Болт М12х1,25-6gх25 | |
| 7 | Шайба 12.0Т.65Г | Шайба 12.0Т.65Г | |
| 8 | 310210-20 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 | |
| 8 | 310210 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 9 | Фильтр грубой очистки топлива | Фильтр грубой очистки топлива | |
| 10 | 700-40-6684-05 | Прокладка | |
| 11 | 700-41-2866 | Хомут | |
| 12 | 415190СП | Хомут | |
| 13 | Хомут стяжной червячный 11018-У-01 | Хомут стяжной червячный 11018-У-01 | |
| 14 | 460401-09 | Рукав | |
| 14 | 460401-09-20 | Рукав | |
| 15 | 460601-13 | Рукав | |
| 15 | 460601-13-20 | Рукав | |
| 16 | 2501-25-33-01-20СП | Втулка | |
| 16 | 2501-25-33-01СП | Втулка | |
| 17 | 300265-20 | Гайка М16х1,5LН-6Н.8.029 ГОСТ 5915-70 | |
| 17 | 300268 | Гайка М16х1,51Hх6H | |
| 18 | 2001-25-27 | Стержень | |
| 18 | 2001-25-27-20 | Стержень | |
| 19 | Гайка М16х1,5-6Н | Гайка М16х1,5-6Н | |
| 20 | 2501-25-33-20СП | Втулка | |
| 20 | 2501-25-33СП | Втулка | |
| 21 | 460401-05 | Рукав | |
| 21 | 460401-05-20 | Рукав | |
| 22 | 460601-11-20 | Рукав | |
| 22 | 460601-11 | Рукав | |
| 23 | 2002-25-11СП | Трубопровод | |
| 23 | 2002-25-11-20СП | Трубопровод | |
| 24 | 1502-25-28СП | Трубопровод | |
| 24 | 1502-25-28-20СП | Трубопровод | |
| 25 | 1502-25-29СП | Трубопровод | |
| 26 | 460601-15 | Рукав | |
| 26 | 460601-15-20 | Рукав | |
| 27 | Болт М8-6gх25 | Болт М8-6gх25 | |
| 28 | Шайба 8Т.65Г | Шайба 8Т.65Г | |
| 29 | 1502-25-27-20СП | Кронштейн | |
| 29 | 1502-25-27СП | Кронштейн | |
| 30 | 1502-25-10 | Наконечник | |
| 31 | 460601-21 | Рукав | |
| 31 | 460601-21-20 | Рукав | |
| 32 | 1502-25-24СП | Трубопровод | |
| 32 | 1502-25-24-20СП | Трубопровод | |
| 33 | 1502-25-25СП | Трубопровод | |
| 33 | 1502-25-25-20СП | Трубопровод | |
| 34 | 1502-25-26-20СП | Трубопровод | |
| 34 | 1502-25-26СП | Трубопровод | |
| 35 | 2001-25-10СП | Бак топливный | |
| 35 | 2001-25-10-20СП | Бак топливный | |
| 36 | 2501-25-37СП | Амортизатор | |
| 37 | 2501-26-341 | Шайба | |
| 38 | 280570-20 | Болт М16х1,5-6gх105.88.40Х029 ГОСТ 7795-70 | |
| 38 | 280570 | Болт М16х1,5-6gх105.88.40Х019 ГОСТ 7795-70 | |
| 39 | Шайба 16.0Т.65Г | Шайба 16.0Т.65Г | |
| 40 | 470570 | Ось 6-16в12х75.40Х2.28. . .35Ц9хр ГОСТ 9650-80 | |
| 41 | 400093 | Втулка | |
| 42 | 2501-25-108-20 | Втулка | |
| 42 | 2501-25-108 | Втулка | |
| 43 | Шплинт 4х40 | Шплинт 4х40 | |
| 44 | Болт М8-6gх35 | Болт М8-6gх35 | |
| 45 | 700-40-6684-08 | Прокладка | |
| 46 | 700-40-6684-07 | Прокладка | |
| 47 | 2502-25-2 | Хомут | |
| 48 | Болт М8-6gх30 | Болт М8-6gх30 | |
| 49 | 1502-25-7 | Прижим |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
