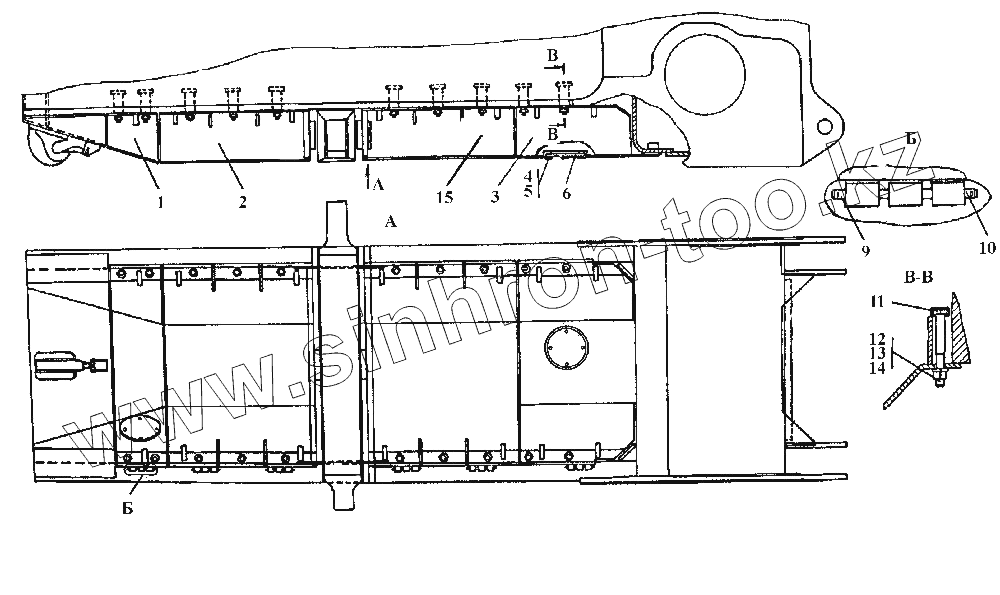

Каталог запасных частей к технике: Промтрактор Т-15.01Я. 1501-64-1СП Установка кожухов

Тип техники

Марка

Модель

Схема

1501-64-1-20СП

1501-64-1СП

1

1

2

2

3

3

4

5

6

6

9

9

10

11

11

12

12

13

13

14

15

15

Позиция на иллюстрации	Заводской номер детали		Название детали
1501-64-1-20СП	1501-64-1-20СП		Установка кожухов
1501-64-1СП	1501-64-1СП		Установка кожухов
1	1501-64-10СП		Кожух
1	1501-64-10-20СП		Кожух
2	1501-64-11СП		Кожух
2	1501-64-11-20СП		Кожух
3	1501-64-12СП		Кожух
3	1501-64-12-20СП		Кожух
4	Болт М12х1,25-6gх25		Болт М12х1,25-6gх25
5	Шайба 12.0Т		Шайба 12.0Т
6	46-64-66		Крышка
6	46-64-66-20		Крышка
9	475240		Ось
9	475240-20		Ось
10	Шплинт 3,2х25		Шплинт 3,2х25
11	403-64-31-20		Скоба
11	403-64-31		Скоба
12	280764		Болт М20х1,5-6gх150.109.40Х.019 ГОСТ 7798-70
12	280764-20		Болт М20х1,5-6gх150.109.40Х.029 ГОСТ 7798-70
13	300310		Гайка М20х1,5-6Н.12.40Х.019 ГОСТ 5915-70
13	300310-20		Гайка М20х1,5-6Н.12.40Х029 ГОСТ 5915-70
14	Шайба 20		Шайба 20
15	1501-64-13-20СП		Кожух
15	1501-64-13СП		Кожух

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
