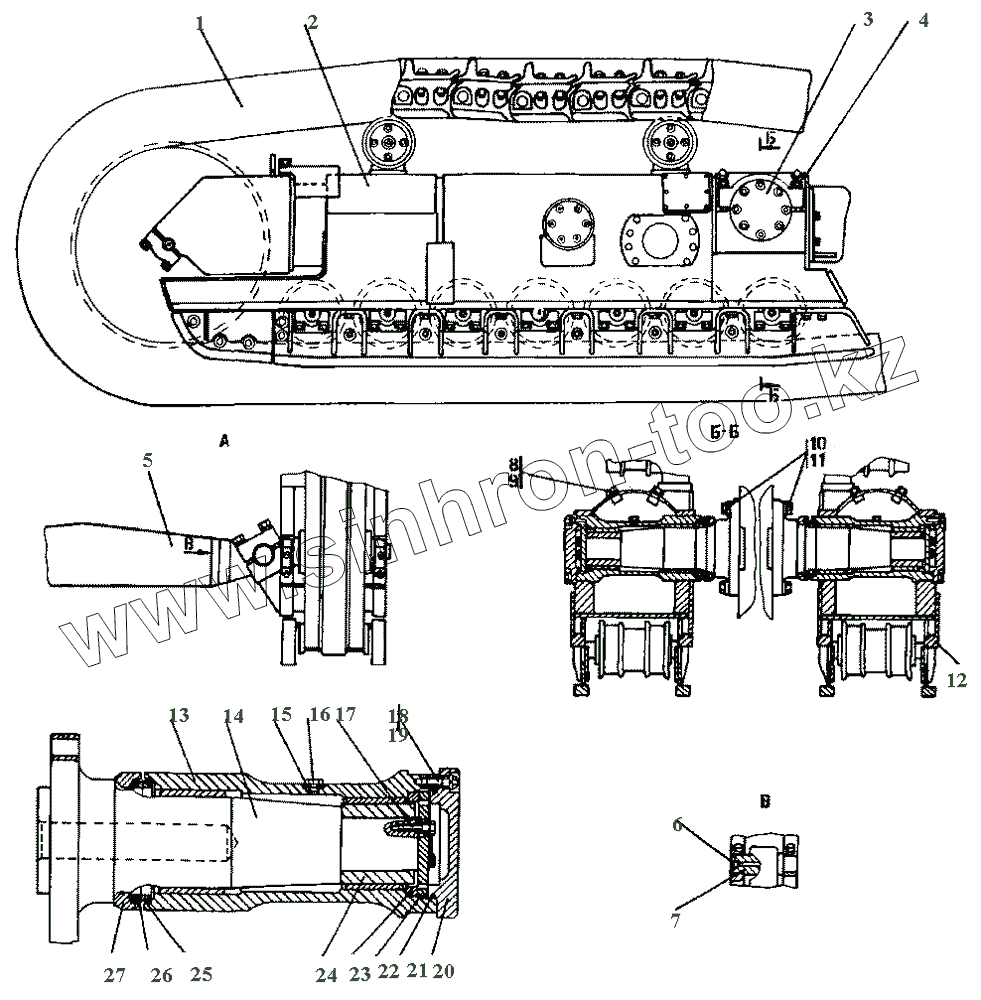

Каталог запасных частей к технике: Промтрактор Т-15.01Я. 1501-21-201СП Система ходовая полужесткая
1501-21-201-20СП
1501-21-201СП
1
1
2
2
3
3
4
4
6
6
7
8
8
9
9
10
10
11
11
13
14
15
15
15
16
16
17
17
18
19
20
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1501-21-201-20СП | 1501-21-201-20СП | Система ходовая полужесткая | |
| 1501-21-201СП | 1501-21-201СП | Система ходовая полужесткая | |
| 1 | 1501-22-1-20СП | Гусеница | |
| 1 | 1501-22-1СП | Гусеница | |
| 2 | 1501-21-203СП | Тележка | |
| 2 | 1501-21-203-20СП | Тележка | |
| 3 | 1501-21-218СП | Шарнир | |
| 3 | 1501-21-218-20СП | Шарнир | |
| 4 | 1501-21-246 | Кожух | |
| 4 | 1501-21-246-20 | Кожух | |
| 6 | 375509-20 | Пробка | |
| 6 | 375509 | Пробка | |
| 7 | 2001-21-59 | Ось | |
| 8 | 700-31-2209-20 | Шайба ГОСТ 11371-78 | |
| 8 | 700-31-2209 | Шайба ГОСТ 11371-78 | |
| 9 | 280520-20 | Болт М16х1,5-6gх30.109.40Х.029 ГОСТ 7796-70 | |
| 9 | 280520 | Болт М16х1,5-6gх30.109.40Х019 ГОСТ 7796-70 | |
| 10 | 315355 | Шайба | |
| 10 | 315355-20 | Шайба | |
| 11 | 280840-20 | Болт М24х2-6gх90.109. 40Х029 ГОСТ 7796-70 | |
| 11 | 280840 | Болт М24х2-6gх90.109.40Х019 ГОСТ 7796-70 | |
| 13 | 1501-21-219СП | Корпус | |
| 14 | 1501-21-260 | Ось | |
| 15 | 1501-21-202СП | Тележка | |
| 15 | 700-40-260-11 | Прокладка | |
| 15 | 1501-21-202-20СП | Тележка | |
| 16 | 375515 | Пробка | |
| 16 | 375515-20 | Пробка | |
| 17 | 280351 | Болт 3М12-6gх40 | |
| 17 | 280351-20 | Болт 3М12-6gх40 | |
| 18 | Болт М12х1,2-6gх40 | Болт М12х1,2-6gх40 | |
| 19 | Шайба 12.0Т | Шайба 12.0Т | |
| 20 | 1501-21-152 | Крышка | |
| 20 | 1501-21-152-20 | Крышка | |
| 21 | Кольцо 160-165-36-2-3 | Кольцо 160-165-36-2-3 | |
| 22 | 1501-21-157 | Фланец | |
| 23 | 1501-21-156 | Кольцо | |
| 24 | 1501-21-155 | Вкладыш | |
| 25 | 400453 | Кольцо упругое | |
| 26 | 1501-21-158 | Кольцо уплотнительное | |
| 27 | 1501-21-153 | Корпус уплотнения |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
