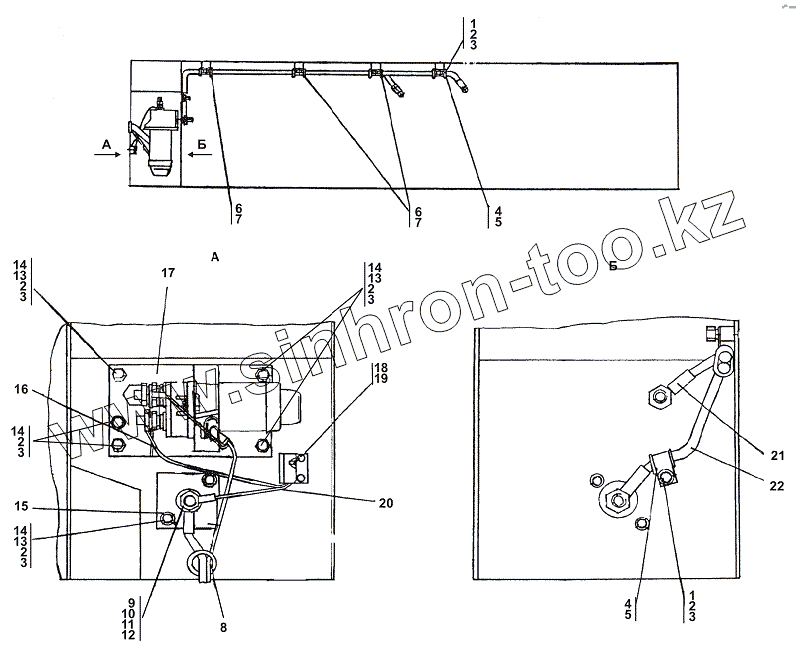

Каталог запасных частей к технике: Промтрактор Т-15.01К. 2001-10-17СП Установка электрооборудования

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
2
2
2
2
3
3
3
3
3
3
3
4
4
5
5
6
6
7
7
8
9
9
10
11
12
12
13
13
13
14
14
14
14
15
15
16
16
17
17
17
18
19
20
20
21
21
22
22
Позиция на иллюстрации Заводской номер детали Название детали
1 Болт М8-6gx16 Болт М8-6gx16
2 Шайба 8Т Шайба 8Т
3 31 0150 Шайба 8 ГОСТ 11371-78
3 31 0150-20 Шайба 8.01.08кп.0221 ГОСТ 11371-78
4 700-40-6684-04 Прокладка
5 700-41-3179 Хомутик
6 700-41-3187 Хомутик
7 700-40-6684-02 Прокладка
8 700-40-6736 Кольцо
9 404-10-16-01 Шпилька
9 404-10-16-01-20 Шпилька
10 Гайка М12 Гайка М12
11 Шайба 12 ОТ Шайба 12 ОТ
12 31 0210 Шайба 12х2.01.08кп.019 ГОСТ 11371-78
12 31 0210-20 Шайба 12х2 ГОСТ 11371-78
13 Гайка М8 Гайка М8
14 Болт М8-6gx25 Болт М8-6gx25
15 2001-10-6 Панель
15 2001-10-6-20 Панель
16 2001-10-110-11СП(SP) Провод
16 2001-10-110-11 -20СП(SP) Провод
17 404-10-184СП(SP) Панель
17 404-10-184-10СП(SP) Панель
17 404-10-184-20СП(SP) Панель
18 Винт В.М3-6gx25 Винт В.М3-6gx25
19 34 6401-1201 Розетка 47К
20 2001-10-110-12СП(SP) Провод
20 2001-10-110-12-20СП -20(SP) Провод
21 2001-10-110-23СП(SP) Провод
21 2001-10-110-23-20СП -20(SP) Провод
22 2001-10-110-07СП(SP) Провод
22 2001-10-110-07-20СП -20(SP) Провод
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
