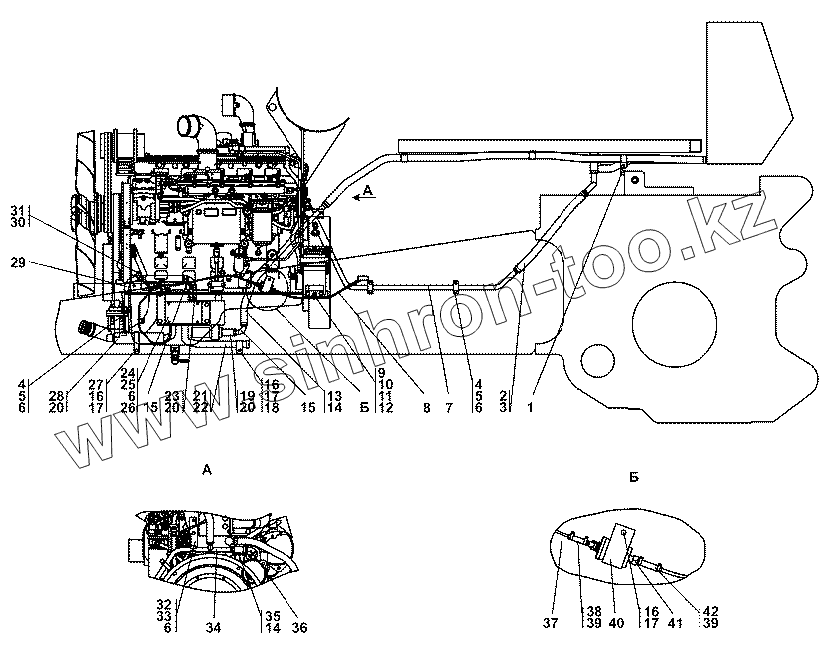

Каталог запасных частей к технике: Промтрактор Т-15.01К. 1506-43-1СП Установка системы подогрева
1506-43-1-20СП(SP)
1506-43-1СП(SP)
1
2
2
3
4
4
5
5
6
6
6
6
7
7
8
9
10
11
12
13
13
14
14
15
15
16
16
16
17
17
17
18
19
20
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
36
37
38
39
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1506-43-1-20СП(SP) | 1506-43-1-20СП(SP) | Установка системы подогрева | |
| 1506-43-1СП(SP) | 1506-43-1СП(SP) | Установка системы подогрева | |
| 1 | 401-10-1 | Угольник | |
| 2 | 46 0901-14 | Рукав | |
| 2 | 46 0901-14-20 | Рукав | |
| 3 | DIN 3017-AS30-45/ 12C7-W2 | Шланговый хомут DIN 3017-AS30-45/ 12C7-W2 | |
| 4 | 2502-43-79 | Прижим | |
| 5 | Болт М12x1,25-6gx40 | Болт М12x1,25-6gx40 | |
| 6 | Шайба 12 ОТ | Шайба 12 ОТ | |
| 7 | 1506-43-15СП(SP) | Трубопровод | |
| 7 | 1506-43-15-20СП(SP) | Трубопровод | |
| 8 | Трубка пластиковая 4x6 | Трубка пластиковая 4x6 | |
| 9 | 700-40-6684-16 | Прокладка | |
| 10 | 700-41-3310 | Хомутик | |
| 11 | Болт М8-6gx16 | Болт М8-6gx16 | |
| 12 | Шайба 8Т | Шайба 8Т | |
| 13 | 46 0801-03 | Рукав | |
| 13 | 46 0801-03-20 | Рукав | |
| 14 | DIN 3017-AS20-32/ 12C7-W2 | Шланговый хомут DIN 3017-AS20-32/ 12C7-W2 | |
| 15 | 1146-43-32СП(SP) | Трубопровод | |
| 16 | Болт М6 | Болт М6 | |
| 17 | Шайба d=6,5 | Шайба d=6,5 | |
| 18 | Хомутик | Хомутик | |
| 19 | Рукав d.20x29 | Рукав d.20x29 | |
| 20 | Хомут стяжной | Хомут стяжной | |
| 21 | Патрубок забора воздуха | Патрубок забора воздуха | |
| 22 | Хомут стяжной | Хомут стяжной | |
| 23 | Рукав d.20x29 | Рукав d.20x29 | |
| 24 | 1146-43-31СП(SP) | Кронштейн | |
| 25 | Болт М12x1,25-6gx25 | Болт М12x1,25-6gx25 | |
| 26 | 31 0210 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 27 | 700-41-3267 | Хомутик | |
| 28 | Труба выхлопная | Труба выхлопная | |
| 29 | 1506-43-13СП(SP) | Трубопровод | |
| 30 | 700-37-2077 | Пробка | |
| 31 | 46-43-313 | Прокладка | |
| 32 | 1506-43-11СП(SP) | Кронштейн | |
| 33 | Болт М12x1,25-6gx30 | Болт М12x1,25-6gx30 | |
| 34 | 1506-43-14СП(SP) | Трубопровод | |
| 35 | 46 0601 | Рукав | |
| 35 | 46 0601-20 | Рукав | |
| 36 | 1506-43-12СП(SP) | Переходник | |
| 37 | Трубка пластиковая 4x25 | Трубка пластиковая 4x25 | |
| 38 | Рукав d.3,5x9,5 | Рукав d.3,5x9,5 | |
| 39 | Хомут стяжной | Хомут стяжной | |
| 40 | Держатель насоса | Держатель насоса | |
| 41 | Топливный насос | Топливный насос | |
| 42 | Рукав d.5x11 | Рукав d.5x11 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
