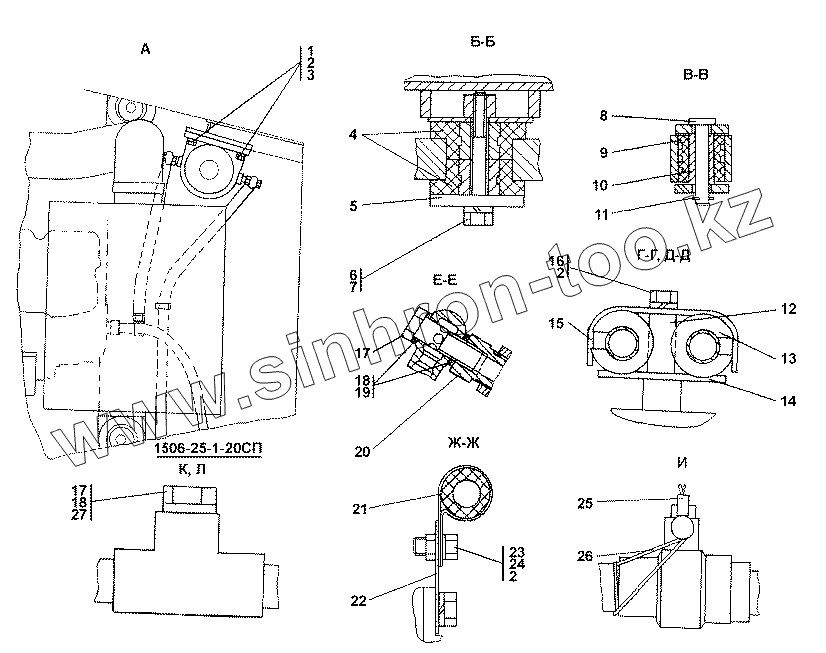

Каталог запасных частей к технике: Промтрактор Т-15.01К. 1506-25-1СП Установка топливного бака

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1506-25-1-20СП(SP)
1
2
2
2
3
3
4
5
6
7
8
9
10
10
11
12
12
13
14
14
15
15
16
17
17
18
18
19
20
20
21
22
22
23
24
25
26
27
Позиция на иллюстрации Заводской номер детали Название детали
1506-25-1-20СП(SP) 1506-25-1-20СП(SP) Установка топливного бака
1 Болт М8-6gx25 Болт М8-6gx25
2 Шайба 8Т Шайба 8Т
3 31 0150-20 Шайба 8.01.08кп.0221 ГОСТ 11371-78
3 31 0150 Шайба 8 ГОСТ 11371-78
4 2501-25-37СП(SP) Амортизатор
5 1101-25-36 Накладка
6 Болт М16x1,5-6gx105 Болт М16x1,5-6gx105
7 Шайба 16 ОТ Шайба 16 ОТ
8 47 0570 Ось 66-19х75.40Х.2. 28...35Ц9хр ГОСТ 9650-80
9 40 0093 Втулка
10 2501-25-108 Втулка
10 2501-25-108-20 Втулка
11 Шплинт 4x40 Шплинт 4x40
12 1102-25-16 Втулка
12 1102-25-16-20 Втулка
13 40 0478 Втулка
14 1102-25-13 Пластина
14 1102-25-13-20 Пластина
15 1102-25-12-20 Накладка
15 1102-25-12 Накладка
16 Болт М8-6gx45 Болт М8-6gx45
17 700-41 -26-22 Болт зажимной
17 700-41 -26-22-20 Болт зажимной
18 46-43-313 Прокладка
19 12x16 МН 4152-62 Кольцо 12x16 МН 4152-62
20 1506-25-4 Наконечник
20 1506-25-4-20 Наконечник
21 700-41-3307 Хомутик
22 2501-10-10 Планка
22 2501-10-10-20 Планка
23 Болт М8-6gx16 Болт М8-6gx16
24 Гайка М8 Гайка М8
25 2001-80-4 Пломба свинцовая
26 Проволока 0,8-О-С Проволока 0,8-О-С
27 700-37-2077-20 Пробка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
