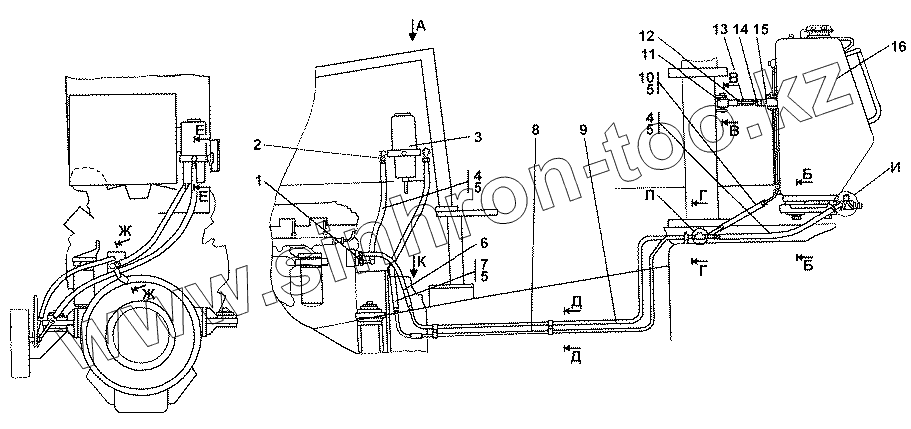

Каталог запасных частей к технике: Промтрактор Т-15.01К. 1506-25-1СП Установка топливного бака

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1506-25-1-20СП(SP)
1506-25-1СП(SP)
1
1
2
2
3
4
4
4
5
5
5
5
6
6
6
7
7
8
8
9
9
10
10
11
11
12
13
13
14
14
15
15
16
16
Позиция на иллюстрации Заводской номер детали Название детали
1506-25-1-20СП(SP) 1506-25-1-20СП(SP) Установка топливного бака
1506-25-1СП(SP) 1506-25-1СП(SP) Установка топливного бака
1 1506-25-13СП(SP) Угольник
1 1506-25-13-20СП(SP) Угольник
2 1146-25-32СП(SP) Переходник
2 1146-25-32-20СП(SP) Переходник
3 FH23211М Фильтр топливный FH23211М
4 404-26-213-11СП(SP) Рукав d.12
4 404-26-213-11-20СП -20(SP) Рукав d.12
5 012-016-25-2-51-1668 Кольцо 012-016-25-2-51-1668
6 312001-25-33СП(SP) Рукав
6 312001-25-33-20СП -20(SP) Pукав
7 404-26-213-15СП(SP) Рукав
7 404-26-213-15-20СП -20(SP) Рукав d.12
8 1506-25-11-20СП(SP) Трубопровод
8 1506-25-11СП(SP) Трубопровод
9 1506-25-12СП(SP) Трубопровод
9 1506-25-12-20СП(SP) Трубопровод
10 404-26-213СП(SP) Рукав d.12
10 404-26-213-20СП(SP) Рукав d.12
11 2501-25-33СП(SP) Втулка
11 2501-25-33-20СП(SP) Втулка
12 Гайка М16x1,5 Гайка М16x1,5
13 2001-25-27 Стержень
13 2001-25-27-20 Стержень
14 30 0265 Гайка М16х1,5-LН-6Н ГОСТ 5915-70
14 30 0265-20 Гайка М16х1,5-LН-6Н ГОСТ 5915-70
15 2501-25-33-01СП(SP) Втулка
15 2501-25-33-01-20СП -20(SP) Втулка
16 2006-25-10СП(SP) Бак топливный
16 2006-25-10-20СП(SP) Бак топливный
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
