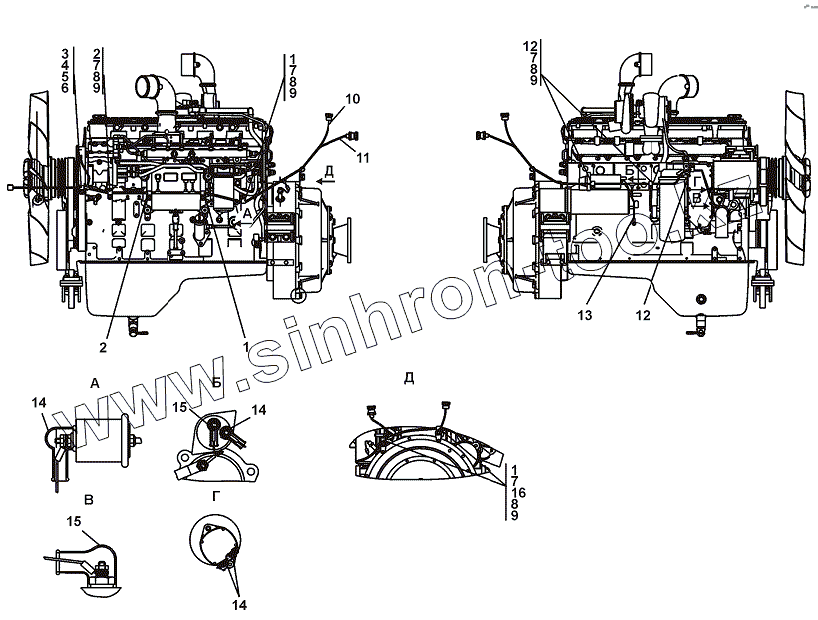

Каталог запасных частей к технике: Промтрактор Т-15.01К. 1506-10-12СП Электрооборудование двигателя

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1506-10-12-20СП(SP)
1506-10-12СП(SP)
1
1
1
2
2
3
4
5
6
6
7
7
7
7
8
8
8
8
9
9
9
9
9
10
10
11
11
12
12
13
13
14
14
14
15
15
16
Позиция на иллюстрации Заводской номер детали Название детали
1506-10-12-20СП(SP) 1506-10-12-20СП(SP) Электрооборудование двигателя
1506-10-12СП(SP) 1506-10-12СП(SP) Электрооборудование двигателя
1 41 5178 Хомутик
2 41 5132 Хомутик
3 41 5090 Хомутик
4 Болт М6-6gx20 Болт М6-6gx20
5 Шайба 6Т Шайба 6Т
6 31 0110 Шайба 6.01.08кп.019 ГОСТ 11371-78
6 31 0110-20 Шайба 6.01.08кп.0221 ГОСТ 11371-78
7 Болт М8 Болт М8
8 Шайба 8Т Шайба 8Т
9 31 0150 Шайба 8 ГОСТ 11371-78
9 31 0150-20 Шайба 8.01.08кп.0221 ГОСТ 11371-78
10 1506-10-100СП(SP) Жгут
10 1506-10-100-20СП(SP) Жгут
11 1506-10-101СП(SP) Жгут
11 1506-10-101-20СП(SP) Жгут
12 700-41-2866 Хомут
13 401-10-111СП(SP) Провод
13 401-10-111-20СП(SP) Провод
14 700-40-5607 Наконечник
15 700-40-5606 Наконечник
16 Гайка М8 Гайка М8
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
