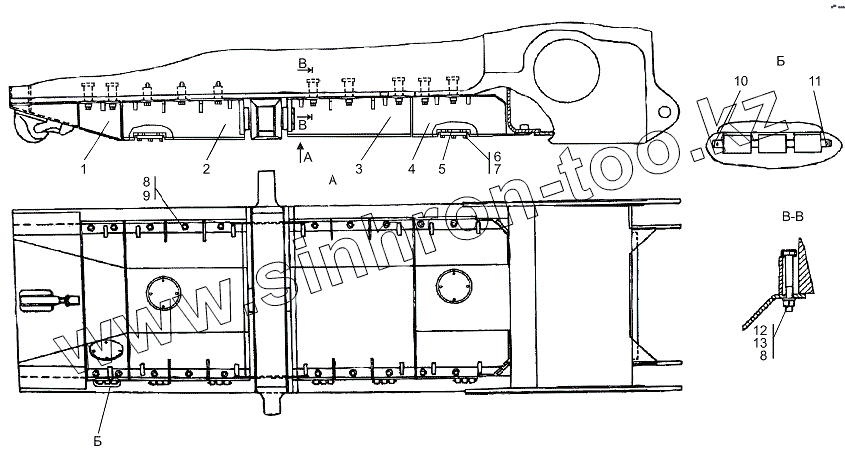

Каталог запасных частей к технике: Промтрактор Т-15.01К. 1501-64-1-02СП Установка кожухов

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1501-64-1-02-20СП(SP)
1501-64-1-02СП(SP)
1
1
2
2
3
3
4
4
5
5
6
7
7
8
8
9
9
10
10
11
12
12
13
13
Позиция на иллюстрации Заводской номер детали Название детали
1501-64-1-02-20СП(SP) 1501-64-1-02-20СП(SP) Установка кожухов
1501-64-1-02СП(SP) 1501-64-1-02СП(SP) Установка кожухов
1 1501-64-10СП(SP) Кожух
1 1501-64-10-20СП(SP) Кожух
2 1501-64-11-02СП(SP) Кожух
2 1501-64-11-02 -20СП(SP) Кожух
3 1501-64-12СП(SP) Кожух
3 1501-64-12-20СП(SP) Кожух
4 1501-64-13СП(SP) Кожух
4 1501-64-13-20СП(SP) Кожух
5 46-64-66 Крышка
5 46-64-66-20 Крышка
6 Болт М12x1,25-6gx25 Болт М12x1,25-6gx25
7 31 0235 Шайба 12x5
7 31 0235-20 Шайба 12x5
8 31 5317 Шайба
9 28 0725 Болт М20х1,5-6gх50 ГОСТ 7796-70
9 28 0725-20 Болт М20х1,5-6gх50.109.40Х.029 ГОСТ 7796-70
10 47 5240 Ось
10 47 5240-20 Ось
11 Шплинт 3,2x25 Шплинт 3,2x25
12 28 0746 Болт M20x1,5-6gx90
12 28 0746-20 Болт M20x1,5-6gx90
13 30 0310 Гайка М20х1,5-6Н.12.40Х.019 ГОСТ 5915-70
13 30 0310-20 Гайка М20х1,5
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
