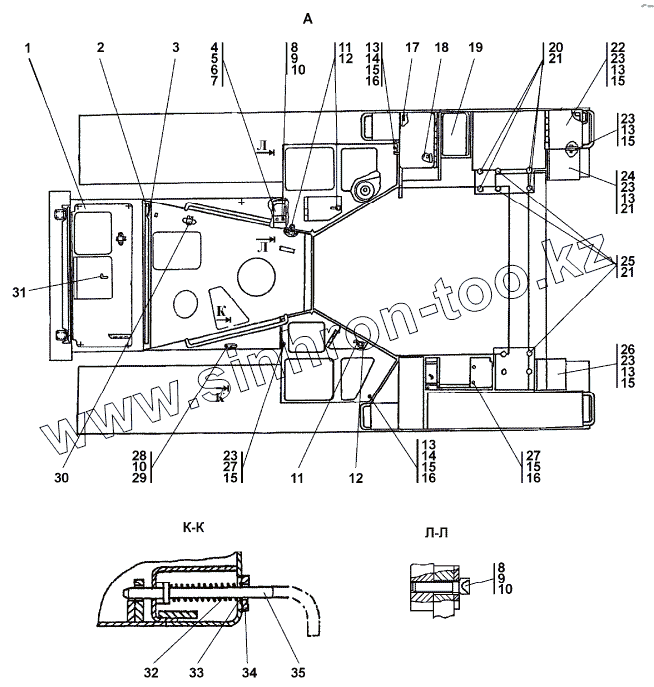

Каталог запасных частей к технике: Промтрактор Т-15.01К. 1501-55-1-02СП Облицовка
1
1
2
2
3
4
4
5
5
6
7
7
8
8
8
9
9
9
10
10
10
11
11
12
12
12
13
13
13
13
13
13
14
14
15
15
15
15
15
15
15
16
16
16
16
17
18
18
19
19
20
20
21
21
21
21
22
22
23
23
23
23
23
23
24
24
25
25
26
26
27
27
28
29
29
30
30
31
32
32
33
33
34
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1501-55-18-20СП(SP) | Крышка | |
| 1 | 1501-55-18СП(SP) | Крышка | |
| 2 | 2001-55-135-20 | Закладка | |
| 2 | 2001-55-135 | Закладка | |
| 3 | 2001-55-178-01 | Прокладка | |
| 4 | 2001-55-34СП(SP) | Кронштейн | |
| 4 | 2001-55-34-20СП(SP) | Кронштейн | |
| 5 | 28 0544 | Болт М16х1,5-6gх45.109.40Х.019 ГОСТ 7796-70 | |
| 5 | 28 0544-20 | Болт М16х1,5-6gх45.109.40Х.029 ГОСТ 7796-70 | |
| 6 | Шайба 16 ОТ | Шайба 16 ОТ | |
| 7 | 31 0270 | Шайба 16 ГОСТ 11371-78 | |
| 7 | 31 0270-20 | Шайба 16.0Т.10.0221 ГОСТ 11371-78 | |
| 8 | 2501-55-574 | Планка | |
| 8 | 2501-55-574-20 | Планка | |
| 9 | 700-31-2295-20 | Пластина стопорная | |
| 9 | 700-31-2295 | Пластина стопорная | |
| 10 | Шайба 8Т | Шайба 8Т | |
| 11 | 2501-55-170СП(SP) | Ручка | |
| 12 | 46-43-105-01 | Кольцо | |
| 12 | 46-43-105-01-10 | Кольцо | |
| 13 | Болт М12x1,25-6gx30 | Болт М12x1,25-6gx30 | |
| 14 | Гайка М12x1,25 | Гайка М12x1,25 | |
| 15 | Шайба 12 ОТ | Шайба 12 ОТ | |
| 16 | 31 0230 | Шайба 12.01.10.019 ГОСТ 6958-78 | |
| 16 | 31 0230-20 | Шайба 12.01.10.0221 ГОСТ 6958-78 | |
| 17 | 40 0085 | Опора | |
| 18 | 2001-55-36СП(SP) | Крышка | |
| 18 | 2001-55-36-20СП(SP) | Крышка | |
| 19 | 2001-55-35-20СП(SP) | Крышка | |
| 19 | 2001-55-35СП(SP) | Крышка | |
| 20 | 28 0845 | Болт М24x2-6gx100 | |
| 20 | 28 0845-20 | Болт М24x2-6gx100 | |
| 21 | 31 0350 | Шайба 24 ГОСТ 11371-78 | |
| 21 | 31 0350-20 | Шайба 24.01.10.0221 ГОСТ 11371-78 | |
| 22 | 2001-55-23СП(SP) | Ящик | |
| 22 | 2001-55-23-20СП(SP) | Ящик | |
| 23 | 31 5211 | Шайба | |
| 23 | 31 5211-20 | Шайба | |
| 24 | 2001-55-26-01СП(SP) | Ступенька | |
| 24 | 2001-55-26-01-20СП (SP) | Ступенька | |
| 25 | 28 0840 | Болт М24х2-6gх90.109.40Х.019 ГОСТ 7796-70 | |
| 25 | 28 0840-20 | Болт М24х2-6gх90.109.40Х. 029 ГОСТ 7796-70 | |
| 26 | 2001-55-26-20СП(SP) | Ступенька | |
| 26 | 2001-55-26СП(SP) | Ступенька | |
| 27 | Болт М12x1,25-6gx40 | Болт М12x1,25-6gx40 | |
| 28 | Болт М8-6gx25 | Болт М8-6gx25 | |
| 29 | 31 0140 | Шайба 8.01.10.019 ГОСТ 6958-78 | |
| 29 | 31 0140-20 | Шайба 8 ГОСТ 6958-78 | |
| 30 | 46-55-228СП(SP) | Хомут | |
| 30 | 46-55-228-20СП(SP) | Хомут | |
| 31 | 2501-55-169СП(SP) | Ручка | |
| 32 | 700-38-2563 | Пружина | |
| 32 | 700-38-2563-20 | Пружина | |
| 33 | 31 0170 | Шайба 10 ГОСТ 11371-78 | |
| 33 | 31 0170-20 | Шайба 10.01.10.0221 ГОСТ 11 371-78 | |
| 34 | 2001-55-150 | Планка | |
| 34 | 2001-55-150-20 | Планка | |
| 35 | 2001-55-25СП(SP) | Ручка |
