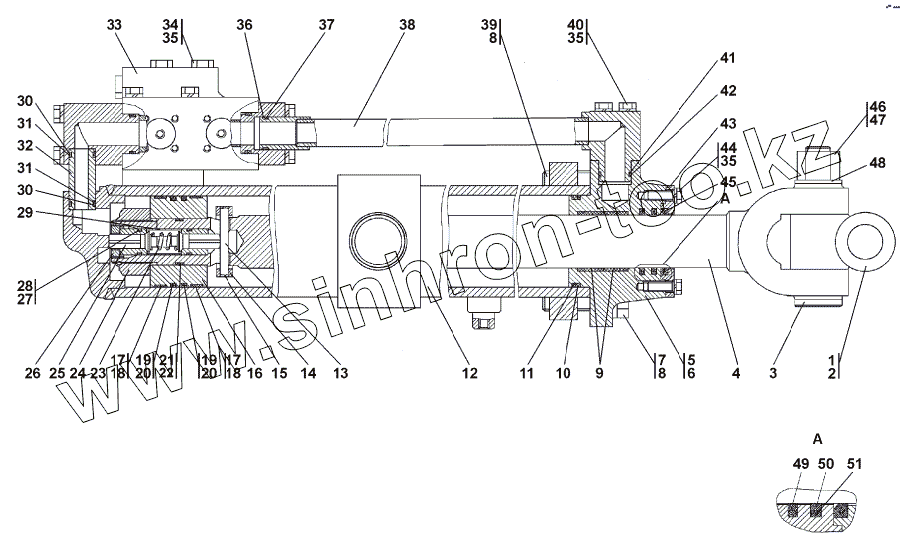

Каталог запасных частей к технике: Промтрактор Т-15.01К. 1501-26-501-02СП Гидроцилиндр
1501-26-501-02-20СП -20(SP)
1501-26-501-02СП(SP)
1
2
3
4
4
5
6
7
7
8
8
9
10
11
12
13
14
15
16
17
17
18
18
19
19
20
20
21
22
23
24
25
26
27
28
29
30
30
31
31
32
32
33
33
34
34
35
35
35
36
37
38
38
39
39
40
41
42
43
44
44
45
46
46
47
48
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1501-26-501-02-20СП -20(SP) | 1501-26-501-02-20СП -20(SP) | Гидроцилиндр | |
| 1501-26-501-02СП(SP) | 1501-26-501-02СП(SP) | Гидроцилиндр | |
| 1 | 1501-26-618 | Шарнир | |
| 2 | 1501-26-632 | Шарнир | |
| 3 | 1501-26-509СП(SP) | Палец | |
| 4 | 1101-26-604-07 | Шток | |
| 4 | 1101-26-604-07-20 | Шток | |
| 5 | 1501-26-614 | Крышка | |
| 6 | 1501-26-634 | Крышка | |
| 7 | 28 0830 | Болт М24х2-6gх70.109.40Х.029 ГОСТ 7796-70 | |
| 7 | 28 0830-20 | Болт М24х2-6gх70.109.40Х.029 ГОСТ 7796-70 | |
| 8 | Шайба 24Т | Шайба 24Т | |
| 9 | Е22Т-063-30-2,5 | Кольцо опорно-направляющее штоковое Е22Т-063-30-2,5 | |
| 10 | 1501-26-629 | Кольцо защитное | |
| 11 | 100-110-58-2-ИРП 1314-1 | Кольцо ГОСТ 9833-73 | |
| 12 | 1501-26-502-02СП(SP) | Корпус | |
| 13 | 1501-26-625 | Палец | |
| 14 | 1501-26-624 | Втулка | |
| 15 | 58 5761 | Кольцо | |
| 16 | 1501-26-611 | Поршень | |
| 17 | 1501-26-612 | Втулка опорная | |
| 18 | Е21Т-110-12-3,0 | Поршневое опорно-направляющее кольцо Е21Т-110-12-3,0 | |
| 19 | 1501-26-613 | Кольцо уплотнительное | |
| 20 | 090-100-58-2-51-1668 | Кольцо 090-100-58-2-51-1668 | |
| 21 | 44 0005 | Шайба защитная | |
| 22 | 042-050-46-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 23 | 38 327 | Пружина | |
| 24 | 312001-26-110-01 | Гайка специальная | |
| 25 | 1501-26-507СП(SP) | Клапан | |
| 26 | 1501-26-622 | Заглушка | |
| 27 | 026-032-36-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 28 | 46-93-607-01 | Кольцо защитное | |
| 29 | 1501-26-623 | Проставка | |
| 30 | 025-030-30-2-51-1668 | Кольцо ГОСТ 9833-73 | |
| 31 | 2701-28-158 | Кольцо защитное | |
| 32 | 1501-26-619 | Втулка | |
| 32 | 1501-26-619-20 | Втулка | |
| 33 | 1501-26-508СП(SP) | Устройство перепускное | |
| 33 | 1501-26-508-20СП(SP) | Устройство перепускное | |
| 34 | 28 0391 | Болт 3М12x1,25-6gx105 | |
| 34 | 28 0391-20 | Болт 3М12x1,25-6gx105 | |
| 35 | Шайба 12 ОТ | Шайба 12 ОТ | |
| 36 | 030-035-30-2-ИРП-1314-1 | Кольцо 030-035-30-2-ИРП-1314-1 | |
| 37 | 46-26-1546 | Кольцо уплотнительное | |
| 38 | 1501-26-504-01СП(SP) | Трубопровод | |
| 38 | 1501-26-504-01 -20СП(SP) | Трубопровод | |
| 39 | 28 0840-20 | Болт М24х2-6gх90.109.40Х. 029 ГОСТ 7796-70 | |
| 39 | 28 0840 | Болт М24х2-6gх90.109.40Х.019 ГОСТ 7796-70 | |
| 40 | 28 0385 | Болт М12х1,25-6gх80 ГОСТ 7795-70 | |
| 41 | 2501-98-550 | Кольцо защитное | |
| 42 | 032-038-36-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 43 | 1501-26-616 | Скребок | |
| 44 | Болт М12x1,25-6gx35 | Болт М12x1,25-6gx35 | |
| 44 | Болт М12x1,25-6gx35 | Болт М12x1,25-6gx35 | |
| 45 | 2501-93-506 -04СП(SP) | Грязесъемник 3-d | |
| 46 | 30 0431 | Гайка М30х2 | |
| 46 | 30 0431-20 | Гайка М30х2 | |
| 47 | Шплинт 6,3x71 | Шплинт 6,3x71 | |
| 48 | 31 0410-01 | Шайба 30 | |
| 48 | 31 0410-01-20 | Шайба 30 | |
| 49 | Е01-063-12 | Уплотнение штоковое Е01-063-12 | |
| 50 | 312001-26-109-01 | Кольцо уплотнительное | |
| 51 | 070-080-58-2-51-1668 | Кольцо 070-080-58-2-51-1668 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
