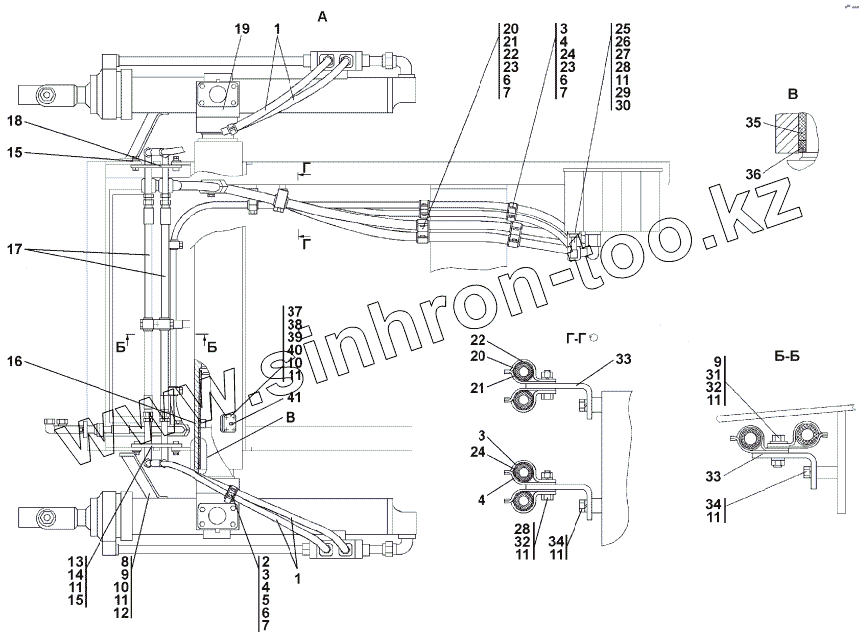

Каталог запасных частей к технике: Промтрактор Т-15.01К. 1501-26-10-01СП Установка гидроцилиндров
1
1
2
2
3
3
3
3
4
4
4
4
5
5
6
6
6
7
7
7
8
8
9
9
9
10
10
11
11
11
11
11
11
11
11
12
12
13
13
14
15
15
15
16
17
17
18
18
19
19
20
20
20
21
21
21
22
22
23
23
23
24
24
25
25
26
26
27
28
28
29
29
30
31
31
31
32
32
33
33
33
34
34
35
36
37
38
38
39
39
40
40
41
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 011101-97-509-03-20СП(SP) | Рукав d.20 | |
| 1 | 011101-97-509 -03СП(SP) | Рукав d.20 | |
| 2 | 2001-26-192-20 | Прокладка | |
| 2 | 2001-26-192 | Прокладка | |
| 3 | 2501-26-300 | Скоба | |
| 3 | 2501-26-300-20 | Скоба | |
| 4 | 2501-26-301 | Планка | |
| 4 | 2501-26-301-20 | Планка | |
| 5 | 28 0520 | Болт М16х1,5-6gх30.109.40Х.019 ГОСТ 7796-70 | |
| 5 | 28 0520-20 | Болт М16х1,5-6gх30 ГОСТ 7796-70 | |
| 6 | Гайка М16x1,5 | Гайка М16x1,5 | |
| 7 | Шайба 16.ОТ | Шайба 16.ОТ | |
| 8 | 2001-26-133 | Серьга | |
| 8 | 2001-26-133-20 | Серьга | |
| 9 | 31 5211 | Шайба | |
| 9 | 31 5211-20 | Шайба | |
| 10 | Болт М12x1,25-6gx30 | Болт М12x1,25-6gx30 | |
| 11 | Шайба 12.ОТ | Шайба 12.ОТ | |
| 12 | 31 0270 | Шайба 16 ГОСТ 11371-78 | |
| 12 | 31 0270-20 | Шайба 16.0Т.10.0221 ГОСТ 11371-78 | |
| 13 | 2001-26-88СП(SP) | Трубопровод | |
| 13 | 2001-26-88-20СП(SP) | Трубопровод | |
| 14 | Болт М12x1,25-6gx35 | Болт М12x1,25-6gx35 | |
| 15 | 31 0230 | Шайба 12.01.10.019 ГОСТ 6958-78 | |
| 15 | 31 0230-20 | Шайба 12.01.10.0221 ГОСТ 6958-78 | |
| 16 | 2001-26-293 | Втулка опорная | |
| 17 | 011101-97-509 -09СП(SP) | Рукав 20 | |
| 17 | 011101-97-509-09 -20СП(SP) | Рукав 20 | |
| 18 | 2001-26-89СП(SP) | Трубопровод | |
| 18 | 2001-26-89-20СП(SP) | Трубопровод | |
| 19 | 2001-26-85СП(SP) | Ось | |
| 19 | 2001-26-85-20СП(SP) | Ось | |
| 20 | 2501-26-220-20 | Скоба | |
| 20 | 2501-26-220 | Скоба | |
| 21 | 2501-26-221 | Планка | |
| 21 | 2501-26-221-20 | Планка | |
| 22 | 40 0354-03 | Втулка | |
| 23 | 28 0544 | Болт М16х1,5-6gх45.109.40Х.019 ГОСТ 7796-70 | |
| 23 | 28 0544-20 | Болт М16х1,5-6gх45.109.40Х.029 ГОСТ 7796-70 | |
| 24 | 40 0354-05 | Втулка | |
| 25 | 2001-26-40СП(SP) | Трубопровод | |
| 25 | 2001-26-40-20СП(SP) | Трубопровод | |
| 26 | 2001-26-83 | Фланец | |
| 26 | 2001-26-83-20 | Фланец | |
| 27 | 44 0038 | Кольцо защитное | |
| 28 | Болт М12-6gx35 | Болт М12-6gx35 | |
| 29 | 31 0210 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 29 | 31 0210-20 | Шайба 12х2 ГОСТ 11371-78 | |
| 30 | 032-038-36-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 31 | 28 0350 | Болт М12-6gх40 ГОСТ 7798-70 | |
| 31 | 28 0350-20 | Болт М12-6gx40 | |
| 32 | Гайка М12 | Гайка М12 | |
| 33 | 312501-94-155 | Планка | |
| 33 | 312501-94-155-20 | Планка | |
| 34 | Болт М12x1,25-6gx25 | Болт М12x1,25-6gx25 | |
| 35 | 2001-26-137 | Втулка опорная | |
| 36 | 2001-26-299 | Кольцо | |
| 37 | 46-26-654 | Стопор | |
| 38 | 46-26-659 | Крышка | |
| 38 | 46-26-659-20 | Крышка | |
| 39 | 31 5425 | Шайба | |
| 39 | 31 5425-20 | Шайба | |
| 40 | 700-40-6563 | Прокладка | |
| 40 | 700-40-6563-20 | Прокладка | |
| 41 | Масленка 1.2Ц6хр | Масленка 1.2Ц6хр | |
| 41 | Масленка 1.2Кд6хр | Масленка 1.2Кд6хр |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
