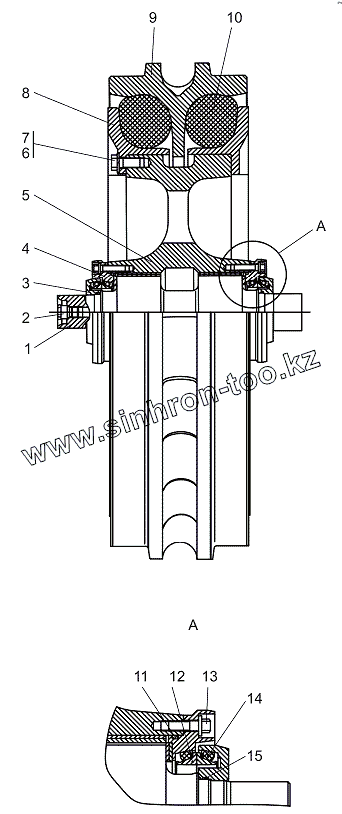

Каталог запасных частей к технике: Промтрактор Т-15.01К. 1501-21-45СП Колесо натяжное

Тип техники

Марка

Модель

Схема

1501-21-45-20СП(SP)

1501-21-45СП(SP)

1

2

2

3

4

5

5

6

6

7

7

8

8

9

9

10

11

12

13

13

14

15

Позиция на иллюстрации	Заводской номер детали		Название детали
1501-21-45-20СП(SP)	1501-21-45-20СП(SP)		Колесо натяжное
1501-21-45СП(SP)	1501-21-45СП(SP)		Колесо натяжное
1	1501-21-160		Ось
2	37 5509		Пробка
2	37 5509-20		Пробка
3	1501-21-107		Крышка
4	1501-21-75СП(SP)		Фланец
5	1501-21-46СП(SP)		Ступица
5	1501-21-46-20СП(SP)		Ступица
6	28 0544		Болт М16х1,5-6gх45.109.40Х.019 ГОСТ 7796-70
6	28 0544-20		Болт М16х1,5-6gх45.109.40Х.029 ГОСТ 7796-70
7	31 5271-20		Шайба
7	31 5271		Шайба
8	1501-21-115		Упор
8	1501-21-115-20		Упор
9	1501-21-114		Обод
9	1501-21-114-20		Обод
10	40 0457		Сектор упругий
11	118-124-36-2-51-1668		Кольцо 118-124-36-2-51-1668
12	1501-21-142		Кольцо уплотнительное
13	2501-21-411		Болт
13	2501-21-411-20		Болт
14	40 0452		Кольцо упругое
15	055-060-30-2-51-1668		Кольцо 055-060-30-2-51-1668

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
