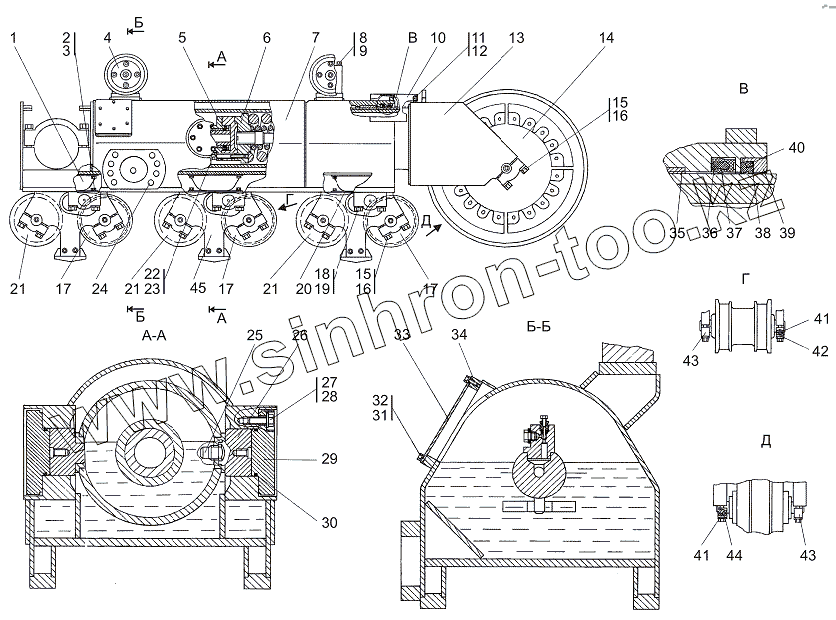

Каталог запасных частей к технике: Промтрактор Т-15.01К. 1501-21-2СП/-3СП Тележка
1501-21-2-20СП(SP)
1501-21-2СП(SP)
1501-21-3-20СП(SP)
1501-21-3СП(SP)
1
2
2
3
4
4
5
5
5
5
6
6
7
7
7
7
8
8
9
10
10
11
11
12
13
13
14
14
15
15
15
16
16
16
17
17
17
17
18
18
19
19
20
21
21
21
21
22
22
23
24
25
26
27
27
28
28
29
30
31
32
33
34
34
35
36
37
38
39
40
41
41
41
42
43
43
43
44
44
45
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1501-21-2-20СП(SP) | 1501-21-2-20СП(SP) | Тележка | |
| 1501-21-2СП(SP) | 1501-21-2СП(SP) | Тележка | |
| 1501-21-3-20СП(SP) | 1501-21-3-20СП(SP) | Тележка | |
| 1501-21-3СП(SP) | 1501-21-3СП(SP) | Тележка | |
| 1 | 1501-21-20СП(SP) | Амортизатор | |
| 2 | 28 0320 | Болт М12х1,25-6gх20 ГОСТ 7795-70 | |
| 2 | 28 0320-20 | Болт М12х1,25-6gх20 ГОСТ 7796-70 | |
| 3 | Шайба 12 ОТ | Шайба 12 ОТ | |
| 4 | 1501-21-10СП(SP) | Каток поддерживающий | |
| 4 | 1501-21-10-20СП(SP) | Каток поддерживающий | |
| 5 | 1101-21-42-03СП(SP) | Механизм натяжения | |
| 5 | 1101-21-42-03-20СП -20(SP) | Механизм натяжения | |
| 5 | 1101-21-42-02СП(SP) | Механизм натяжения | |
| 5 | 1101-21-42-02-20СП -20(SP) | Механизм натяжения | |
| 6 | 1501-21-37СП(SP) | Механизм сдавания | |
| 6 | 1501-21-37-20СП(SP) | Механизм сдавания | |
| 7 | 1501-21-12СП(SP) | Рама тележки | |
| 7 | 1501-21-12-20СП(SP) | Рама тележки | |
| 7 | 1501-21-11СП(SP) | Рама тележки | |
| 7 | 1501-21-11-20СП(SP) | Рама тележки | |
| 8 | 28 0580-20 | Болт М16х1,5-6gх170ГОСТ 77970 | |
| 8 | 28 0580 | Болт М16х1,5-6gх170 ГОСТ 7795-70 | |
| 9 | Шайба 16 ОТ | Шайба 16 ОТ | |
| 10 | 1501-21-220 | Кожух | |
| 10 | 1501-21-220-20 | Кожух | |
| 11 | 31 0225 | Шайба | |
| 11 | 31 0225-20 | Шайба | |
| 12 | Болт М12-6gx20 | Болт М12-6gx20 | |
| 13 | 1501-21-9СП(SP) | Рама тележки передняя | |
| 13 | 1501-21-9-20СП(SP) | Рама тележки передняя | |
| 14 | 1501-21-45СП(SP) | Колесо натяжное | |
| 14 | 1501-21-45-20СП(SP) | Колесо натяжное | |
| 15 | 31 5317 | Шайба | |
| 15 | 31 5317-20 | Шайба | |
| 16 | 28 0746 | Болт M20x1,5-6gx90 | |
| 16 | 28 0746-20 | Болт M20x1,5-6gx90 | |
| 17 | 1501-21-44СП(SP) | Каток опорный | |
| 17 | 1501-21-44-20СП(SP) | Каток опорный | |
| 18 | 31 5355 | Шайба | |
| 18 | 31 5355-20 | Шайба | |
| 19 | 28 0855 | Болт М24x2-6gx120 | |
| 19 | 28 0855-20 | Болт М24x2-6gx120 | |
| 20 | 1501-21-86 | Пластина | |
| 21 | 1501-21-44-01СП(SP) | Каток опорный | |
| 21 | 1501-21-44-01-20СП -20(SP) | Каток опорный | |
| 22 | 28 0750 | Болт M20x1,5-6gx120 | |
| 22 | 28 0750-20 | Болт M20x1,5-6gx120 | |
| 23 | Шайба 20 ОТ | Шайба 20 ОТ | |
| 24 | 44 0001 | Пробка | |
| 25 | 1501-21-227 | Стопор | |
| 26 | 1501-21-68 | Вкладыш | |
| 27 | 28 0535 | Болт М16х1,25-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 27 | 28 0535-20 | Болт М16х1,25-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 28 | 31 5271 | Шайба | |
| 28 | 31 5271-20 | Шайба | |
| 29 | 1501-21-65 | Крышка | |
| 30 | 088-095-46-2-51-1668 | Кольцо | |
| 31 | Шайба 8Т | Шайба 8Т | |
| 32 | Болт М8-6gx16 | Болт М8-6gx16 | |
| 33 | 1101-21-71 | Крышка | |
| 34 | 45 0308 | Прокладка | |
| 34 | 45 0308-20 | Прокладка | |
| 35 | 1501-21-67 | Втулка | |
| 36 | 40 0467 | Кольцо упругое | |
| 37 | 1101-21-63 | Манжета | |
| 38 | 1101-21-62 | Манжета | |
| 39 | 1101-21-64 | Каркас | |
| 40 | 40 0466 | Кольцо упругое | |
| 41 | 32 0260 | Штифт | |
| 41 | 32 0260-20 | Штифт | |
| 42 | 1501-21-76 | Крышка | |
| 43 | 1501-21-57 | Крышка | |
| 43 | 1501-21-57-20 | Крышка | |
| 44 | 1501-21-55 | Крышка | |
| 44 | 1501-21-55-20 | Крышка | |
| 45 | 1501-21-5СП(SP) | Каретка | |
| 45 | 1501-21-5-20СП(SP) | Каретка |
