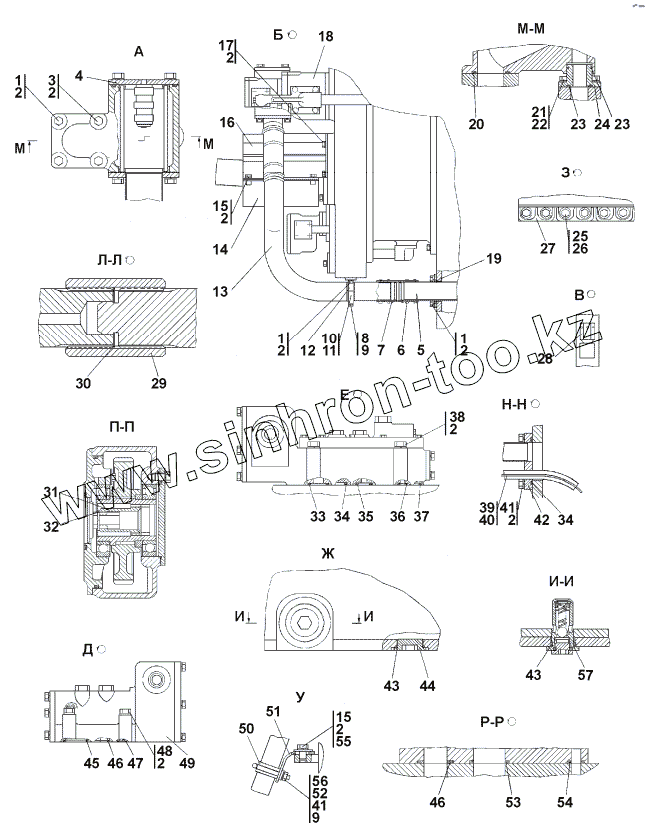

Каталог запасных частей к технике: Промтрактор Т-15.01К. 1501-16-1-02СП Установка трансмиссии
1
1
1
2
2
2
2
2
2
2
2
2
2
3
3
4
4
5
5
6
7
7
8
8
9
9
9
10
10
11
12
12
13
13
14
14
15
15
16
16
17
18
18
19
20
21
21
22
23
23
24
24
25
25
26
27
27
28
28
29
30
31
32
33
34
34
35
36
37
38
38
39
40
41
41
42
42
43
43
44
44
45
46
46
47
48
48
49
49
50
51
51
52
53
54
55
55
56
56
57
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Болт М12-6gx30 | Болт М12-6gx30 | |
| 2 | Шайба 12.ОТ | Шайба 12.ОТ | |
| 3 | 28 0388-20 | Болт М12-6gх90.58.029 ГОСТ 7795-70 | |
| 3 | 28 0388 | Болт М12-6gх90.58.019 ГОСТ 7795-70 | |
| 4 | 312001-16-102 20СП(SP) | Заборник | |
| 4 | 312001-16-102СП(SP) | Заборник | |
| 5 | 2001-16-100-01СП(SP) | Трубопровод | |
| 5 | 2001-16-100-01-20СП (SP) | Трубопровод | |
| 6 | DIN 3017-AS70-90/ 12C-W2 | Шланговый хомут DIN 3017-AS70-90/ 12C-W2 | |
| 7 | 46 1701-01 | Рукав | |
| 7 | 46 1701-01-20 | Рукав | |
| 8 | 28 0570 | Болт М16х1,5-6gх105 ГОСТ 7796-70 | |
| 8 | 28 0570-20 | Болт М16х1,5-6gх105 ГОСТ 7796-70 | |
| 9 | 31 0140 | Шайба 8.01.10.019 ГОСТ 6958-78 | |
| 9 | 31 0140-20 | Шайба 8 ГОСТ 6958-78 | |
| 10 | 312501-94-105 | Бугель | |
| 10 | 312501-94-105-20 | Бугель | |
| 11 | 40 0040 | Пластина 2Н-I ТМКЩ-С2-3 | |
| 12 | 2001-16-101СП(SP) | Опора | |
| 12 | 2001-16-101-20СП(SP) | Опора | |
| 13 | 2001-16-5 | Труба | |
| 13 | 2001-16-5-20 | Труба | |
| 14 | 2001-16-109СП(SP) | Кожух | |
| 14 | 2001-16-109-20СП(SP) | Кожух | |
| 15 | Болт М12x1,25-6gx25 | Болт М12x1,25-6gx25 | |
| 16 | 2001-16-108СП(SP) | Кожух | |
| 16 | 2001-16-108-20СП(SP) | Кожух | |
| 17 | Болт М12-6gx25 | Болт М12-6gx25 | |
| 18 | Насос НШ100А-50А-3Л | Насос НШ100А-50А-3Л | |
| 18 | Насос НШ100А-50А-3ЛТ | Насос НШ100А-50А-3ЛТ | |
| 19 | 100-110-58-2-ИРП1314-1 | Кольцо 100-110-58-2-ИРП1314-1 | |
| 20 | 060-070-58-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 21 | 28 0230 | Болт М10-6gх25 ГОСТ 7796-70 | |
| 21 | 28 0230-20 | Болт М10-6gх25 ГОСТ 7796-70 | |
| 22 | Шайба 10.ОТ | Шайба 10.ОТ | |
| 23 | 038-046-46-2-51-1668 | Кольцо 038-046-46-2-51-1668 | |
| 24 | 2001-16-11 | Фланец | |
| 24 | 2001-16-11-20 | Фланец | |
| 25 | 28 0728 | Болт М20-6gx60 | |
| 25 | 28 0728-20 | Болт М20-6gx60 | |
| 26 | Шайба 20.ОТ | Шайба 20.ОТ | |
| 27 | 2001-16-43 | Планка | |
| 27 | 2001-16-43-20 | Планка | |
| 28 | 46-14-141СП(SP) | Сапун | |
| 28 | 46-14-141-20СП(SP) | Сапун | |
| 29 | 2001-16-28 | Муфта | |
| 30 | 58 0515 | Кольцо С52 | |
| 31 | 2001-16-32 | Муфта | |
| 32 | 58 0307 | Кольцо С34 ГОСТ 13940-86 | |
| 33 | 034-038-25-2-51-1668 | Кольцо 034-038-25-2-51-1668 | |
| 34 | 049-055-36-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 35 | 025-030-30-2-51-1668 | Кольцо ГОСТ 9833-73 | |
| 36 | 014-018-25-2-51-1668 | Кольцо 014-018-25-2-51-1668 | |
| 37 | 075-081-36-2-ИРП1314-1 | Кольцо 075-081-36-2-ИРП1314-1 | |
| 38 | 28 0383 | Болт 3М12-6gx85 | |
| 38 | 28 0383-20 | Болт 3М12-6gx85 | |
| 39 | 2001-16-106СП(SP) | Линейка | |
| 40 | 700-40-6575 | Прокладка | |
| 41 | Болт М12-6gx35 | Болт М12-6gx35 | |
| 42 | 2001-16-105СП(SP) | Горловина | |
| 42 | 2001-16-105-20СП(SP) | Горловина | |
| 43 | 040-045-30-2-51-1668 | Кольцо 040-045-30-2-51-1668 | |
| 44 | 700-37-2140 | Пробка | |
| 44 | 700-37-2140-20 | Пробка | |
| 45 | 042-050-46-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 46 | 032-038-36-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 47 | 022-026-25-2-51-1668 | Кольцо 022-026-25-2-51-1668 | |
| 48 | 28 0379 | Болт 3М12-6gх65 | |
| 48 | 28 0379-20 | Болт 3М12-6gх65.109.40Х 029 ГОСТ 7796-70 | |
| 49 | 1501-15-21СП(SP) | Блок управления | |
| 49 | 1501-15-21-20СП(SP) | Блок управления | |
| 50 | 2501-12-170 | Пластина | |
| 51 | 2001-16-15-20 | Кронштейн | |
| 51 | 2001-16-15 | Кронштейн | |
| 52 | Гайка М8 | Гайка М8 | |
| 53 | 040-048-46-2-51-1668 | Кольцо 040-048-46-2-51-1668 | |
| 54 | 012-016-25-2-51-1668 | Кольцо 012-016-25-2-51-1668 | |
| 55 | 31 0230 | Шайба 12.01.10.019 ГОСТ 6958-78 | |
| 55 | 31 0230-20 | Шайба 12.01.10.0221 ГОСТ 6958-78 | |
| 56 | 2501-15-107 | Хомут | |
| 56 | 2501-15-107-20 | Хомут | |
| 57 | 1101-16-112СП(SP) | Клапан | |
| 57 | 1101-16-112-20СП(SP) | Клапан |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
