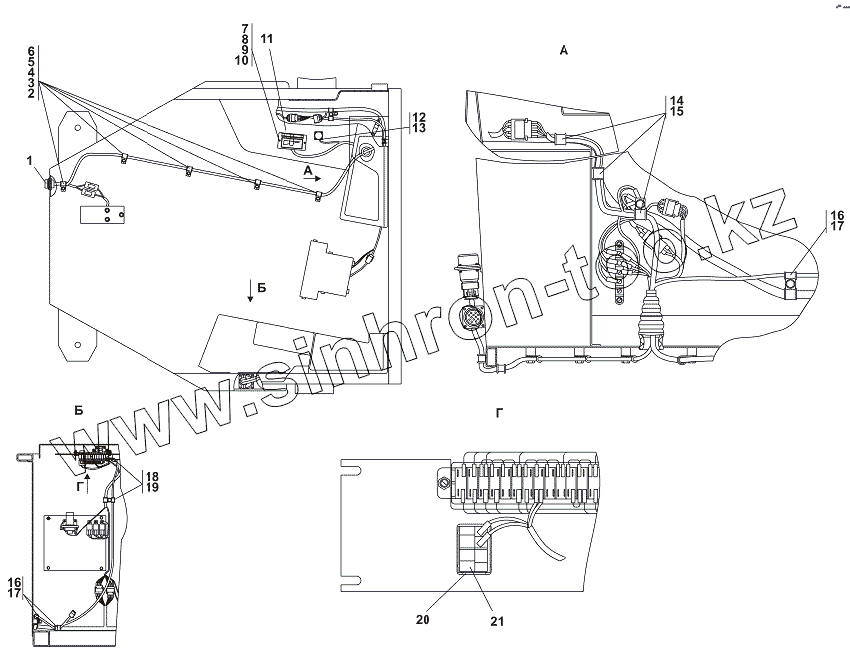

Каталог запасных частей к технике: Промтрактор Т-15.01К. 1146-10-109СП Установка жгута

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1146-10-109-20СП(SP)
1146-10-109СП(SP)
1
1
2
3
4
5
6
7
8
9
10
10
11
12
12
13
14
15
16
16
17
17
18
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали
1146-10-109-20СП(SP) 1146-10-109-20СП(SP) Установка жгута
1146-10-109СП(SP) 1146-10-109СП(SP) Установка жгута
1 1146-10-119СП(SP) Жгут
1 1146-10-119-20СП(SP) Жгут
2 31 0150 Шайба 8 ГОСТ 11371-78
3 Шайба 8Т Шайба 8Т
4 Болт М8-6gx16 Болт М8-6gx16
5 700-41-3307 Хомутик
6 700-40-6684-03 Прокладка
7 Винт В.М6-6gx16 Винт В.М6-6gx16
8 Гайка М6 Гайка М6
9 Шайба 6Т Шайба 6Т
10 31 0110-20 Шайба 6.01.08кп.0221 ГОСТ 11371-78
10 31 0110 Шайба 6.01.08кп.019 ГОСТ 11371-78
11 422411.001.000 Рукоятка управления двигателем 422411.001.000
12 31 0050 Шайба 4.01.08кп.019 ГОСТ 11371-78
12 31 0050-20 Шайба 4.01.08кп.0221 ГОСТ 11371-78
13 4596321017 Винт 4x16
14 700-40-6684-05 Прокладка
15 700-41-2866 Хомут
16 700-40-6684-04 Прокладка
17 700-41-3179 Хомутик
18 41 5119 Хомутик
19 700-40-6684-06 Прокладка
20 60.3710116-08 Рамка выключателей 60.3710116-08
21 П147-02.17 Переключатель П147-02.17
