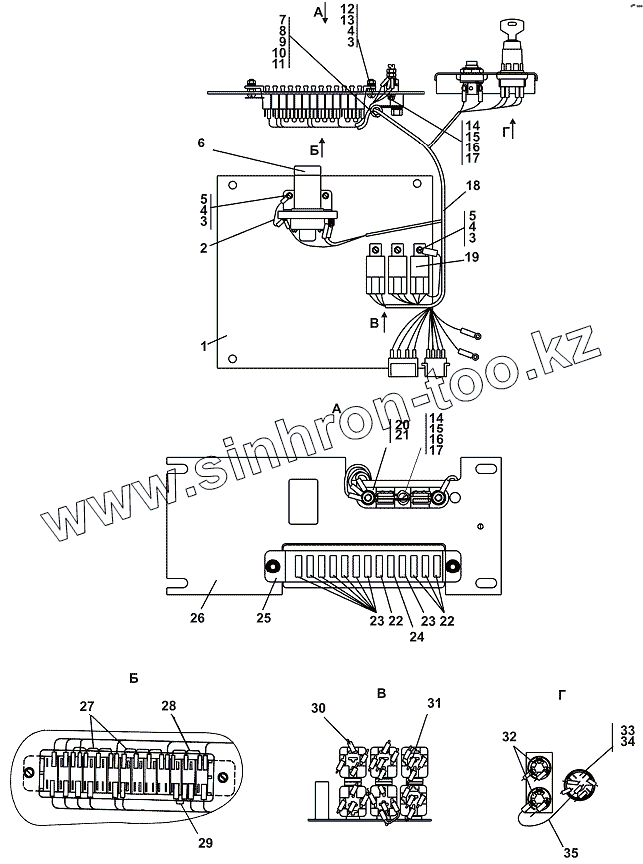

Каталог запасных частей к технике: Промтрактор Т-15.01К. 1106-10-140-03СП Блок выключателей
1106-10-140-03СП(SP)
1
1
2
2
3
3
3
4
4
4
5
5
6
6
6
7
8
9
10
11
12
13
14
14
15
15
16
16
17
17
17
18
18
19
20
21
21
22
22
23
23
24
25
26
26
27
27
28
28
29
29
30
30
31
31
32
33
33
33
34
35
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1106-10-140-03СП(SP) | 1106-10-140-03СП(SP) | Блок выключателей | |
| 1 | 1102-10-149 -01СП(SP) | Плата | |
| 1 | 1102-10-149-01 -20СП(SP) | Плата | |
| 2 | 312001-10-109 -05СП(SP) | Провод | |
| 2 | 312001-10-109-05 -20СП(SP) | Провод | |
| 3 | 31 0110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 4 | Шайба 6Т | Шайба 6Т | |
| 5 | Винт В.М6-6gx12 | Винт В.М6-6gx12 | |
| 6 | 45 7373 6001 09 | Контактор КТ 127-УХЛ | |
| 6 | 45 7373 6002 08 | Контактор КТ 127-Э | |
| 6 | 45 7373 6003 07 | Контактор КТ 127-Т | |
| 7 | 700-40-6684-03 | Прокладка | |
| 8 | 700-41-3307 | Хомутик | |
| 9 | Болт М8-6gx16 | Болт М8-6gx16 | |
| 10 | Шайба 8Т | Шайба 8Т | |
| 11 | 31 0150 | Шайба 8 ГОСТ 11371-78 | |
| 12 | Винт В.М6-6gx22 | Винт В.М6-6gx22 | |
| 13 | Гайка М6 | Гайка М6 | |
| 14 | Винт В.М4-6gx16 | Винт В.М4-6gx16 | |
| 15 | Гайка М4 | Гайка М4 | |
| 16 | Шайба 4 | Шайба 4 | |
| 17 | 31 0050 | Шайба 4.01.08кп.019 ГОСТ 11371-78 | |
| 17 | 31 0050-20 | Шайба 4.01.08кп.0221 ГОСТ 11371-78 | |
| 18 | 1106-10-141СП(SP) | Жгут | |
| 18 | 1106-10-141-20СП(SP) | Жгут | |
| 19 | 45 7374 8383 | Реле 9013747 | |
| 20 | 34 2443 0021 00 | Блок защиты | |
| 21 | 34 2449 2112 04 | Предохранитель ПВ-100АС, УХЛЗ, 30В Экспорт | |
| 21 | 34 2449 2111 05 | Предохранитель ПВ-100АС, УХЛЗ, 30В | |
| 22 | 45 7373 1529 00 | Предохранитель 30А 356.3722 | |
| 23 | 45 7373 1525 00 | Предохранитель 10А 352.3722 | |
| 24 | 45 7373 1527 00 | Предохранитель 20А 354.3722 | |
| 25 | 45 7373 1694 | Блок предохранителей 41.3722.00-09 | |
| 26 | 1102-10-111-03СП(SP) | Панель | |
| 26 | 1102-10-111-03-20СП -20(SP) | Панель | |
| 27 | 1102-10-184-01СП(SP) | Провод | |
| 27 | 1102-10-184-01-20СП -20(SP) | Провод | |
| 28 | 1102-10-184СП(SP) | Провод | |
| 28 | 1102-10-184-20СП(SP) | Провод | |
| 29 | 1102-10-175СП(SP) | Провод | |
| 29 | 1102-10-175-20СП(SP) | Провод | |
| 30 | 2501-10-129-33СП(SP) | Провод | |
| 30 | 2501-10-129-33-20СП -20(SP) | Провод | |
| 31 | 1102-10-153-01СП(SP) | Провод 110 | |
| 31 | 1102-10-153-01-20СП -20(SP) | Провод 110 | |
| 32 | 45 7373 4401-05 | Выключатель кнопочный 11.3704.000-01 | |
| 33 | 45 7373 4267 | Выключатель стартера и приборов ВК 353 | |
| 33 | 45 7373 4268 | Выключатель стартера и приборов ВК 353 Э | |
| 33 | 45 7373 4269 | Выключатель стартера и приборов ВК 353 Т | |
| 34 | Гайка 157.000 | Гайка 157.000 | |
| 35 | 1102-10-175-02СП(SP) | Провод | |
| 35 | 1102-10-175-02-20СП -20(SP) | Провод |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
