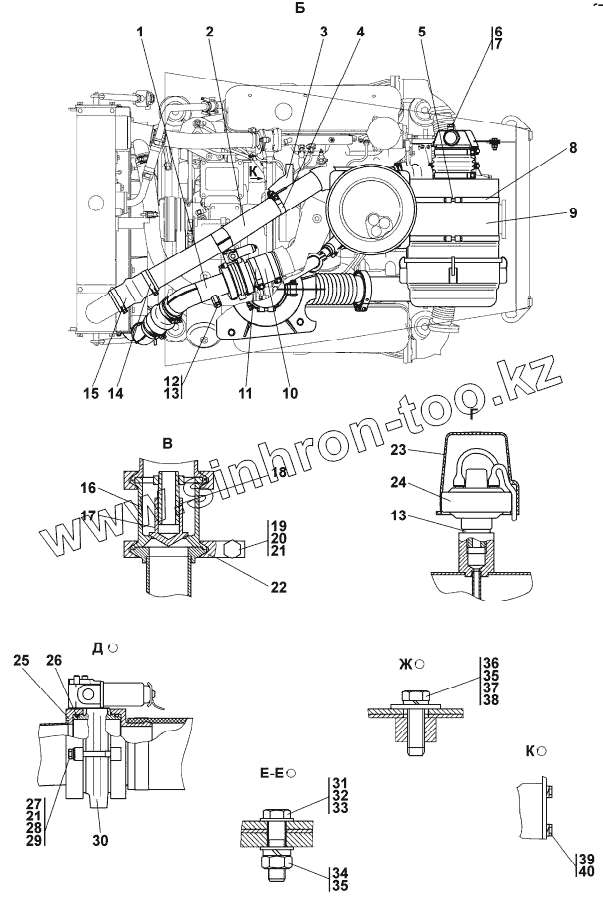

Каталог запасных частей к технике: Промтрактор Т-11.02Я. Установка системы воздухоочистки и выпуска
1
1
2
2
3
3
4
4
5
5
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
15
16
17
18
19
20
21
21
22
22
23
24
25
26
26
27
28
29
30
31
32
32
33
33
34
35
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1102-05-46-20СП(SP) | Газовод | |
| 1 | 1102-05-46СП(SP) | Газовод | |
| 2 | 1102-05-45-20СП(SP) | Воздуховод | |
| 2 | 1102-05-45СП(SP) | Воздуховод | |
| 3 | 1102-05-44СП(SP) | Воздуховод | |
| 3 | 1102-05-44-20СП(SP) | Воздуховод | |
| 4 | 403-05-129-03СП(SP) | Хомут | |
| 4 | 403-05-129-03-20СП-20SP | Хомут | |
| 5 | 28 5230 | Болт | |
| 5 | 28 5230-20 | Болт | |
| 6 | 46-43-313 | Прокладка | |
| 7 | 700-37-2077 | Пробка | |
| 7 | 700-37-2077-20 | Пробка | |
| 8 | ФВ 722.1109510 | Фильтр воздушный ФВ 722.1109510 | |
| 8 | ФВ 722.1109510 | Фильтр воздушный ФВ 722.1109510 | |
| 9 | 1106-05-26СП(SP) | Хомут | |
| 9 | 1106-05-26-20СП(SP) | Хомут | |
| 10 | 46 1901-04 | Рукав | |
| 10 | 46 1901-04-20 | Рукав | |
| 11 | 46-47-189-03СП(SP) | Хомут | |
| 11 | 46-47-189-03-20СП-20SP | Хомут | |
| 12 | 37 5430 | Пробка | |
| 12 | 37 5430-20 | Пробка | |
| 13 | 14x20 МН 4152-62 | Кольцо 14x20 МН 4152-62 | |
| 14 | 3926702 | Хомут 3926702 | |
| 15 | 3071051 | Рукав 3071051 | |
| 16 | 0602-05-45К | Корпус | |
| 17 | 0602-05-46К | Клапан | |
| 18 | 0602-05-32СПК(SPК) | Направляющая | |
| 19 | Болт М8-6gx30 | Болт М8-6gx30 | |
| 20 | Гайка М8 | Гайка М8 | |
| 21 | Шайба 8Т | Шайба 8Т | |
| 22 | 403-05-25 | Хомут | |
| 22 | 403-05-25-20 | Хомут | |
| 23 | 404-05-92 | Колпачок защитный | |
| 24 | 13.3839.600 | Датчик сигнализатора засоренности воздушного фильтра | |
| 25 | 108-115-46-2-3 | Кольцо 108-115-46-2-3 | |
| 26 | 0902-05-17СП(SP) | Фланец нижний | |
| 26 | 0902-05-17-20СП(SP) | Фланец нижний | |
| 27 | Болт М8-6gx70 | Болт М8-6gx70 | |
| 28 | Шайба 8 | Шайба 8 | |
| 29 | 31 0150 | Шайба 8 ГОСТ 11371-78 | |
| 30 | 8401.1030232 | Заслонка аварийного останова с приводом 8401.1030232 | |
| 31 | 28 0361 | Болт М12х1,25-6gх45 | |
| 32 | 28 0361-20 | Болт М12х1,25-6gх45 | |
| 32 | Шайба 12 | Шайба 12 | |
| 33 | 31 0210 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 33 | 31 0210-20 | Шайба 12х2 ГОСТ 11371-78 | |
| 34 | Гайка М12x1,25 | Гайка М12x1,25 | |
| 35 | Шайба 12.ОТ | Шайба 12.ОТ | |
| 36 | Болт М12x1,25-6gx35 | Болт М12x1,25-6gx35 | |
| 37 | Шайба 12 | Шайба 12 | |
| 38 | 31 0230-20 | Шайба 12.01.10.0221 ГОСТ 6958-78 | |
| 39 | Болт М10-6gx20 | Болт М10-6gx20 | |
| 40 | Шайба 10 ОТ | Шайба 10 ОТ |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
