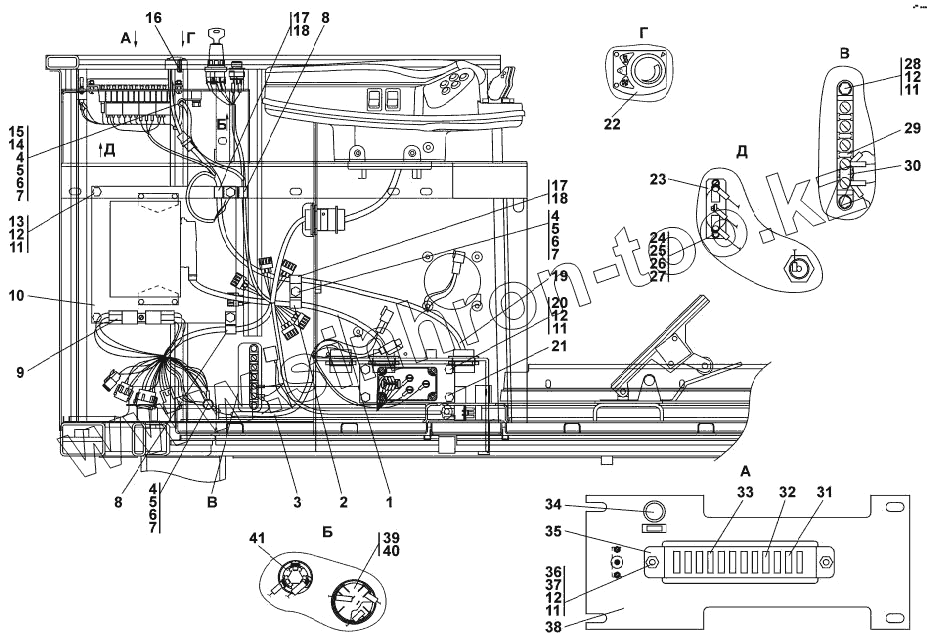

Каталог запасных частей к технике: Промтрактор Т-11.02Я. 1152-10-109СП Установка жгутов
1152-10-109-20СП(SP)
1152-10-109СП(SP)
1
1
2
3
3
4
4
4
5
5
5
6
6
6
6
7
7
7
7
8
8
9
10
10
11
11
11
11
11
12
12
12
12
13
14
15
16
17
17
18
18
19
20
21
21
22
23
23
23
24
25
26
27
27
28
29
30
30
31
32
33
34
35
36
37
38
38
39
39
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1152-10-109-20СП(SP) | 1152-10-109-20СП(SP) | Установка жгутов на левой стенке в полу кабины | |
| 1152-10-109СП(SP) | 1152-10-109СП(SP) | Установка жгутов на левой стенке в полу кабины | |
| 1 | 1152-10-100-20СП(SP) | Жгут | |
| 1 | 1152-10-100СП(SP) | Жгут | |
| 2 | 700-41-3179 | Хомутик | |
| 3 | 1152-10-102СП(SP) | Жгут | |
| 3 | 1152-10-102-20СП(SP) | Жгут | |
| 4 | Болт М8-6gx16 | Болт М8-6gx16 | |
| 5 | Шайба 8Т | Шайба 8Т | |
| 6 | 31 0150 | Шайба 8 ГОСТ 11371-78 | |
| 6 | 31 0150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 7 | 31 0150-05 | Шайба 8 | |
| 7 | 31 0150-05-20 | Шайба 8 | |
| 8 | 700-41-2548 | Хомутик | |
| 9 | Реле 901.3747 | Реле 901.3747 | |
| 10 | 1526-10-103СП(SP) | Плата | |
| 10 | 1526-10-103-20СП(SP) | Плата | |
| 11 | 31 0110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 11 | 31 0110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | |
| 12 | Шайба 6Т | Шайба 6Т | |
| 13 | Болт М6-6gx16 | Болт М6-6gx16 | |
| 14 | 700-41-3307 | Хомутик | |
| 15 | 700-40-6684-03 | Прокладка | |
| 16 | Шуруп 2-3x25 | Шуруп 2-3x25 | |
| 17 | 700-40-6684-06 | Прокладка | |
| 18 | 700-41-2866 | Хомут | |
| 19 | 1152-10-103СП(SP) | Жгут | |
| 20 | Болт М6-6gx16 | Болт М6-6gx16 | |
| 21 | 4006-10-114СП(SP) | Панель | |
| 21 | 4006-10-114-20СП(SP) | Панель | |
| 22 | Мини-регулятор | Мини-регулятор | |
| 23 | ППН-45 | Переключатель ППН-45 ТУ 16-526.016-73 | |
| 23 | ППН-45 | Переключатель ППН-45 ТУ 16-526.016-73 | |
| 23 | ППН-45,Т | Переключатель ППН-45,Т | |
| 24 | Винт ВМ4-6gx16 | Винт ВМ4-6gx16 | |
| 25 | Гайка М4 | Гайка М4 | |
| 26 | Шайба 4 | Шайба 4 | |
| 27 | 31 0050 | Шайба 4.01.08кп.019 ГОСТ 11371-78 | |
| 27 | 31 0050-20 | Шайба 4.01.08кп.0221 ГОСТ 11371-78 | |
| 28 | Болт М6-6gx20 | Болт М6-6gx20 | |
| 29 | 17.3723.000 | Панель соединительная 17.3723.000 | |
| 30 | 2706-10-1 | Шинка | |
| 30 | 2706-10-1-20 | Шинка | |
| 31 | 25А 356.3722 | Предохранитель 25А 356.3722 | |
| 32 | 20А 353.3722 | Предохранитель 20А 353.3722 | |
| 33 | 10А 352.3722 | Предохранитель 10А 352.3722 | |
| 34 | ПС-500 | Розетка штепсельная ПС-500 | |
| 35 | 41.372200-09 | Блок предохранителей 41.372200-09 | |
| 36 | Винт ВМ6-6gx22 | Винт ВМ6-6gx22 | |
| 37 | Гайка М6 | Гайка М6 | |
| 38 | 1102-10-111-01СП(SP) | Панель | |
| 38 | 1102-10-111-01-20СП-20SP | Панель | |
| 39 | ВК353 | Выключатель стартера и приборов ВК353 | |
| 39 | ВК353-Э | Выключатель стартера и приборов ВК353-Э | |
| 39 | ВК353-Т | Выключатель стартера и приборов ВК353-Т | |
| 40 | Гайка 157.000 | Гайка 157.000 | |
| 41 | Ф5.3710.000 | Выключатель кнопочный Ф5.3710.000 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
