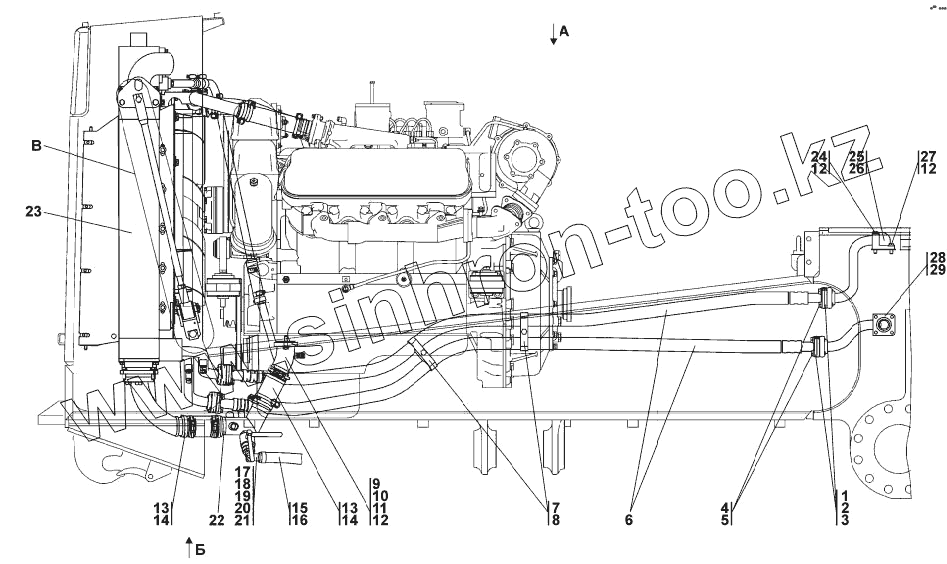

Каталог запасных частей к технике: Промтрактор Т-11.02Я. 1102-60-4СП Система охлаждения
1102-60-4-20СП(SP)
1102-60-4СП(SP)
1
1
2
3
4
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
12
13
13
13
14
14
15
15
16
17
18
18
19
19
20
21
22
22
23
23
24
25
25
26
26
27
28
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1102-60-4-20СП(SP) | 1102-60-4-20СП(SP) | Система охлаждения | |
| 1102-60-4СП(SP) | 1102-60-4СП(SP) | Система охлаждения | |
| 1 | 2501-26-83-20 | Фланец | |
| 1 | 2501-26-83 | Фланец | |
| 2 | 44 0038 | Кольцо защитное | |
| 3 | 032-038-36-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 4 | Болт М12x1,25-6gx40 | Болт М12x1,25-6gx40 | |
| 5 | Шайба 12 ОТ | Шайба 12 ОТ | |
| 6 | 1102-60-140-01СП(SP) | Рукав | |
| 6 | 1102-60-140-01-20СП-20SP | Рукав | |
| 7 | 2501-98-551 | Бугель | |
| 7 | 2501-98-551-20 | Бугель | |
| 8 | 28 0361-20 | Болт М12х1,25-6gх45 | |
| 8 | 28 0361 | Болт М12х1,25-6gх45 | |
| 9 | 1102-60-147СП(SP) | Патрубок | |
| 9 | 1102-60-147-20СП(SP) | Патрубок | |
| 10 | 45 0292 | Прокладка | |
| 10 | 45 0292-20 | Прокладка | |
| 11 | 28 0250 | Болт М10-6gх40 ГОСТ 7796-70 | |
| 11 | 28 0250-20 | Болт М10-6gх40 ГОСТ 7796-70 | |
| 12 | Шайба 10 ОТ | Шайба 10 ОТ | |
| 13 | 403-60-187СП(SP) | Хомут | |
| 13 | 403-60-187-20СП(SP) | Хомут | |
| 14 | 46 1602 | Рукав | |
| 15 | 46 0901-08-20 | Рукав | |
| 15 | 46 0901-08 | Рукав | |
| 16 | DIN3017-А30-45/ 12С7-W2 | Шланговый хомут DIN3017-А30-45/ 12С7-W2 | |
| 17 | 2001-80-4 | Пломба свинцовая | |
| 18 | 2002-60-82 | Угольник концевой | |
| 18 | 2002-60-82-20 | Угольник концевой | |
| 19 | 2502-60-31 | Контргайка | |
| 19 | 2502-60-31-20 | Контргайка | |
| 20 | 0,63/20 | Кран шаровой 0,63/20 | |
| 21 | Проволока 0,8-0-С | Проволока 0,8-0-С | |
| 22 | 1102-60-148-20СП(SP) | Трубопровод | |
| 22 | 1102-60-148СП(SP) | Трубопровод | |
| 23 | 1102-60-149СП(SP) | Установка радиаторная | |
| 23 | 1102-60-149-20СП(SP) | Установка радиаторная | |
| 24 | Болт М10-6gx70 | Болт М10-6gx70 | |
| 25 | 1102-60-136СП(SP) | Патрубок | |
| 25 | 1102-60-136-20СП(SP) | Патрубок | |
| 26 | 45 0224 | Прокладка | |
| 26 | 45 0224-20 | Прокладка | |
| 27 | Болт М10-6gx30 | Болт М10-6gx30 | |
| 28 | 1102-60-137СП(SP) | Патрубок | |
| 28 | 1102-60-137-20СП(SP) | Патрубок | |
| 29 | 045-050-30-2-51-1668 | Кольцо ГОСТ 9833-73/ГОСТ 18829-73 |
