Каталог запасных частей к технике: Промтрактор Т-11.02Я. 1102-43-3СП Установка системы подогрева

Тип техники

Марка

Модель

Схема

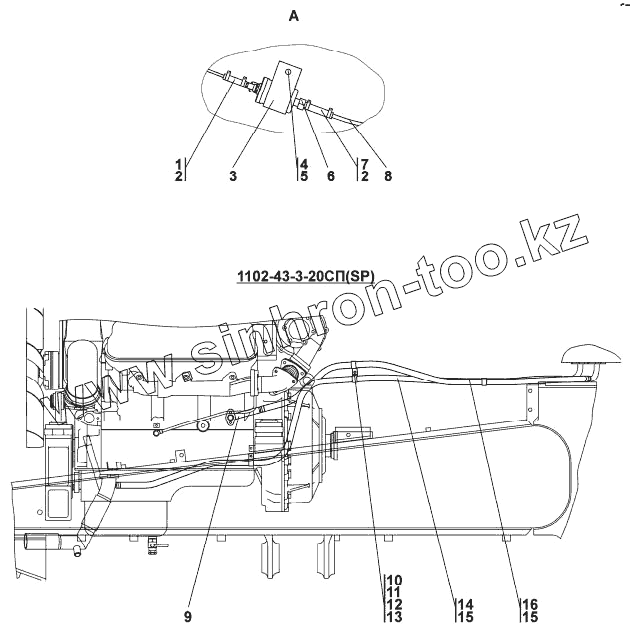

1102-43-3-20СП(SP)

1

2

2

3

4

5

6

7

8

9

10

11

12

13

14

14

15

15

16

Позиция на иллюстрации	Заводской номер детали		Название детали
1102-43-3-20СП(SP)	1102-43-3-20СП(SP)		Установка системы подогрева
1	3.5x9.5 l=50		Рукав диам.3.5x9.5 l=50
2	Хомут стяжной диам.10		Хомут стяжной диам.10
3	Держатель насоса		Держатель насоса
4	Болт М6		Болт М6
5	Шайба d=6.5		Шайба d=6.5
6	топливный		Насос топливный
7	Рукав диам.5x11 l=60		Рукав диам.5x11 l=60
8	Трубка пластиковая 4x6		Трубка пластиковая 4x6
9	0902-43-22СП(SP)		Трубопровод
10	700-40-6684-03		Прокладка
11	41 5320		Хомутик
12	Болт М8-6gx16		Болт М8-6gx16
13	Шайба 8Т		Шайба 8Т
14	46 0601-48		Рукав
14	46 0601-48-20		Рукав
15	DIN3017-АS20-32/ 12C7-W2		Шланговый хомут DIN3017-АS20-32/ 12C7-W2
16	46 0601-42-20		Рукав

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
