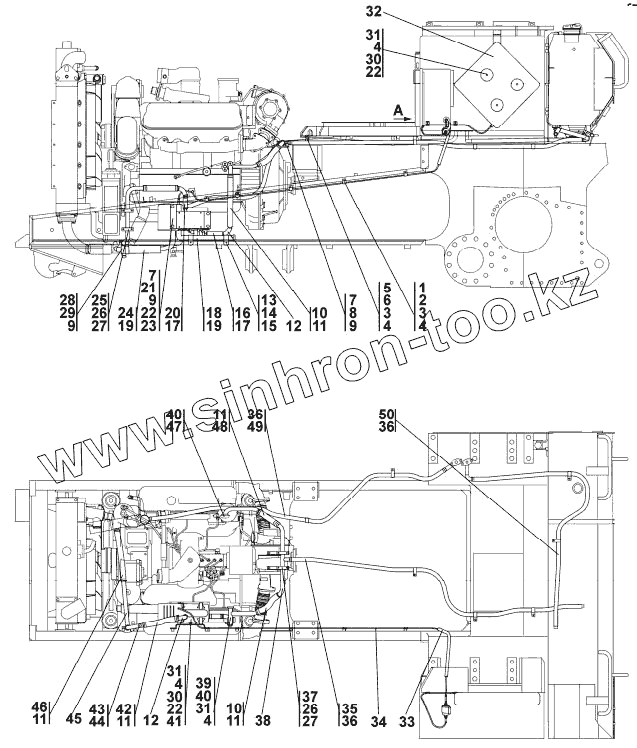

Каталог запасных частей к технике: Промтрактор Т-11.02Я. 1102-43-3СП Установка системы подогрева
1102-43-3-20СП(SP)
1102-43-3СП(SP)
1
2
3
3
4
4
4
4
4
5
6
7
7
8
9
9
9
10
10
11
11
11
11
11
12
12
13
14
15
16
17
17
18
19
19
20
21
22
22
22
23
24
25
26
26
27
27
28
29
30
30
31
31
31
32
33
34
35
36
36
36
37
38
39
40
40
41
42
43
44
45
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1102-43-3-20СП(SP) | 1102-43-3-20СП(SP) | Установка системы подогрева | |
| 1102-43-3СП(SP) | 1102-43-3СП(SP) | Установка системы подогрева | |
| 1 | 700-40-6684-16 | Прокладка | |
| 2 | 700-41-3310 | Хомутик | |
| 3 | Болт М8-6gx16 | Болт М8-6gx16 | |
| 4 | Шайба 8Т | Шайба 8Т | |
| 5 | 700-40-6684-03 | Прокладка | |
| 6 | 41 5320 | Хомутик | |
| 7 | 1146-43-34СП(SP) | Кронштейн | |
| 8 | Болт М12x1,25-6g x40 | Болт М12x1,25-6g x40 | |
| 9 | Шайба 12 ОТ | Шайба 12 ОТ | |
| 10 | 46 0901-11 | Рукав | |
| 11 | DIN3017-AS30-45/ 12C7-W2 | Шланговый хомут DIN3017-AS30-45/ 12C7-W2 | |
| 12 | 1102-43-44СП(SP) | Трубопровод | |
| 13 | Болт М6 | Болт М6 | |
| 14 | Шайба d=6.5 | Шайба d=6.5 | |
| 15 | Хомутик | Хомутик | |
| 16 | 20x29 l=100 | Рукав диам. 20x29 l=100 | |
| 17 | Ф30 | Хомут стяжной Ф30 | |
| 18 | Труба выхлопная | Труба выхлопная | |
| 19 | Ф35 | Хомут стяжной Ф35 | |
| 20 | 20x29 l=80 | Рукав диам. 20x29 l=80 | |
| 21 | Болт М12x1,25-6gx25 | Болт М12x1,25-6gx25 | |
| 22 | 31 0210 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 23 | Шайба 12 | Шайба 12 | |
| 24 | Патрубок забора воздуха | Патрубок забора воздуха | |
| 25 | 2002-43-133 | Прижим | |
| 26 | 28 0230 | Болт М10-6gх25 ГОСТ 7796-70 | |
| 27 | Шайба 10 ОТ | Шайба 10 ОТ | |
| 28 | 700-41-3267 | Хомутик | |
| 29 | Болт М12x1,25-6gx20 | Болт М12x1,25-6gx20 | |
| 30 | 31 0150 | Шайба 8 ГОСТ 11371-78 | |
| 31 | Болт М8-6gx20 | Болт М8-6gx20 | |
| 32 | топливный | Насос топливный | |
| 33 | 46 0401-04 | Рукав | |
| 34 | Трубка пластиковая 4x1.25 | Трубка пластиковая 4x1.25 | |
| 35 | 46 0601-42-20 | Рукав | |
| 36 | DIN3017-АS20-32/ 12C7-W2 | Шланговый хомут DIN3017-АS20-32/ 12C7-W2 | |
| 37 | 1102-43-38СП(SP) | Кронштейн | |
| 38 | 311102-43-18-01СП(SP) | Трубопровод | |
| 39 | 1102-43-47СП(SP) | Трубопровод | |
| 40 | 45 0293 | Прокладка | |
| 41 | HYDRONIC M12 | "Жидкостный отопитель ""HYDRONIC M12""" | |
| 42 | 46 0901-07 | Рукав | |
| 43 | 46-43-313 | Прокладка | |
| 44 | 700-37-2077 | Пробка | |
| 45 | 1102-43-56СП(SP) | Трубопровод | |
| 46 | 46 0901-12 | Рукав | |
| 47 | 1102-43-37-01СП(SP) | Трубопровод | |
| 48 | 46 0901-06 | Рукав | |
| 49 | 46 0601-48 | Рукав | |
| 50 | 46 0601-45 | Рукав |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
